Ein kleiner Fotobericht über den universellen Tester zur Kapazitätsmessung von Lithium-Akkus, der auch als Netzteil-Tester und elektronische Last verwendet werden kann. Im Handel sieht dieses Gerät etwas anders aus, doch für eine komfortablere Nutzung entwickeln Enthusiasten verschiedene Gehäusevarianten. (Der Grund dafür ist, dass man die Leistung des Geräts auf bis zu 600 W erhöhen kann, indem man an den Seiten der Hauptplatine drei zusätzliche Module anbringt – jedes Modul fügt weitere 150 W Leistung hinzu). Ich selbst plane momentan keine Leistungserweiterung und habe im Netz 🔗hier ein schönes und kompaktes 3D-Gehäusemodell gefunden. Allerdings gibt es eine überarbeitete Version dieses Gehäuses mit einem zusätzlichen Encoder und einem Taster (diese Nachrüstung ist in der Konstruktion des Geräts vorgesehen). Zwar lassen sich auch die Standardtasten verwenden, jedoch erhöht die Nachrüstung den Bedienkomfort. Das Gehäuse habe ich selbst auf meinem 3D-Drucker Artillery Hornet gefertigt und anschließend schwarz lackiert. (Dieses 3D-Modell ist bisher das aufwendigste und längste Druckprojekt gewesen – die Druckzeit betrug etwa 15 Stunden ohne Unterbrechung).
Die offizielle Gerätebeschreibung kann man 🔗hier herunterladen.
Die Dateien des 3D-Modells sind 🔗hierverfügbar.
Eine Beschreibung des Gehäuses mit Informationen zum Druck und zu den Modifikationen gibt es 🔗hier.

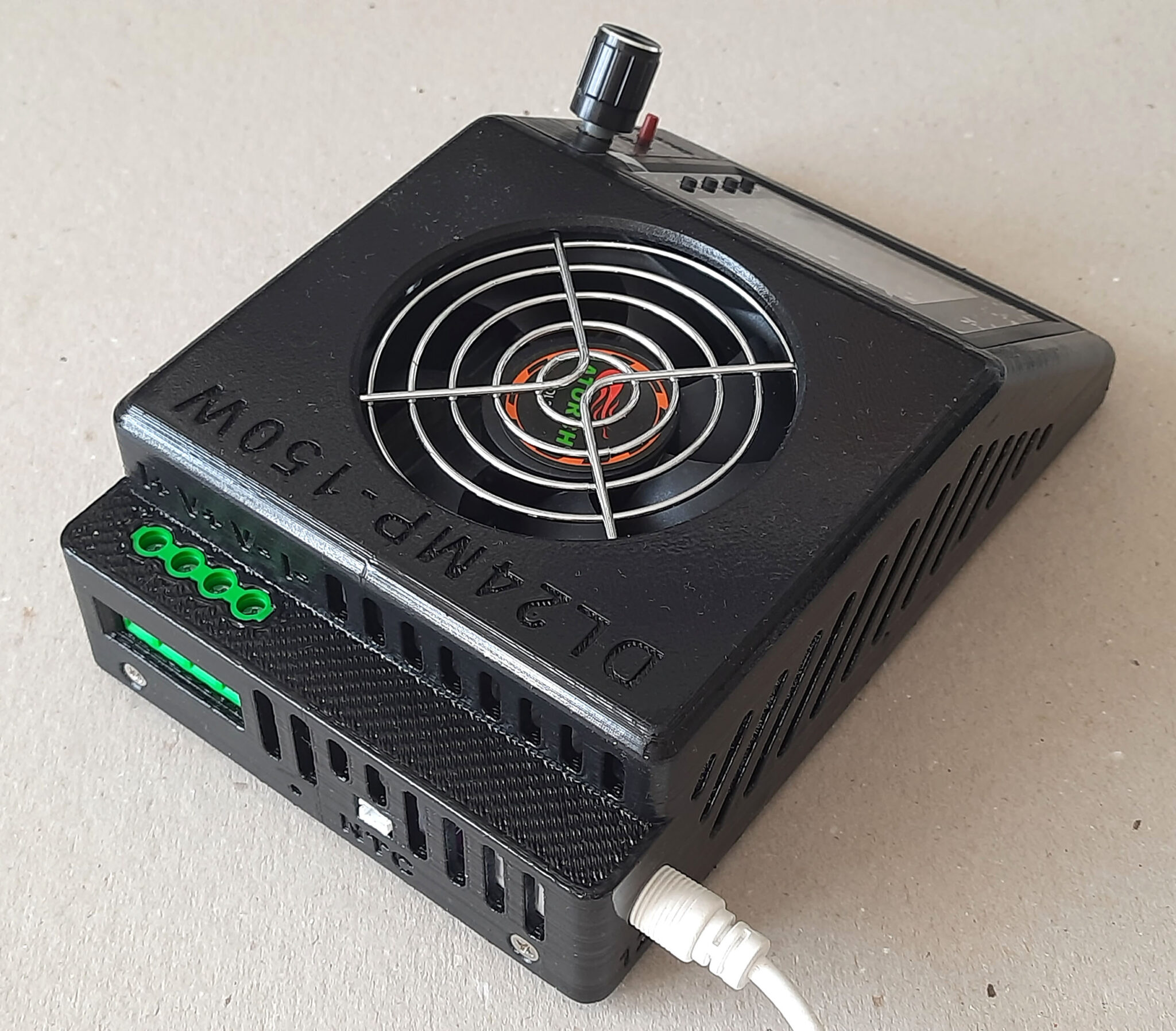

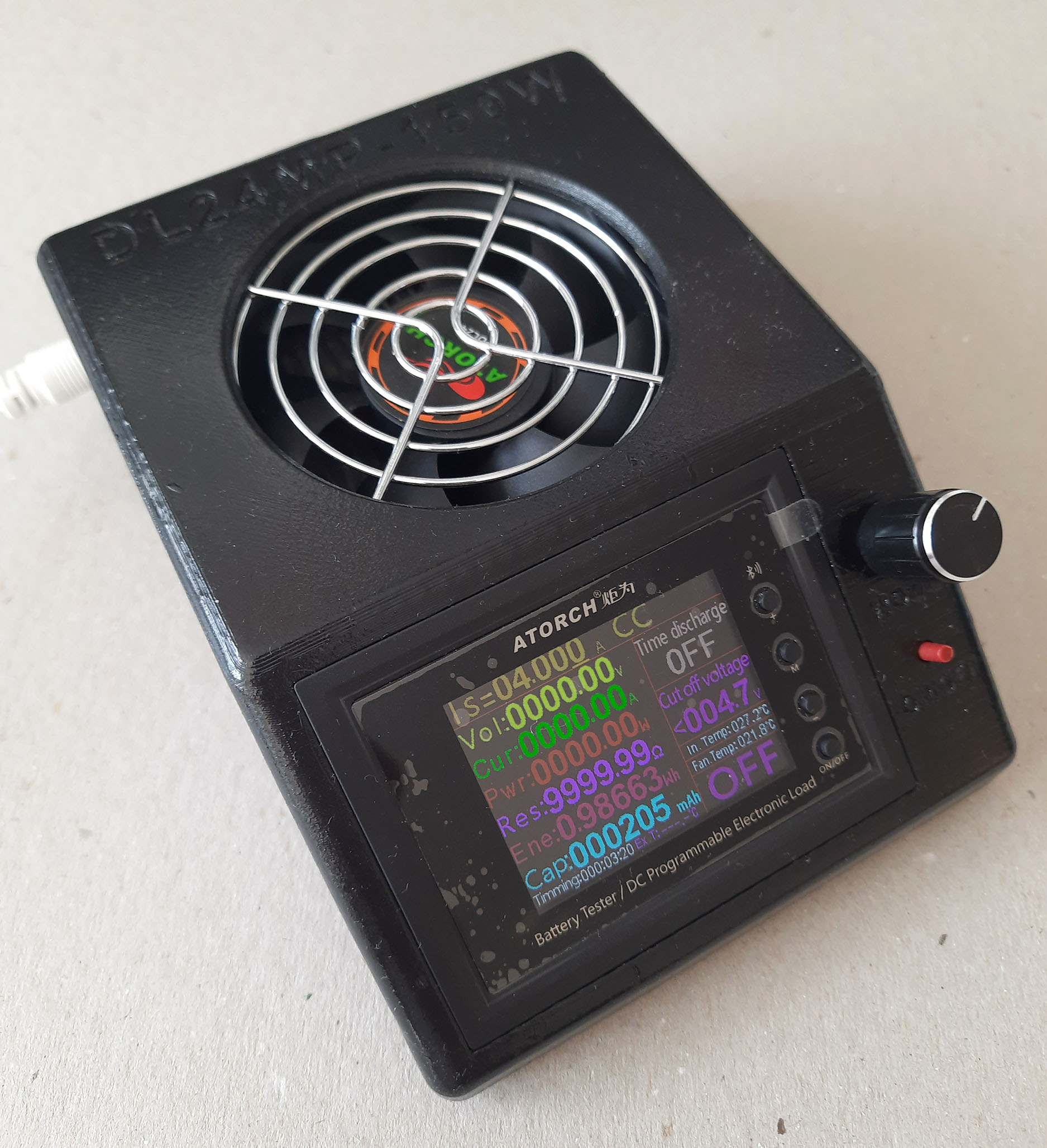

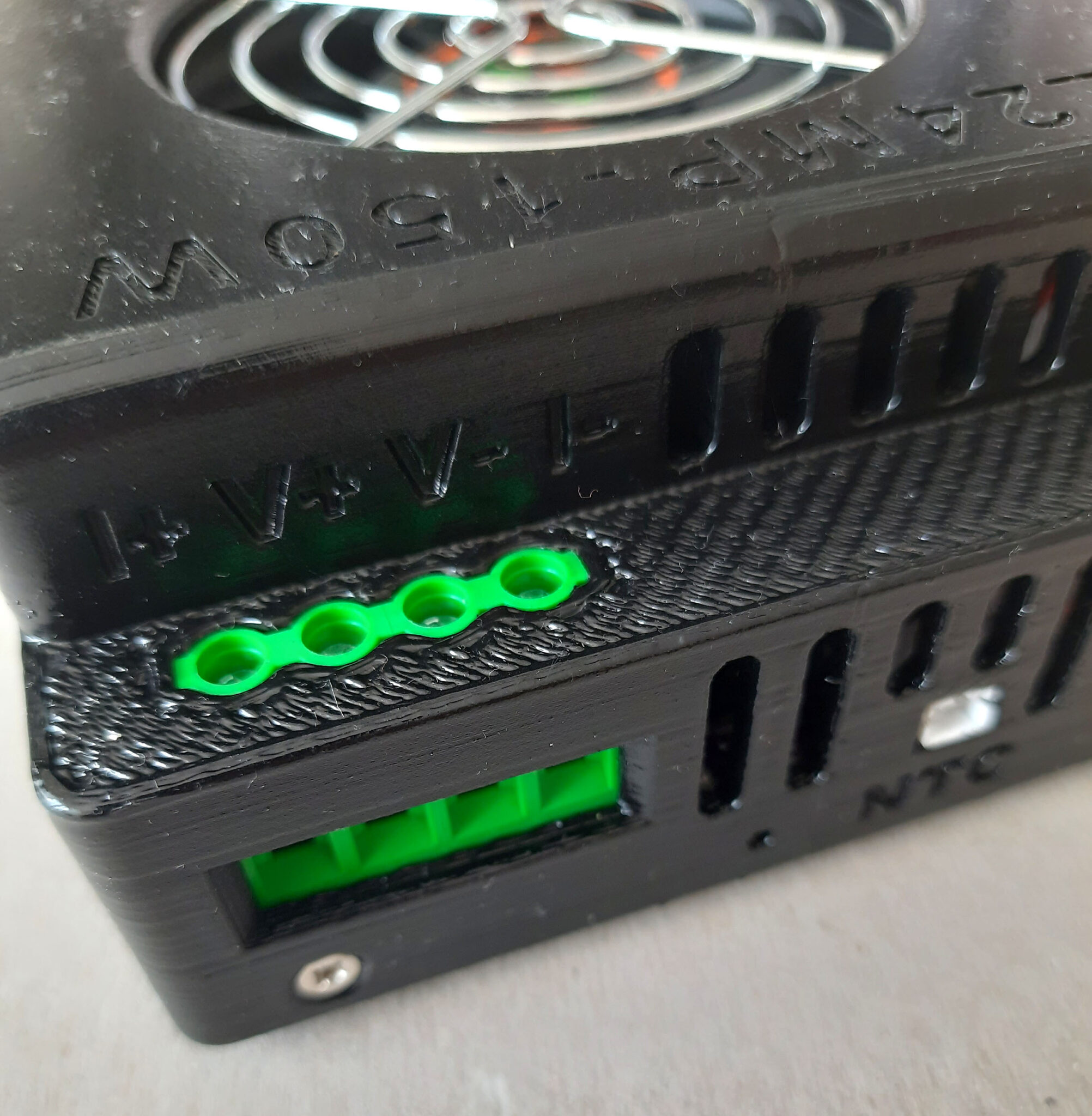

Das Ergebnis seht ihr auf den folgenden Fotos.

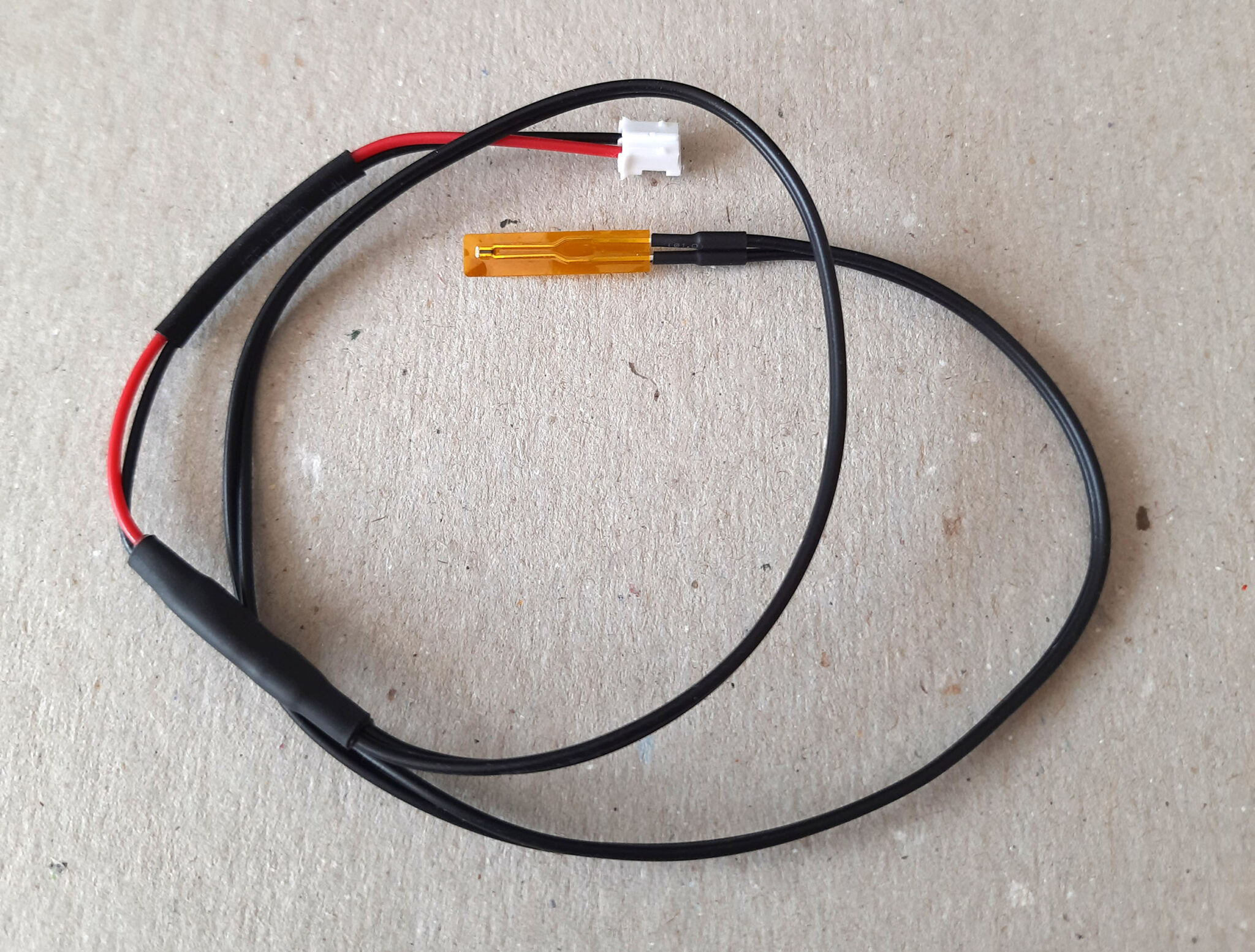

Temperatursensor zur Vermeidung einer Überhitzung der getesteten Akkus.

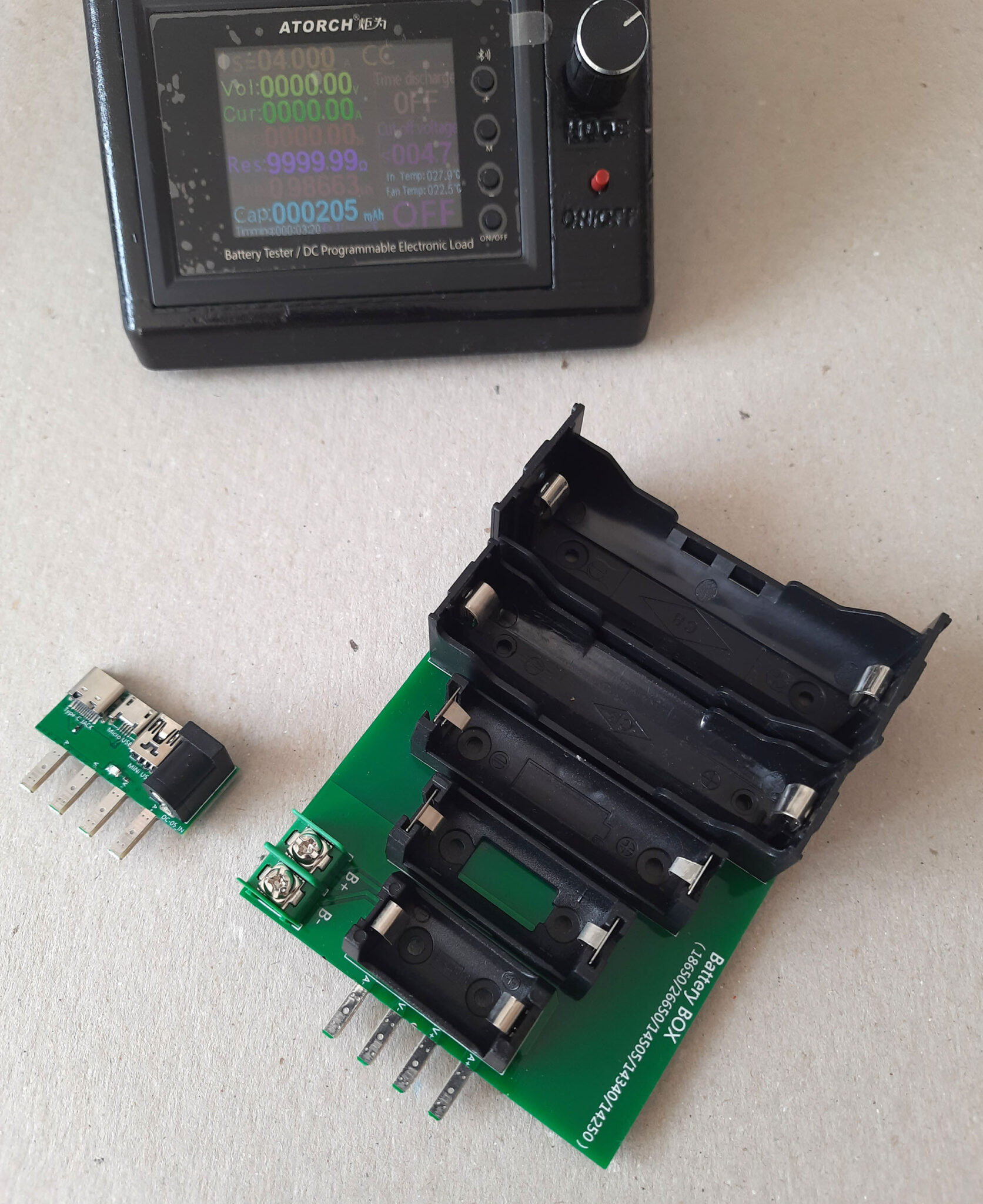

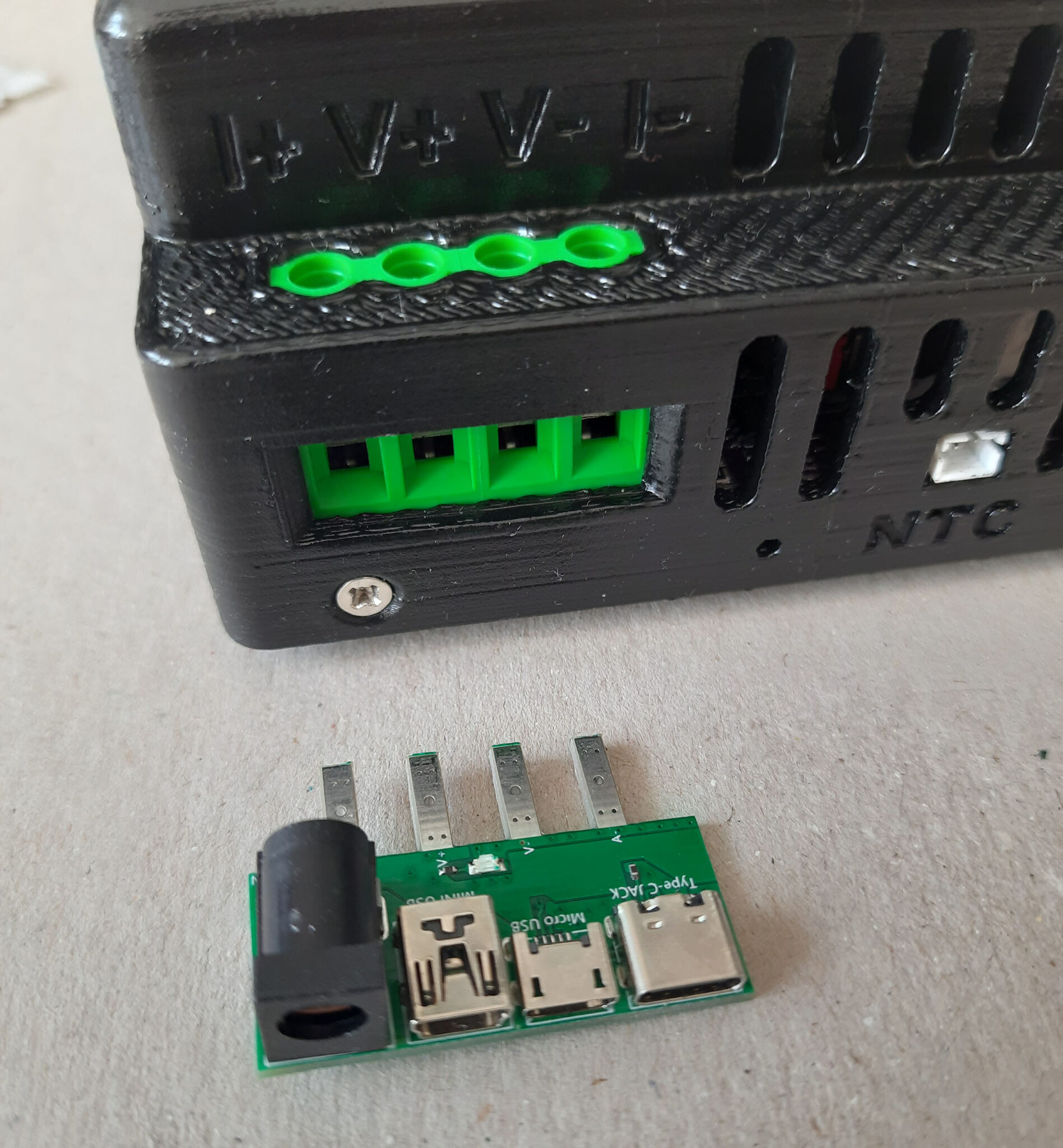

Module zum Testen von Netzteilen mit verschiedenen Steckverbindern sowie von Akkus unterschiedlicher Baugrößen.
Teile, die nach dem Einbau des Geräts ins Gehäuse übrig geblieben sind.
