Evolution statt Kompromiss: Umbau einer Meshtastic-T-Beam-Node von Micro-USB auf USB Type-C
🔌 Evolution statt Kompromiss: micro USB durch modernen USB Type-C ersetzen
Veröffentlichungsdatum: Mai 2026 · Autor: Elektroniker.Help · Gerät: LILYGO T-Beam
Warum ist micro USB die Schwachstelle?
Die Konstruktion von micro USB ist an sich recht empfindlich – die dünne Mittelplatte mit den Kontakten verträgt Kabelverdrehungen und mechanische Dauerbelastungen nur schlecht. Bei aktiver Nutzung ist die Lebensdauer solcher Buchsen meist auf einige tausend Steckzyklen begrenzt, während USB Type-C auf etwa 10.000 Steckzyklen ausgelegt ist und die alltägliche Nutzung deutlich besser verträgt.
Was ist der LILYGO T-Beam und warum ihn modernisieren?
Der T-Beam ist eine beliebte mobile Platine auf ESP32-Basis mit LoRa-Modul und GPS, die für autonome Funkkommunikation, mobile Netzknoten und den Aufbau von Meshtastic-Netzen verwendet wird. Bei solchen Geräten ist die Buchse ständigen mechanischen Belastungen ausgesetzt: Laden, Verbindung mit dem Computer, Einsatz im Feld, Transport des Geräts. Irgendwann wird klar, dass es keinen großen Sinn mehr macht, eine weitere micro USB-Buchse zu reparieren – viel sinnvoller ist es, einmalig einen modernen und wesentlich zuverlässigeren Type-C zu installieren.
Besonderheiten der USB Type-C Buchsen für den Austausch
Interessanterweise enthält eine vollwertige USB Type-C-Buchse konstruktionsbedingt 24 Kontakte und ist für Hochgeschwindigkeitsdatenübertragung, USB 3.x, Power Delivery und zusätzliche Betriebsmodi ausgelegt. Bei solchen Modernisierungen werden jedoch spezielle kompakte Type-C-Adapterbuchsen verwendet, bei denen tatsächlich nur die 5 Hauptkontakte genutzt werden, die dem Standard-micro USB entsprechen – Strom, Masse und USB 2.0-Linien. Dadurch wird ein relativ einfacher Austausch ohne grundlegende Überarbeitung der Platine möglich.
Für die Arbeit verwende ich kompakte USB Type-C Buchsen, die von den Abmessungen und der Pinbelegung her passen. Solche Adapterbuchsen sind in großer Auswahl auf AliExpress und anderen Handelsplattformen erhältlich. Bei der Auswahl ist zu beachten, dass es zwei Varianten gibt – gerade und umgekehrte. Deshalb habe ich gleich beide Varianten bestellt – sowohl die gerade als auch die umgekehrte – um die richtige für die Bestückung der Platine auswählen zu können.
Der Modernisierungsprozess: Schritt für Schritt
Schritt 1: Vorbereitung und Demontage des Displays
Vor dem Ausbau der alten Buchse entferne ich vorübergehend das Display, um das Risiko einer Beschädigung durch Heißluft auszuschließen. Zum Entfernen des Displays verwende ich einen speziellen Lötkolben mit eingebauter Entlötpumpe. Das ist ein sehr praktisches Werkzeug für solche Arbeiten: Es ermöglicht gleichzeitig das Erwärmen der Anschlüsse und das sofortige Entfernen des geschmolzenen Lots. Dadurch lässt sich das Display sauber entfernen, ohne die Platine übermäßig zu erhitzen und mit minimalem Risiko einer Beschädigung der Kontaktflächen oder des Display-Flachbandkabels.
Schritt 2: Demontage der alten micro USB Buchse
Nach der Vorbereitung wird die alte micro USB Buchse mit einer Heißluftstation vorsichtig ausgebaut. Fotos der verwendeten Station und anderer Geräte habe ich bereits in einem separaten Artikel. Das gleichmäßige Erwärmen des gesamten Lötbereichs ermöglicht ein sicheres Entfernen der Buchse ohne Beschädigung der Leiterbahnen. Anschließend werden die Kontaktflächen gereinigt und für den Einbau der neuen Type-C Buchse vorbereitet.
Schritt 3: Einbau der Type-C Buchse
Auf die vorbereiteten Flächen wird hochwertiges Flussmittel aufgetragen, dann wird die Buchse zunächst fixiert und über das Metallgehäuse mit der Heißluftstation verlötet. Auf diese Weise lässt sich die Buchse perfekt ausrichten und sicher an ihrem Platz befestigen. Nach der Fixierung des Gehäuses werden die Signalkontakte vorsichtig mit dem Lötkolben unter Vergrößerung nachgelötet. Wegen des sehr kleinen Rastermaßes ist hier präzises Arbeiten und eine gute visuelle Kontrolle der Lötqualität erforderlich.
Schritt 4: Verstärkung der Konstruktion
Damit ist die Verstärkung der Konstruktion noch nicht abgeschlossen. Zur Erhöhung der mechanischen Festigkeit bringe ich zusätzlich eine verstärkende Drahtverbindung an, die das Metallgehäuse der Buchse mit der Platine verbindet. Eine solche Lösung entlastet die Kontakte von mechanischen Zugbelastungen beim Anschließen des Kabels und reduziert die Wahrscheinlichkeit einer späteren erneuten Reparatur erheblich.
Ergebnis: Was bringt die Modernisierung?

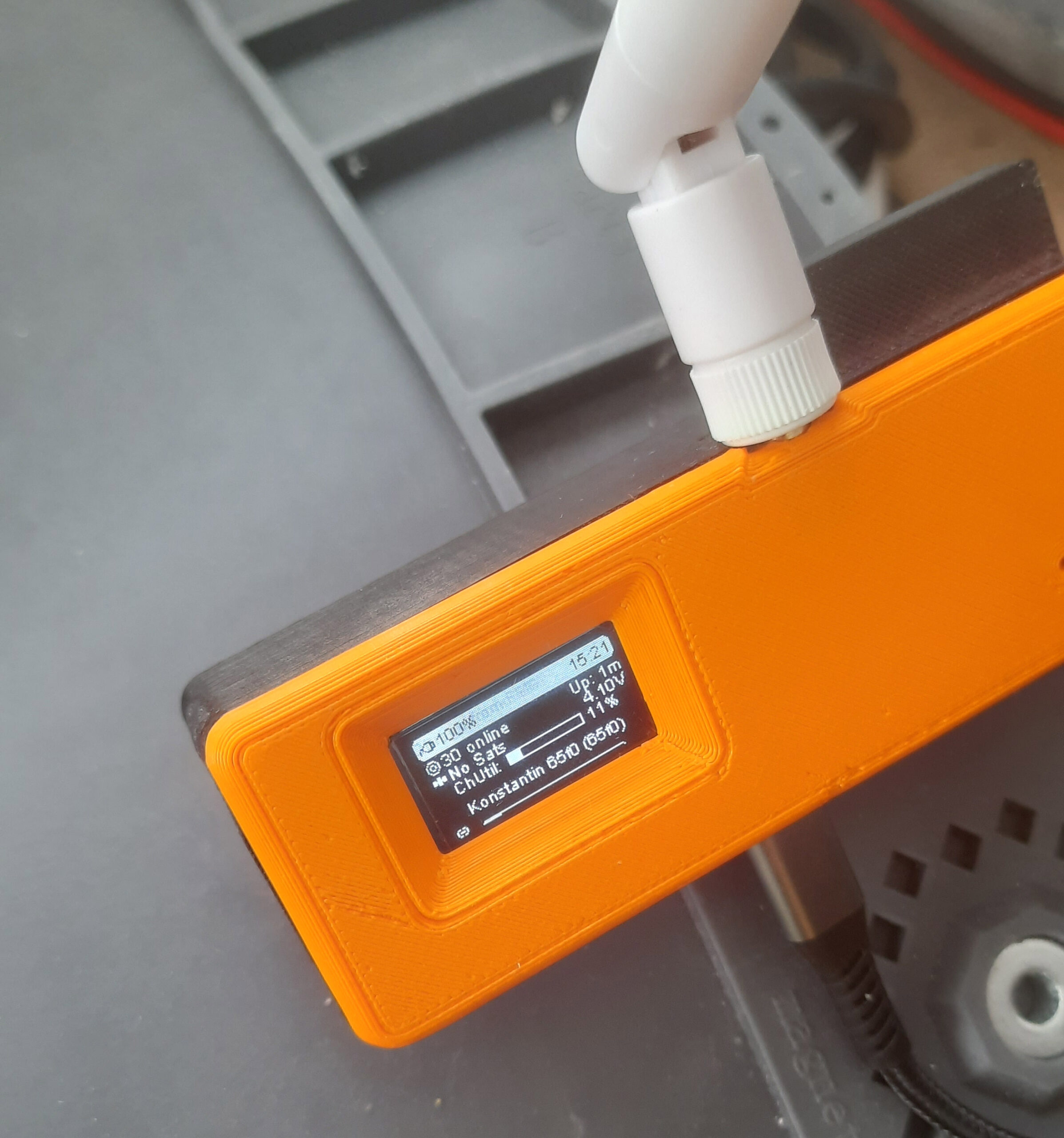

Das Ergebnis ist ein T-Beam mit moderner, symmetrischer und deutlich zuverlässigerer USB Type-C Schnittstelle. Das Kabel lässt sich leicht und sicher einstecken, das Laden funktioniert stabiler und das Gerät wird im täglichen Gebrauch wesentlich komfortabler.
- Symmetrische Buchse – Kabel passt immer beim ersten Versuch
- Robuste mechanische Konstruktion ohne empfindliche Mittelplatte
- Erhöhte Steckzyklenlebensdauer (bis zu 10.000 Zyklen)
- Kompatibilität mit modernen Ladegeräten
- Unempfindlicher gegen Verdrehungen und Kabelbelastungen
Fazit: Evolution statt ewiger Reparaturen
Für mich ist eine solche Modernisierung nicht nur eine Reparatur, sondern eine vollwertige technische Aktualisierung des Geräts. Anstelle der veralteten und anfälligen micro USB Buchse erhält die mobile Meshtastic-Node eine Schnittstelle, die der modernen Elektronik entspricht und für den realen Einsatz viel besser geeignet ist. Der Austausch erfordert keine komplexen Werkzeuge oder hohe Qualifikation – Sorgfalt, Geduld und Verständnis des Prozesses genügen.
Wenn Sie den T-Beam oder ein anderes Gerät mit micro USB aktiv nutzen, das häufig an Computer oder Ladegerät angeschlossen wird – kann ich eine solche Modernisierung wärmstens empfehlen. Dies ist der Fall, wo ein einmalig investierter Aufwand von ein bis zwei Stunden Sie vor regelmäßigen Problemen mit Kontakt und Ladestabilität in der Zukunft bewahrt.
Und wenn Sie bereits Erfahrungen mit ähnlichen Umbauten haben oder Fragen zum Prozess haben – schreiben Sie in die Kommentare, ich teile gerne weitere Details und Tipps. Gemeinsam machen wir unsere Technik zuverlässiger und zeitgemäßer.
