☀️ Autonomer Meshtastic-Node: Von der Idee zur intelligenten Wetterstation mit LoRa
Aktualisiert: Mai 2026 · Autor: Elektroniker.Help · Region: EU_868
Node-Konfiguration: Was ist drin?
Als Basis habe ich den RAK4630 gewählt – eine der wirtschaftlichsten Plattformen auf dem Markt, basierend auf dem nRF52840-Chip. Sein Hauptvorteil ist der extrem niedrige Stromverbrauch im Schlafmodus (wenige Mikroampere), was für einen autonomen Außen-Node, der wochenlang ohne Aufladung arbeiten muss, entscheidend ist.
| Komponente | Modell / Eigenschaften |
|---|---|
| Basisplatine | RAK4630 (nRF52840 + SX1262, EU_868) |
| Antenne | Fiberglas, 5,5 dBi, 40 cm Länge |
| Akkumulator | Li-Ion, angegeben 13000 mAh (tatsächliche Kapazität ~7000 mAh) |
| Gehäuse | Outdoor, wasserdicht IP65 |
| Stromanschluss | Geschützter USB Typ-C (zum Laden und Anschluss des Solarpanels) |
Der Node arbeitet im CLIENT_BASE-Modus und hat außerdem MQTT für die Internetanbindung aktiviert. Dadurch kann ich Telemetrie und Nachrichten empfangen, selbst wenn ich mich nicht in direkter Funkreichweite befinde – über das globale Meshtastic-Netzwerk.
Stromverbrauch: Warum der RAK4630 die beste Wahl ist
Ehrlich gesagt, der Stromverbrauch des RAK4630 hat mich sehr beeindruckt. Nach ESP32-Plattformen (Heltec, TTGO, T-Beam) hat man das Gefühl, dass das Gerät buchstäblich “nichts” verbraucht. Für autonome Außen-Nodes ist das ein großer Pluspunkt.
Solarpanel und Stromversorgung: Flexibilität beim Laden
Für die Stromversorgung und das Laden wurde ein geschützter USB Typ-C-Anschluss am Gehäuse herausgeführt. Darüber kann ein normales Ladegerät oder ein Solarpanel angeschlossen werden – ohne das Gehäuse öffnen zu müssen.
Node-Installation: Standortwahl und Geländeeinfluss

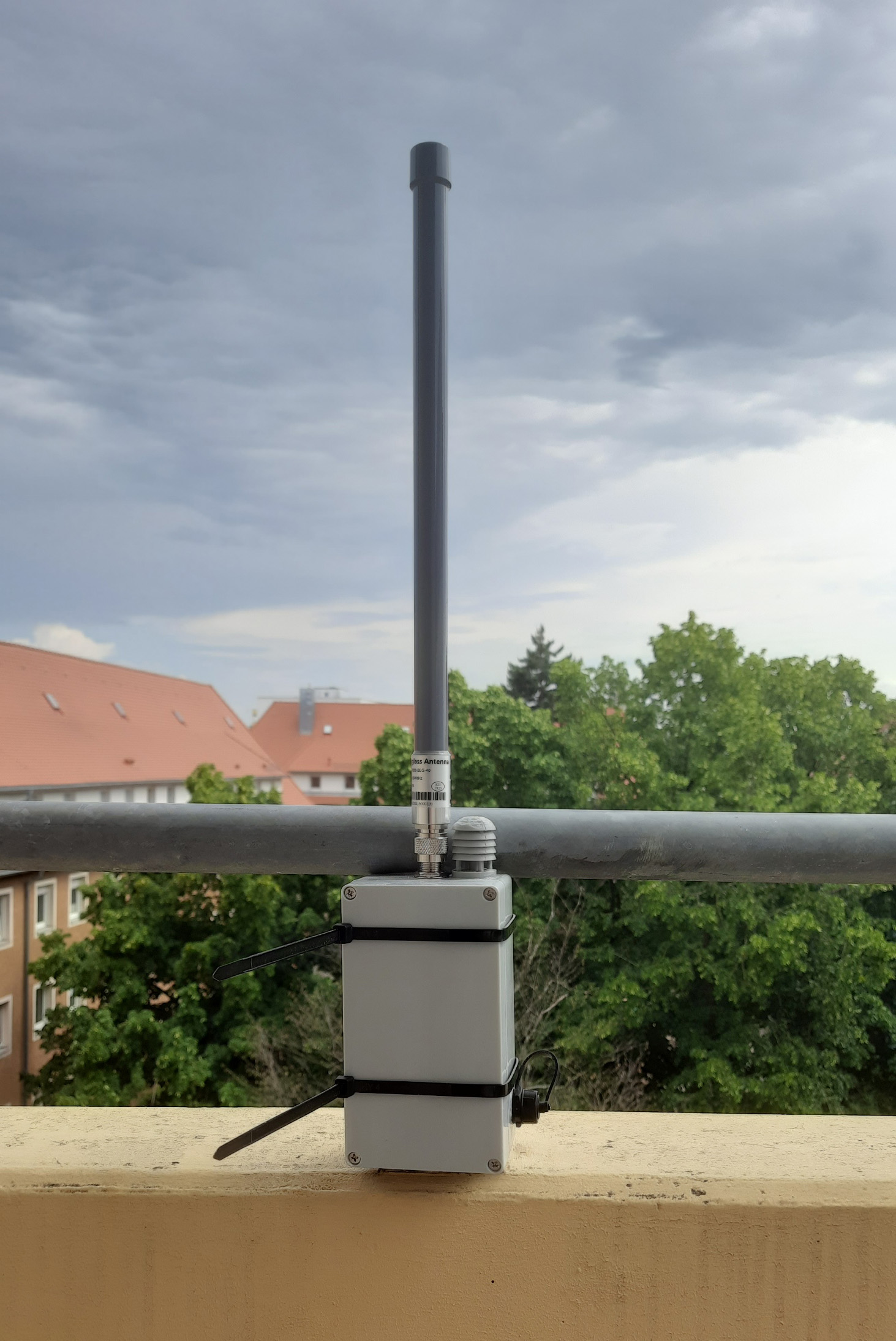

Der Node ist auf dem Balkon eines fünfstöckigen Gebäudes in etwa 12 Metern Höhe installiert. Die direkte Sicht ist in drei Richtungen frei, die vierte Richtung wird teilweise durch ein benachbartes Gebäude blockiert.
PC-Anbindung: Steuerung über Bluetooth und Web-UI
Der Node ist über Bluetooth ständig mit meinem stationären Computer verbunden. Über die Meshtastic Web UI kann ich das Gerät fernsteuern und seinen Zustand überwachen.
Reichweitentests: Reale Zahlen unter städtischen Bedingungen
Für die Reichweitentests habe ich einen mobilen Node auf Basis des T-Beam v1.2 verwendet.
Auf Anhöhen funktionierte die Verbindung stabil über Entfernungen von bis zu 4 km. In Senken verschlechterte sich das Signal, blieb aber dank der Störfestigkeit von LoRa lesbar.
MQTT und globale Konnektivität: Wie ich Nachrichten aus dem Internet empfange
Dank MQTT verwandelt sich mein kleiner Heim-Node in einen globalen Knoten des Meshtastic-Netzwerks. Dabei bleibt die AES256-Verschlüsselung aktiviert.
🛠 Node-Modernisierung: BME280-Sensor, Kondensatschutz und 3D-Halterung
Nach mehreren Wochen erfolgreicher Arbeit als Repeater beschloss ich, die Funktionalität des Geräts zu erweitern. Mein Ziel war es, den Node nicht nur zu einem passiven Netzwerkknoten, sondern zu einer vollwertigen Wetterstation zu machen, die Umgebungstelemetrie veröffentlicht. Außerdem bestand die Notwendigkeit, das Problem der potenziellen Kondensatbildung im wasserdichten Gehäuse bei Temperaturschwankungen zu lösen. Das Ergebnis war eine Reihe von Arbeiten, die ich im Folgenden Schritt für Schritt beschreibe.
Entwicklung der 3D-Modelle: Oberer Deckel und untere Halterung

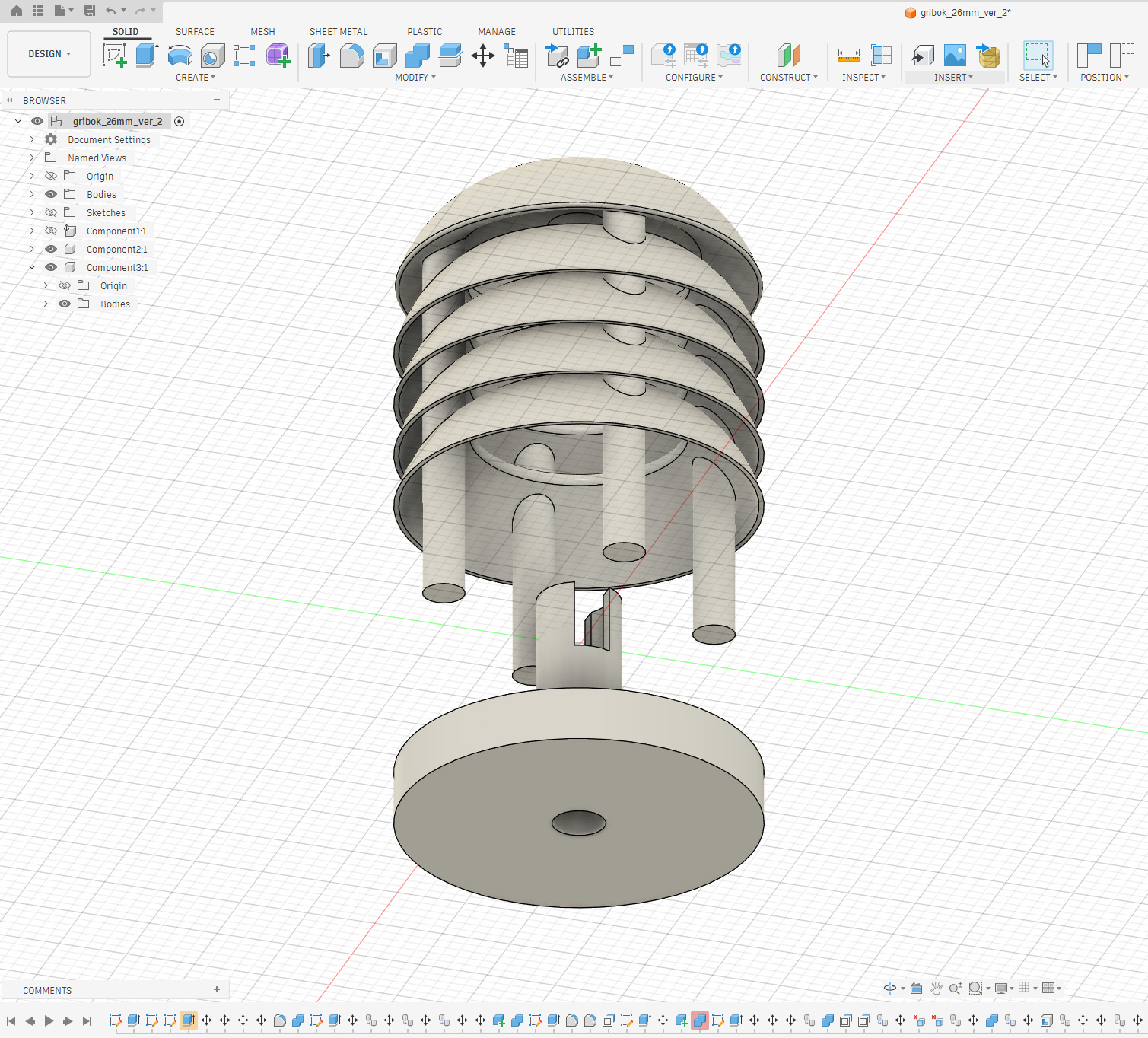

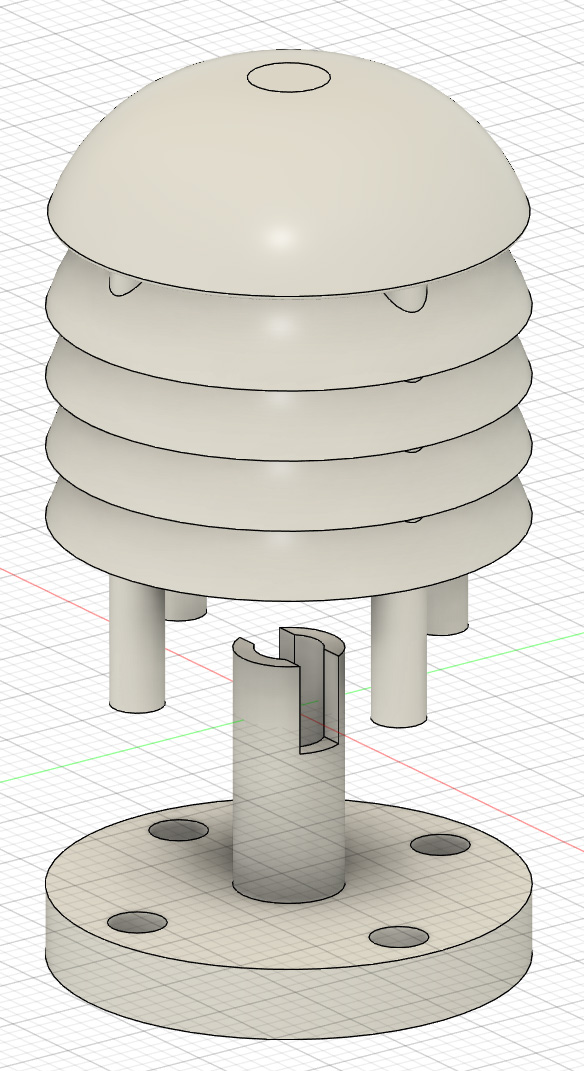

Um den Sensor zu platzieren und eine Luftzirkulation für korrekte Messungen zu gewährleisten, musste die Standardgehäusekonfiguration geändert werden. Ich habe in Fusion 360 zwei Teile entworfen: den oberen Gehäusedeckel mit Lüftungsschlitzen und das untere Teil zur Befestigung des BME280-Sensors am Node-Gehäuse. Das gesamte Design wurde von Grund auf an die spezifischen Maße meines wasserdichten Gehäuses angepasst. Nach mehreren Iterationen und Probedrucken erhielt ich passende Modelle.
3D-Druck auf dem Artillery Hornet und finale Montage

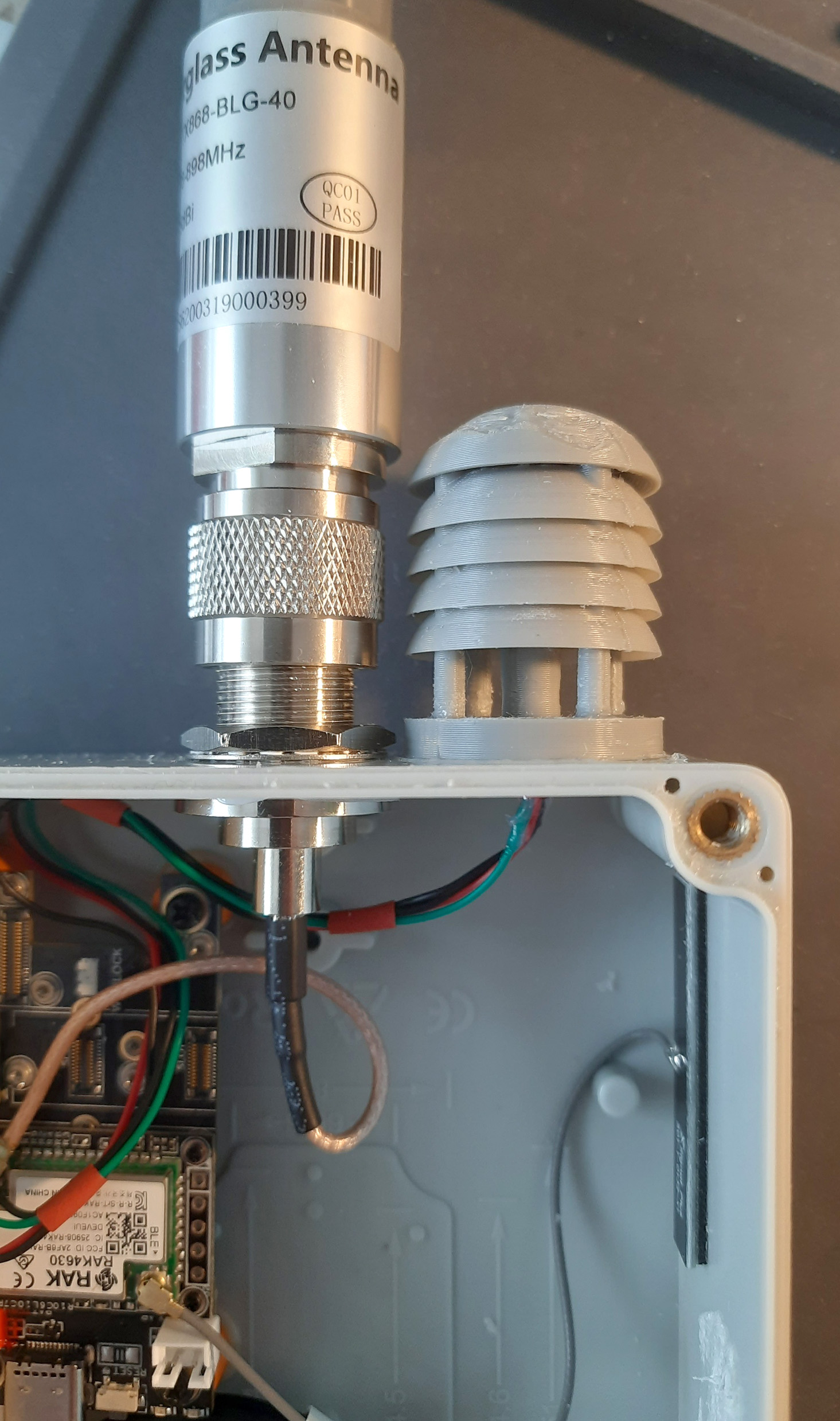

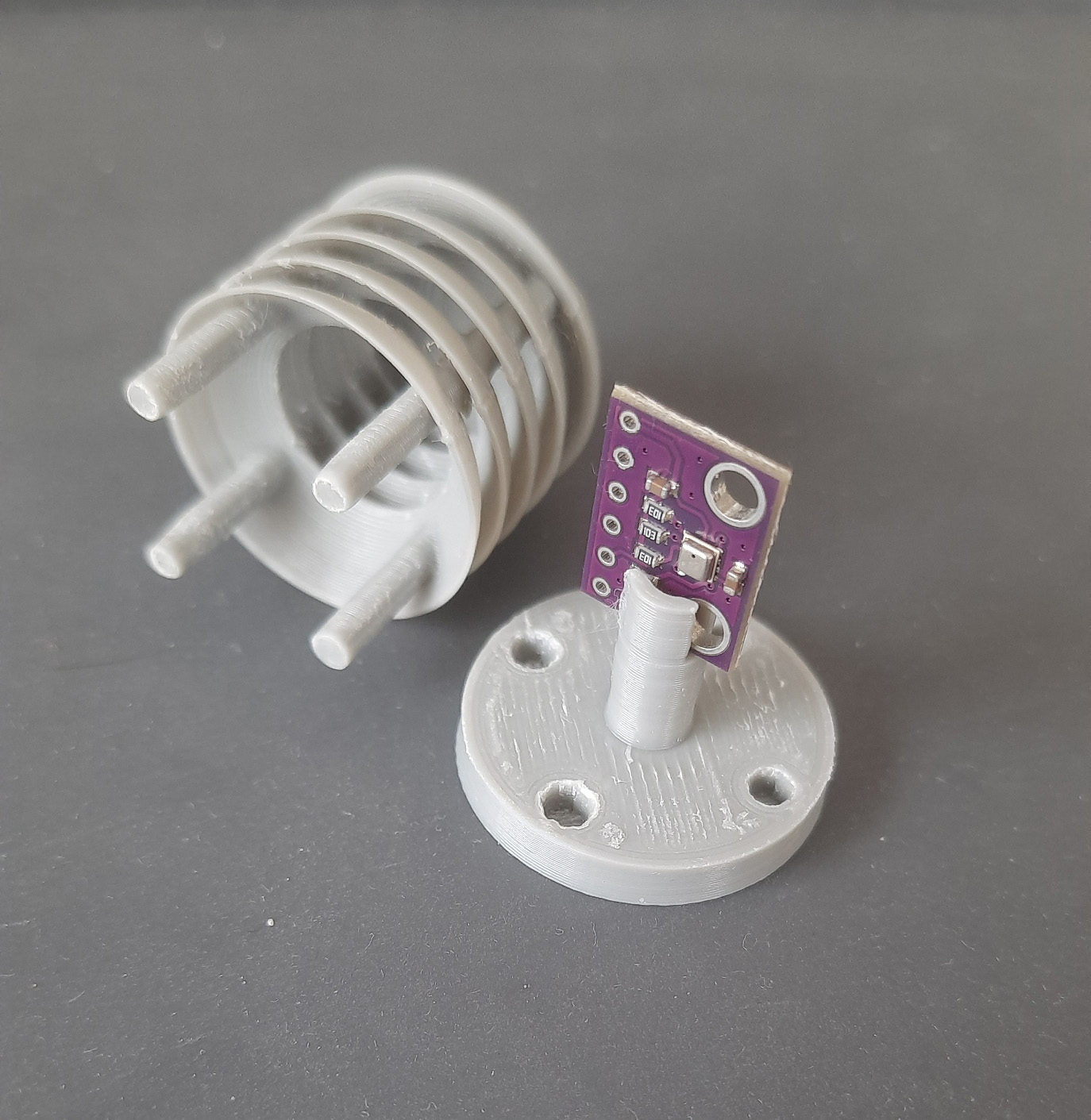

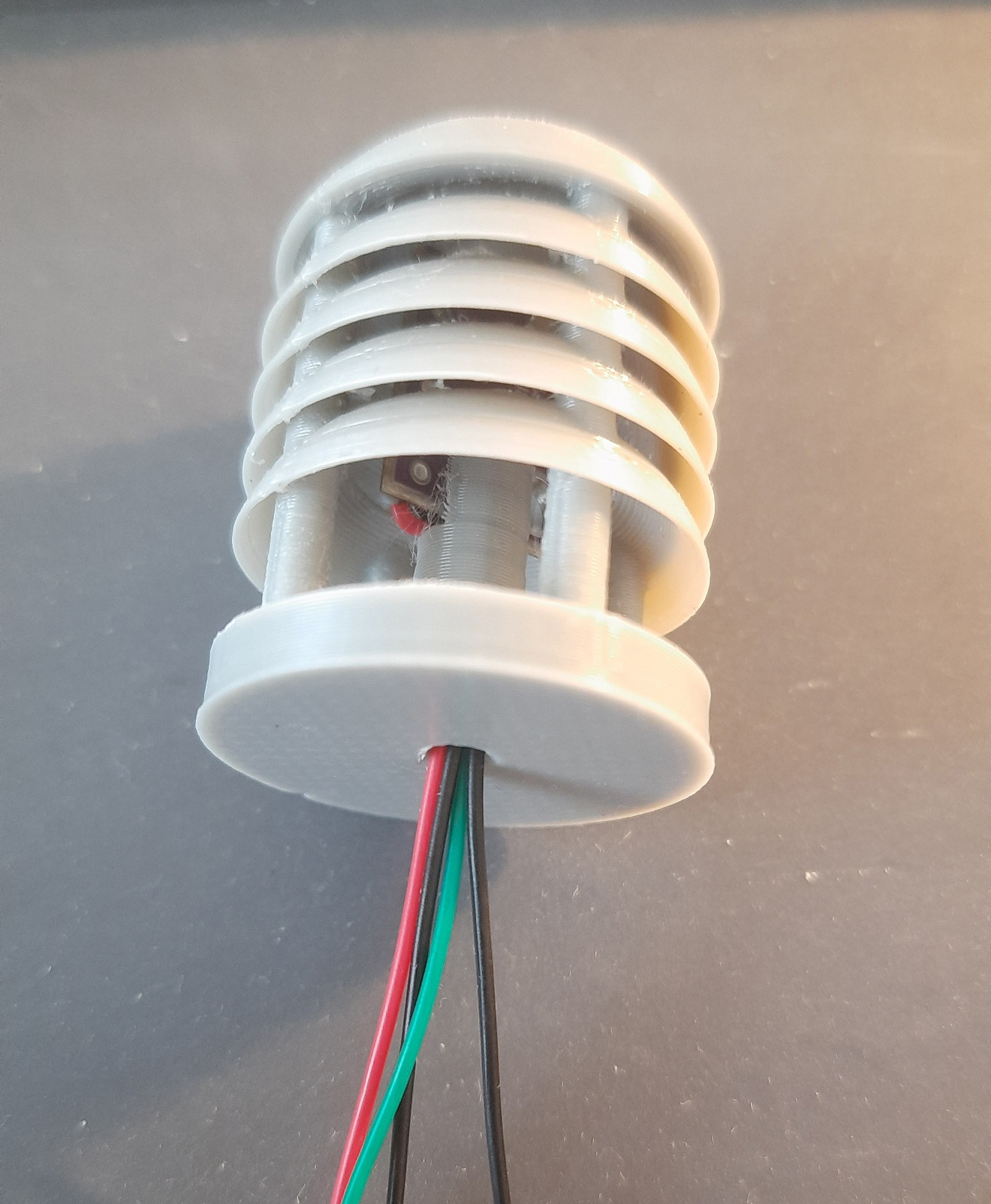

Alle Teile wurden auf meinem Artillery Hornet-3D-Drucker aus PLA-Kunststoff gedruckt – ich weiß, dass dieser nicht wirklich für den Außeneinsatz geeignet ist. Aber ich habe derzeit kein anderes Filament wie PETG vorrätig, außerdem ist der Node experimentell – ich werde beobachten, wie widerstandsfähig die Teile gegen UV-Strahlung und Temperaturschwankungen sind. Der Druck verlief gut, die Teile sind robust und sauber geworden. Anschließend begann ich mit der Montage. Die Platine mit dem BME280-Sensor befestigte ich mit Silikondichtmasse an der unteren Halterung und achtete darauf, nicht versehentlich die Öffnung im Sensorgehäuse zu verschließen. Die Kabel des Sensors führte ich ins Gehäuseinnere. Die gesamte Sensoreinheit befestigte ich ebenfalls mit Silikondichtmasse am wasserdichten Gehäuse und sorgte für eine dichte Verbindung zwischen Sensor und Gehäuse.
Hinzufügen des BME280-Sensors: Jetzt “spürt” der Node das Wetter

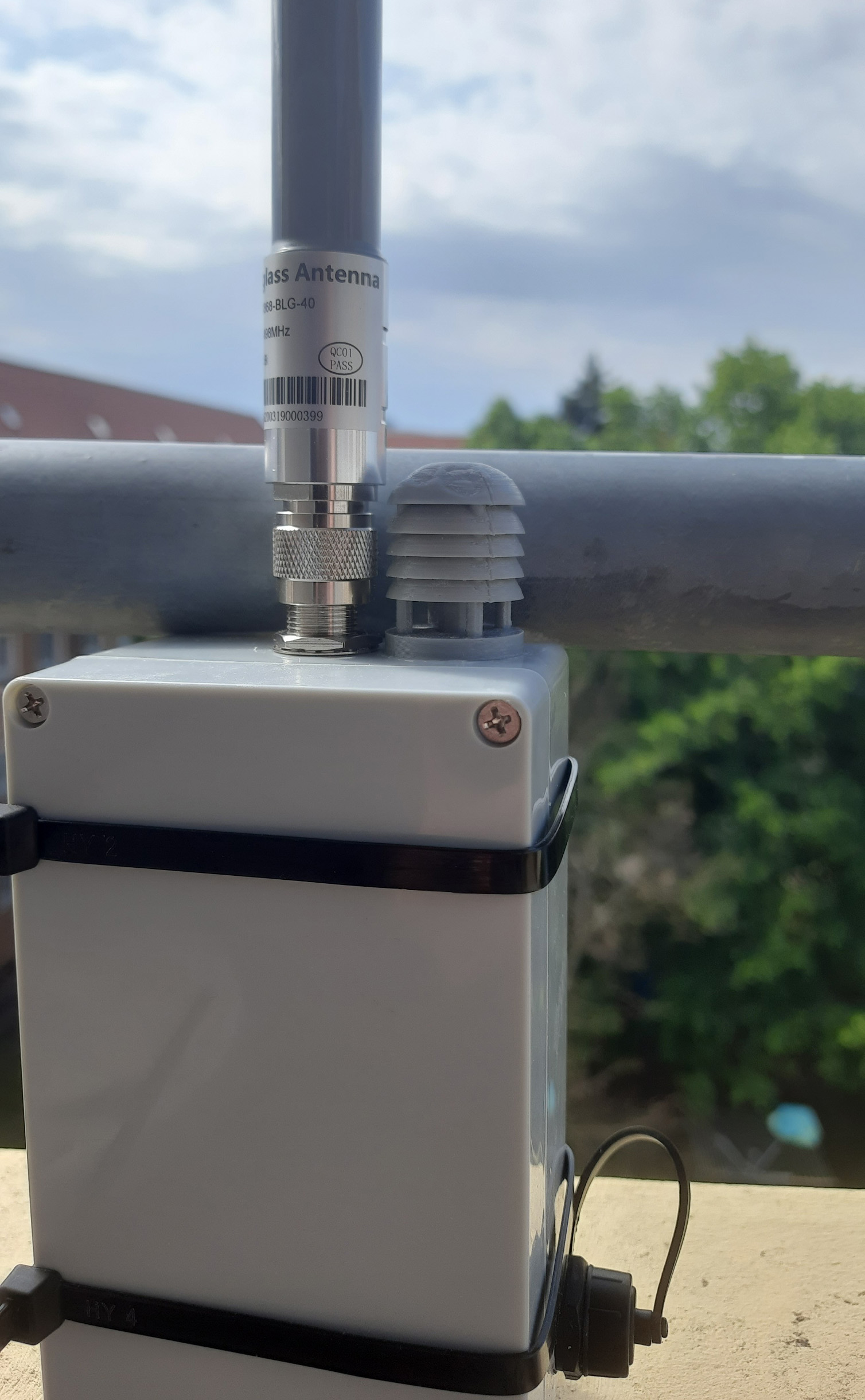

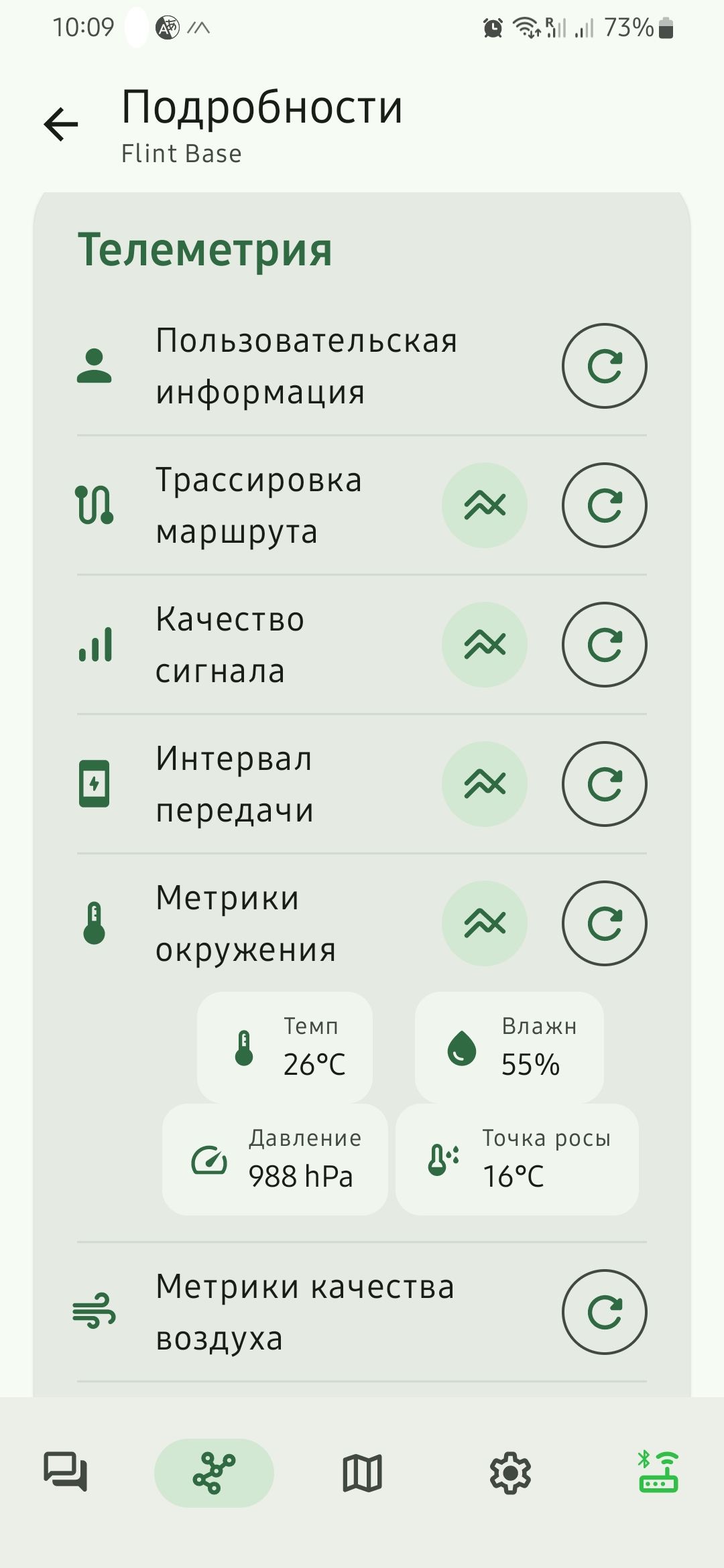

Auf die RAK4630-Platine wurde eine BME280-Sensorplatine von Bosch montiert. Dieser Sensor ist bemerkenswert, weil er drei Parameter gleichzeitig misst: Temperatur, Luftfeuchtigkeit und Luftdruck. Ich habe ihn über den I2C-Bus angeschlossen, indem ich ihn vorsichtig an die entsprechenden Pins auf der Platine gelötet habe. Jetzt veröffentlicht mein Node in regelmäßigen Abständen automatisch die aktuellen Messwerte ins Meshtastic-Netzwerk und über MQTT: Lufttemperatur, relative Luftfeuchtigkeit und Luftdruck. Das ist unglaublich praktisch – jederzeit kann ich über die App auf meinem Smartphone das Wetter direkt auf meinem Balkon abfragen, selbst wenn ich weit weg bin.
Kondensatschutz: PTFE-Membran und Silikagel
Der wichtigste Schritt war die Bekämpfung von Kondensat. Bei Abkühlung der Luft im wasserdichten Gehäuse bildet sich unweigerlich Tauwasser, was zu Korrosion der Kontakte und zum Ausfall der Elektronik führen kann. Ich habe dieses Problem umfassend gelöst:

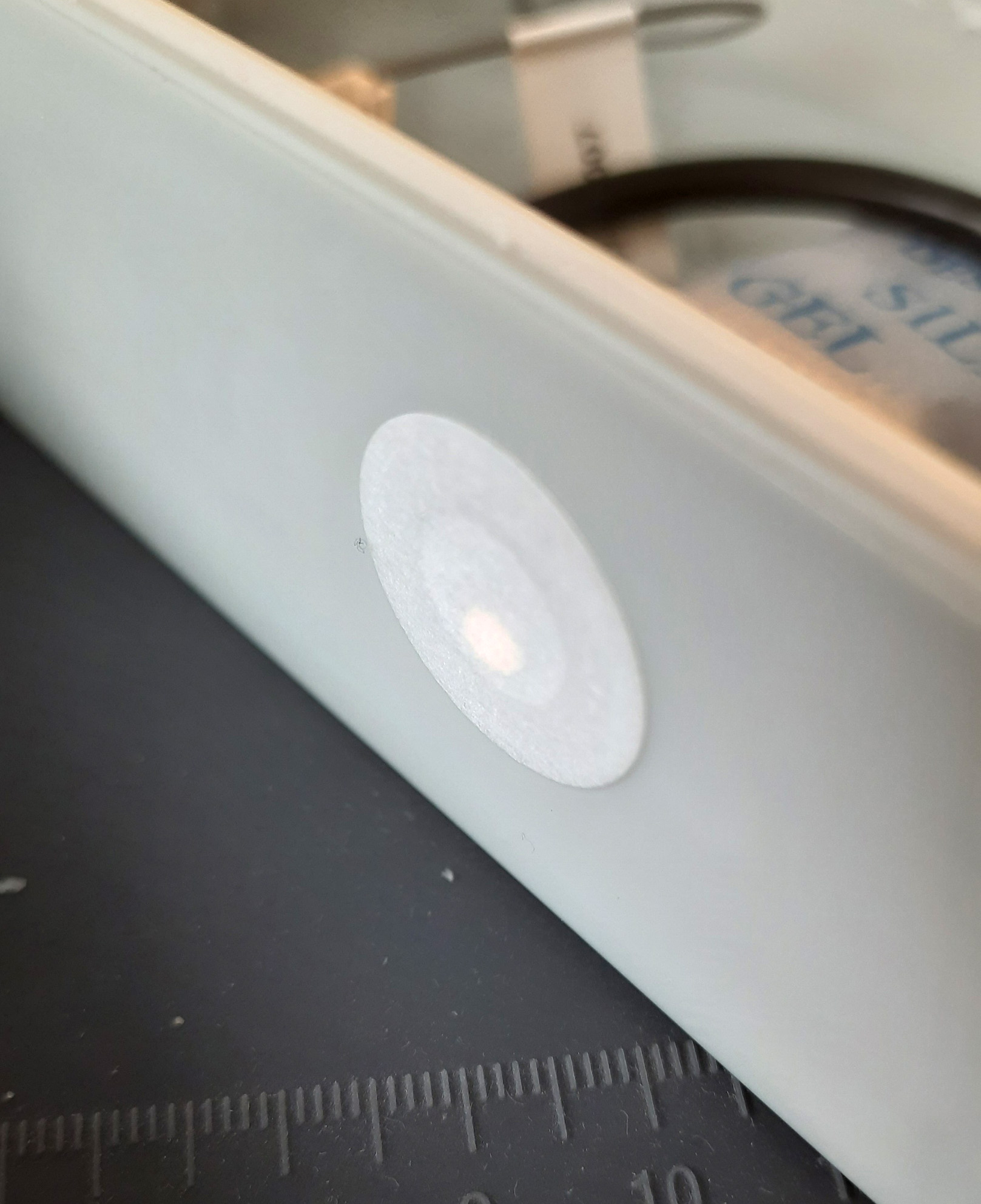

- PTFE-Membran: Ich bohrte vorsichtig ein kleines Loch in den unteren Teil des Gehäuses und klebte eine spezielle atmungsaktive Membran aus porösem Teflon (PTFE) darüber. Diese Membran lässt Luft und gasförmige Wassermoleküle frei passieren, gleicht den Druck im Gehäuseinneren effektiv aus, blockiert aber gleichzeitig das Eindringen von flüssigem Wasser und Staub (Schutzklasse IP68).

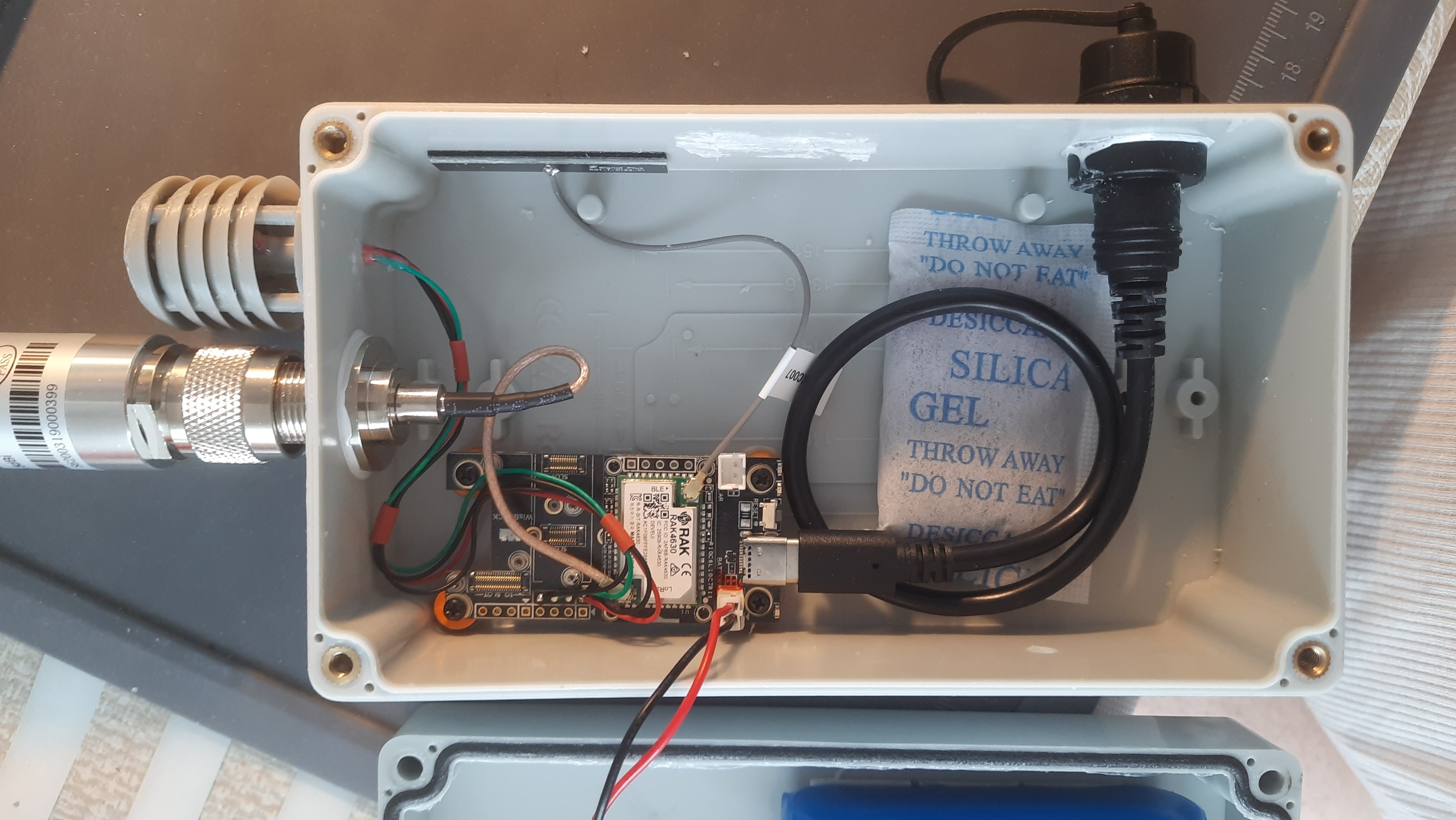

- Silikagel: Um die Restfeuchtigkeit zu absorbieren, legte ich einen 10-Gramm-Beutel mit Silikagel (Trockenmittel) in das Gehäuse. Selbst bei plötzlichen Temperaturschwankungen wird nun ein trockenes Mikroklima im Gehäuseinneren aufrechterhalten.
Diese beiden einfachen Maßnahmen gewährleisten einen langen und zuverlässigen Betrieb der Elektronik unter allen Wetterbedingungen.
Was kommt als Nächstes? Entwicklungspläne für das Projekt
Die Hauptaufgaben der Modernisierung sind abgeschlossen: Der BME280-Sensor ist erfolgreich integriert und veröffentlicht Telemetrie. In naher Zukunft habe ich vor:
- Den Node unter verschiedenen Wetterbedingungen (Regen, Schnee, starke Bewölkung) zu testen.
- Zusätzliche Reichweitentests mit einer leistungsstärkeren Antenne durchzuführen.
- Die Telemetriedaten in Home Assistant zu integrieren, um Haushaltsprozesse zu automatisieren (z. B. Steuerung der Belüftung).
Fazit: Lohnt sich der Nachbau?
Definitiv ja. Der RAK4630 zeigt eine rekordverdächtige Energieeffizienz, und die Modernisierung mit BME280 und Kondensatschutz macht den Node zu einem hochtechnologischen Werkzeug für LoRa- und Meshtastic-Enthusiasten.
Wichtigste Vorteile des gebauten und modernisierten Nodes:
- Der Stromverbrauch ist so gering, dass ein 10W-Panel den Akku schneller lädt, als der Node ihn entlädt.
- Reale Reichweite in der Stadt: bis zu 4 km.
- Möglichkeit zur Steuerung des Nodes über Bluetooth mit PC oder Smartphone.
- MQTT-Brücke für die Integration in das globale Netzwerk und Home Assistant.
- Veröffentlichung von Telemetrie: Temperatur, Luftfeuchtigkeit, Luftdruck.
- Vollständiger Kondensatschutz und langlebige 3D-gedruckte Ausstattung.
Bauen Sie, modernisieren Sie, teilen Sie Ihre Ergebnisse. Gemeinsam bauen wir ein dezentrales Netzwerk auf, das keine Angst vor Stromausfällen und Internetwegfall hat.
