☀️ Autonome Meshtastic-Node mit Akku-Betrieb und Solar-Ladung: Aufbauanleitung
Veröffentlichungsdatum: Mai 2026 · Autor: Elektroniker.Help · Region: EU_868
Konfiguration der Node: Was ist im Inneren?

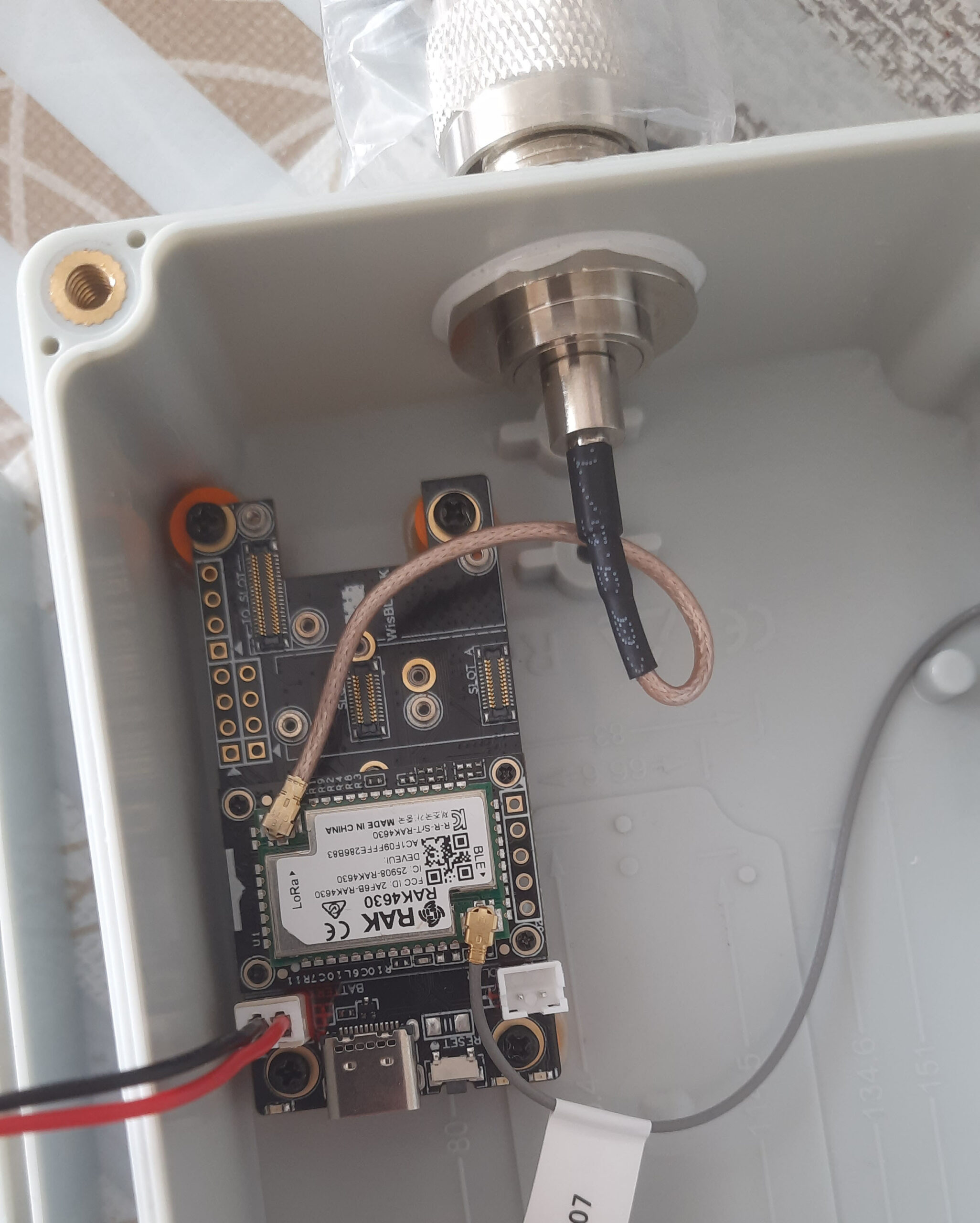

Als Basis habe ich die RAK4630 gewählt – eine der sparsamsten Plattformen auf dem Markt, basierend auf dem nRF52840-Chip. Ihr Hauptvorteil ist der extrem niedrige Stromverbrauch im Schlafmodus (wenige Mikroampere), was für eine autonome Außennode, die wochenlang ohne Aufladung funktionieren muss, entscheidend ist.
| Komponente | Modell / Eigenschaften |
|---|---|
| Basisplatine | RAK4630 (nRF52840 + SX1262, EU_868) |
| Antenne | Fiberglas, 5.5 dBi, Länge 40 cm |
| Akku | Li-Ion, angegeben 13000 mAh (tatsächliche Kapazität ~7000 mAh) |

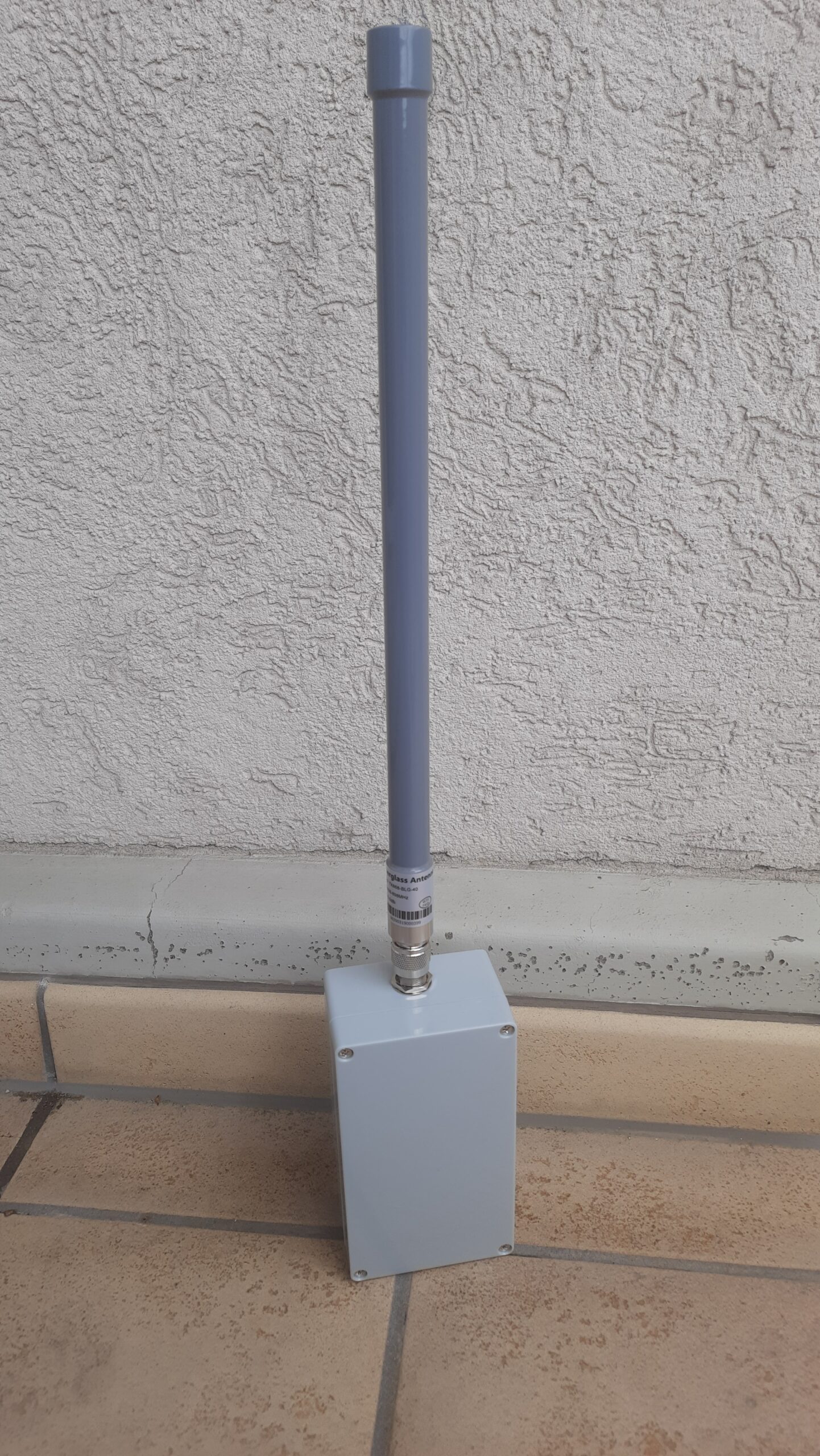

| Gehäuse | Outdoor, wassergeschützt IP65 |
| Stromanschluss | Geschützte USB Type-C-Buchse (zum Laden und Anschluss des Solarmoduls) |
Die Node arbeitet im CLIENT_BASE-Modus und hat außerdem MQTT für die Internetverbindung aktiviert. So kann ich Telemetrie und Nachrichten empfangen, auch wenn ich mich nicht in direkter Funkreichweite befinde – über das globale Meshtastic-Netzwerk.
Stromverbrauch: Warum die RAK4630 die beste Wahl ist
Ehrlich gesagt, der Stromverbrauch der RAK4630 hat mich sehr beeindruckt. Nach ESP32-Platinen (Heltec, TTGO, T-Beam) entsteht das Gefühl, dass das Gerät buchstäblich „nichts“ verbraucht. Für autonome Außenknoten ist das ein riesiger Pluspunkt.
Der Akku wurde vom Verkäufer mit 13000 mAh angegeben, aber die tatsächliche nutzbare Kapazität lag nach mehreren Ladezyklen eher bei 7000 mAh. Dennoch ist das für ein solches System mehr als ausreichend. Wenn Sie das Projekt nachbauen möchten – empfehle ich, Akkus von vertrauenswürdigen Lieferanten zu kaufen (z.B. Samsung 35E oder LG MJ1) und keinen billigen, überhöhten Angaben zu vertrauen.

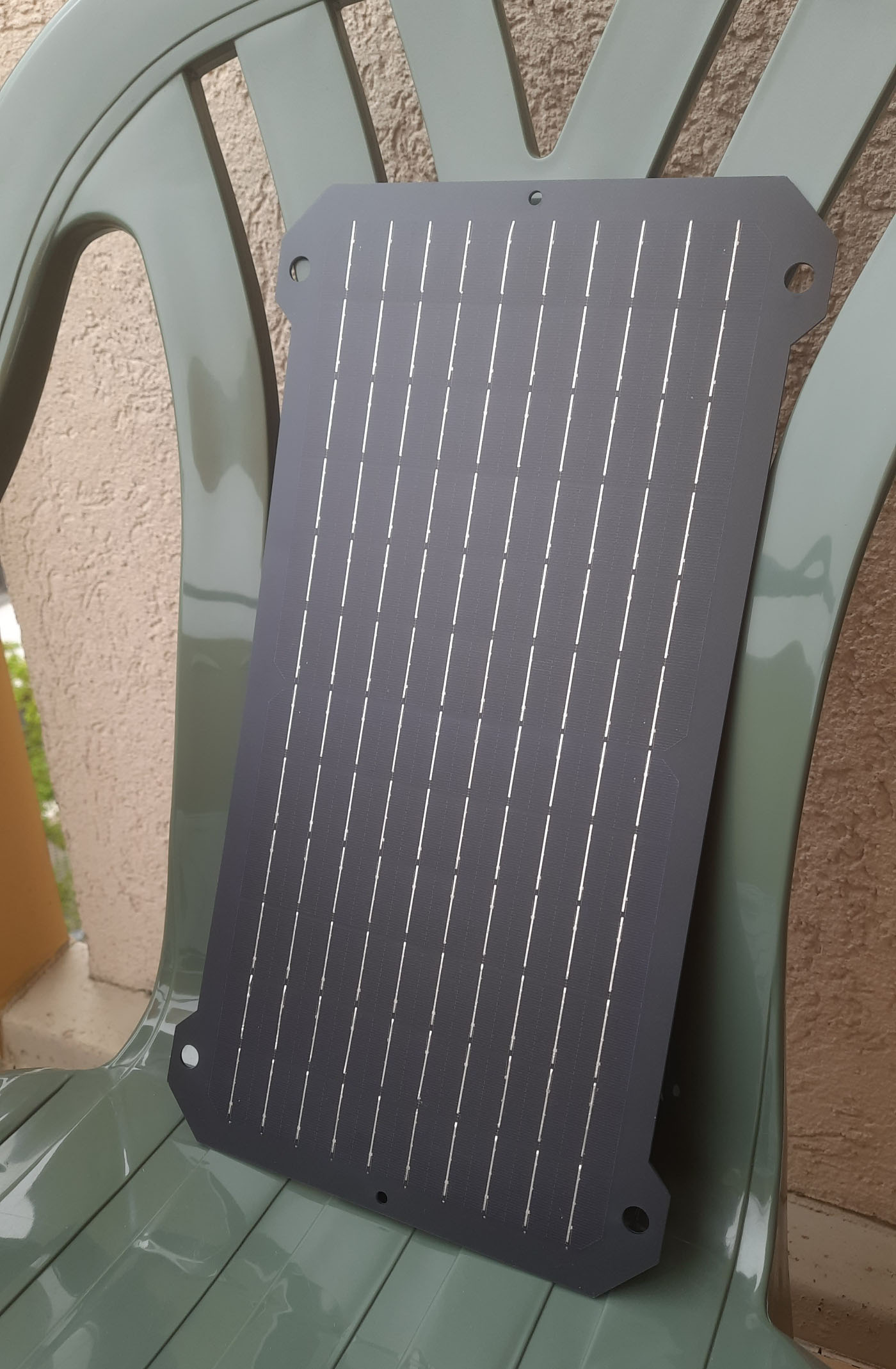

Solarmodul und Stromversorgung: Flexibilität beim Laden

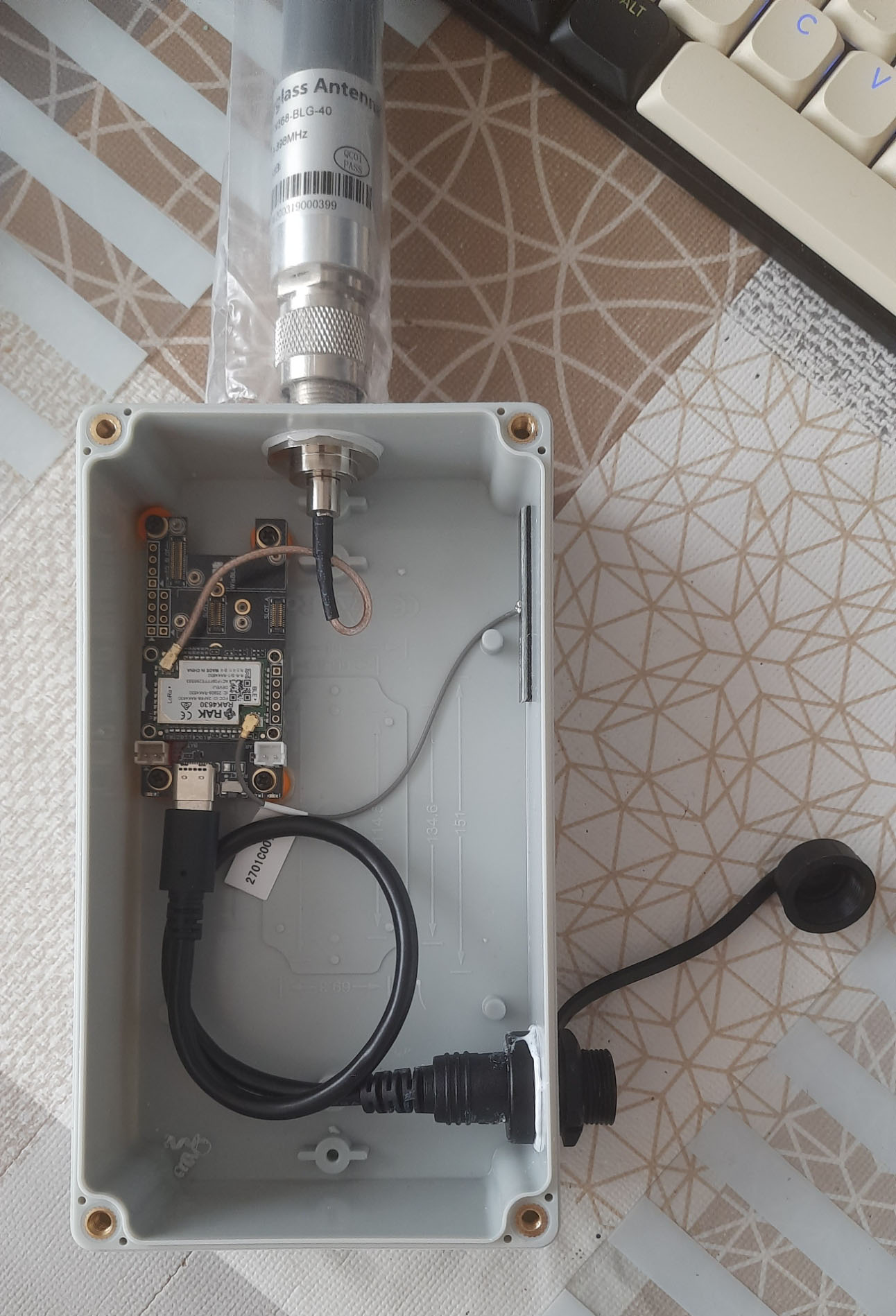

Für die Stromversorgung und das Laden wurde eine geschützte USB Type-C-Buchse am Gehäuse angebracht. Darüber kann ein normales Ladegerät (z.B. vom Telefon) oder ein Solarmodul angeschlossen werden – ohne das Gehäuse öffnen zu müssen. Das ist sehr praktisch: Je nach Wetterlage kann ich zwischen Netz- und Solarladung wechseln.

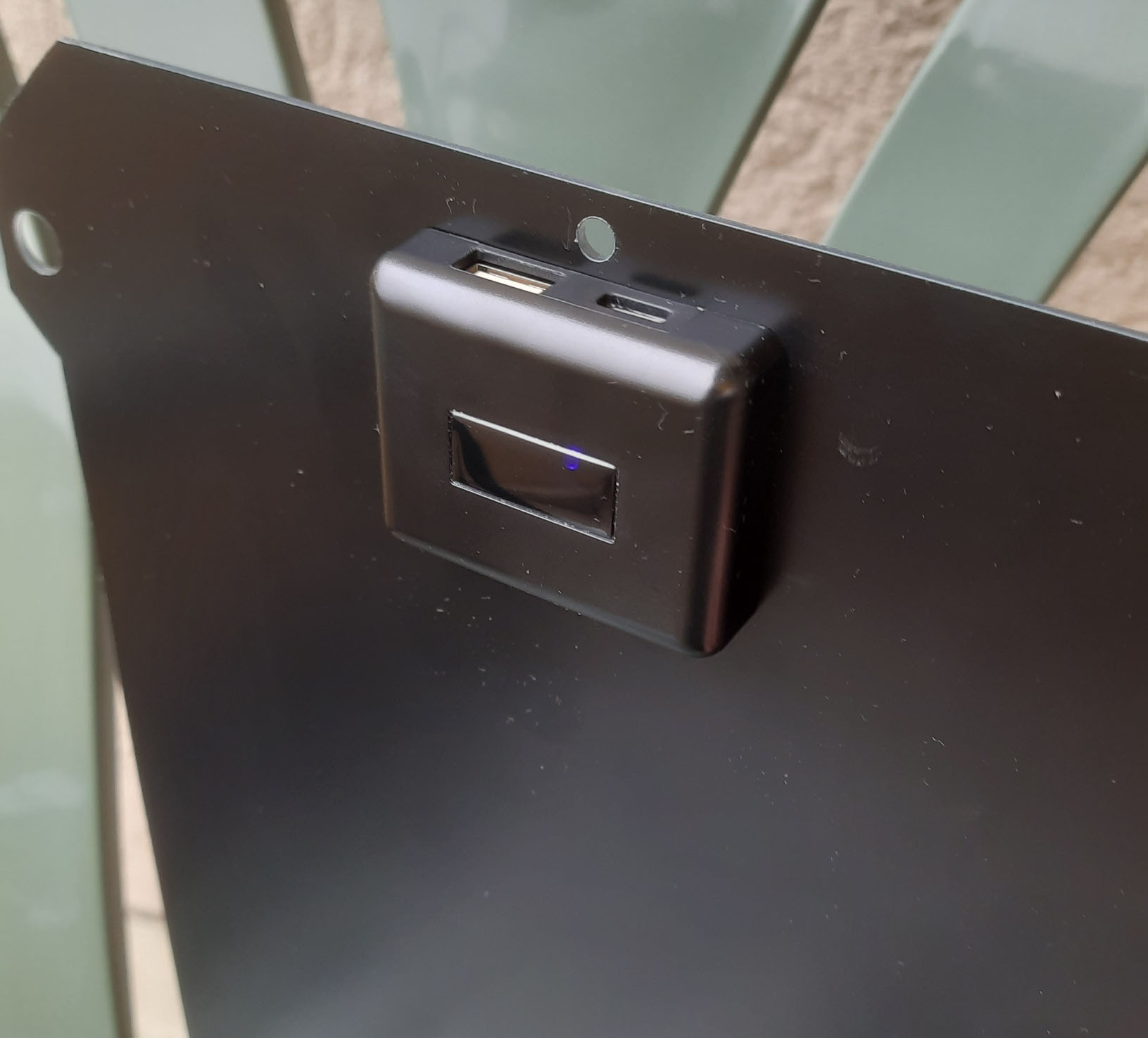

Leistungszahlen: Bei gutem Sonnenschein liefert das Modul fast 10 W, während die Node während des Ladevorgangs etwa 1 W verbraucht. Dadurch ergibt sich eine sehr gute Leistungsreserve – selbst an einem bewölkten Tag liefert das Modul genug Energie, um den täglichen Verbrauch der Node vollständig zu kompensieren.
Installation der Node: Standortwahl und Einfluss des Geländes

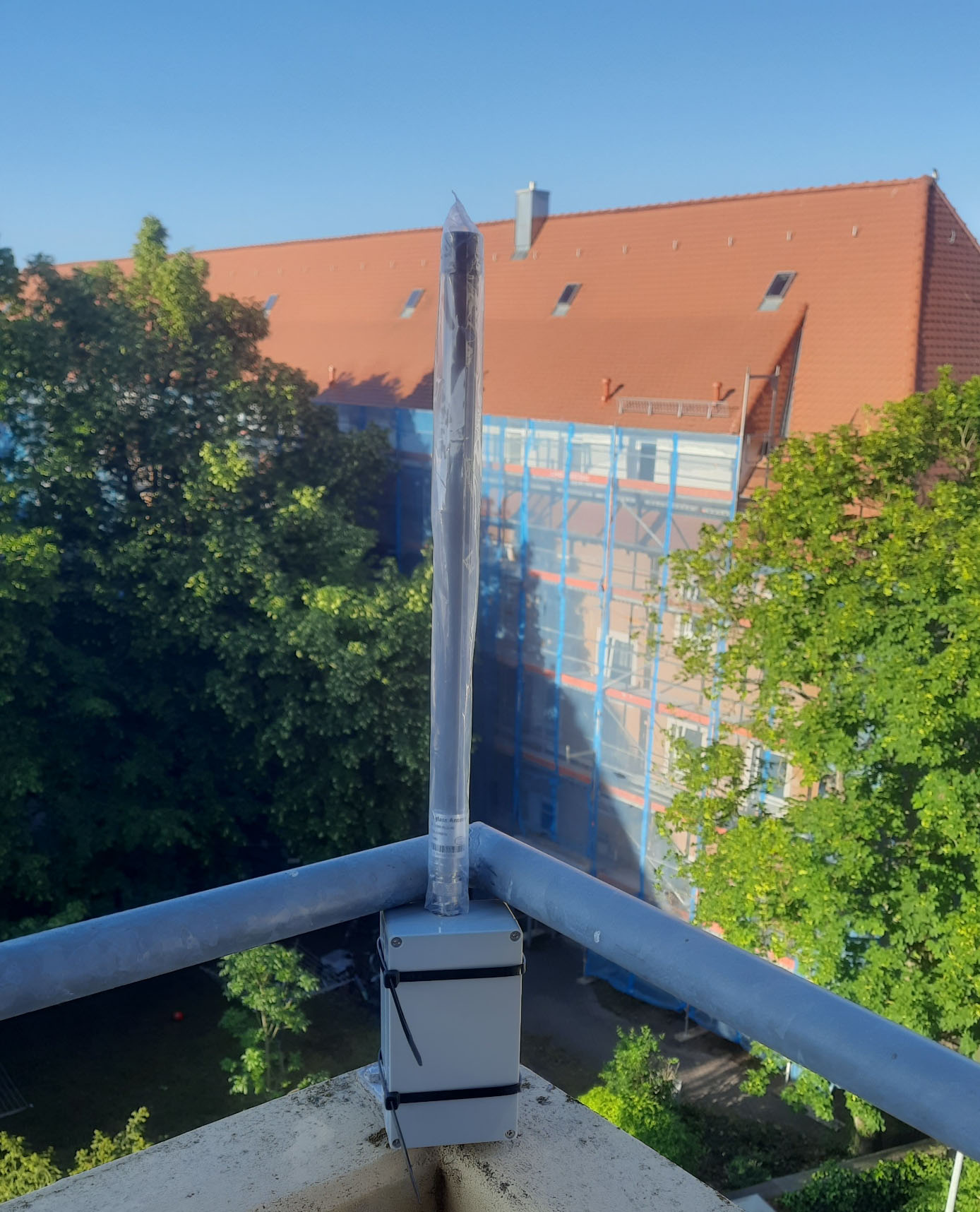

Die Node ist auf dem Balkon eines fünfstöckigen Hauses in etwa 12 Metern Höhe über dem Boden installiert. Freie Sicht besteht in drei Richtungen (Westen, Süden und Osten), während die vierte Richtung (Norden) teilweise durch ein nahe gelegenes Nachbarhaus verdeckt wird.
Mich hat interessiert, wie stark sich das nahe gelegene Haus auf die tatsächliche Kommunikation in der städtischen Umgebung auswirkt. Wie sich herausstellte, war die Reichweite selbst in der teilweise verdeckten Richtung immer noch recht gut – das Signal umgeht das Hindernis durch Reflexionen an benachbarten Gebäuden.
Wichtigste Erkenntnis zur Installation: Selbst eine nicht ideale Platzierung (mit teilweiser Abschattung) liefert sehr anständige Ergebnisse. Aber wenn Sie die Möglichkeit haben, die Antenne 3-5 Meter höher zu setzen oder auf das Dach zu bringen, wird sich die Reichweite vervielfachen. Alles hängt von der Höhe und der Qualität der Antenne ab.
PC-Anbindung: Steuerung über Bluetooth und Weboberfläche

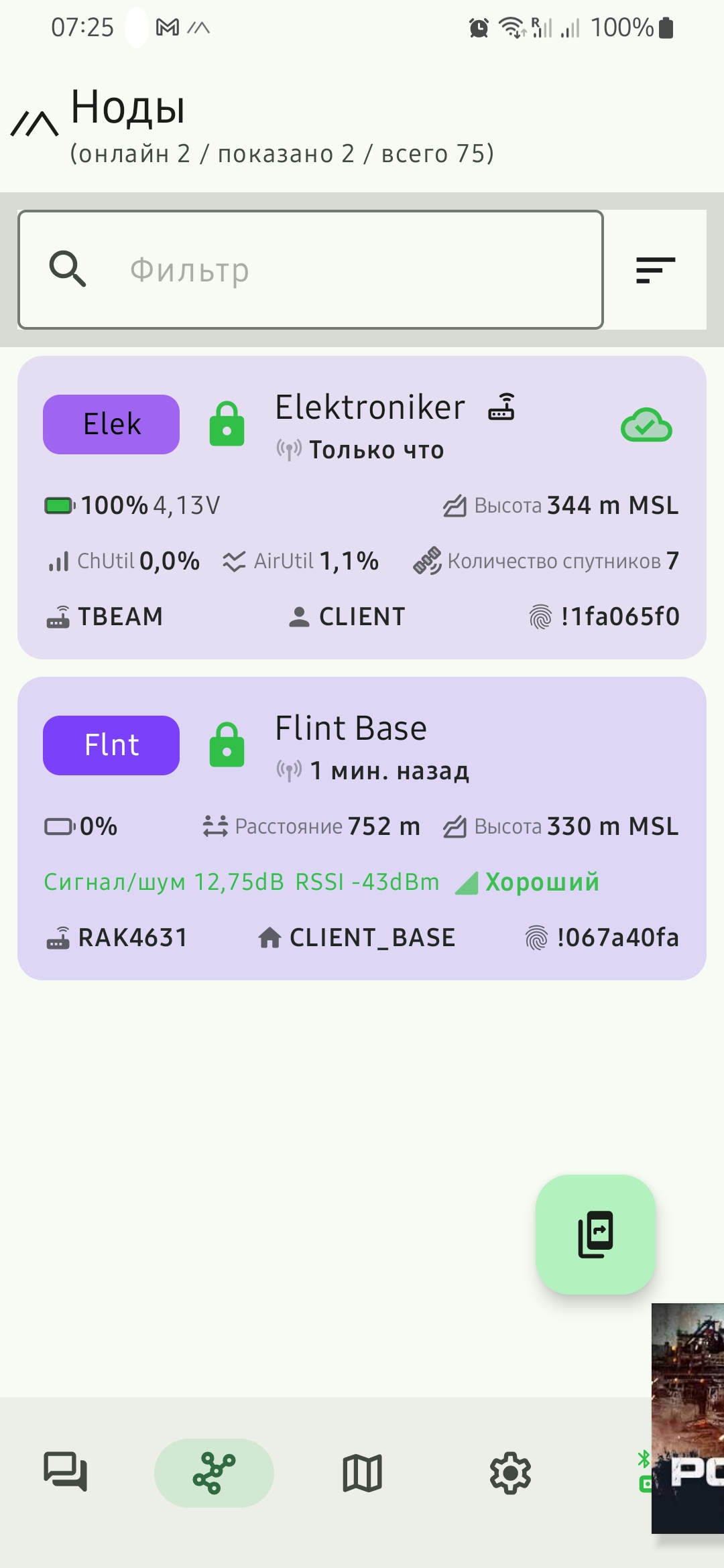

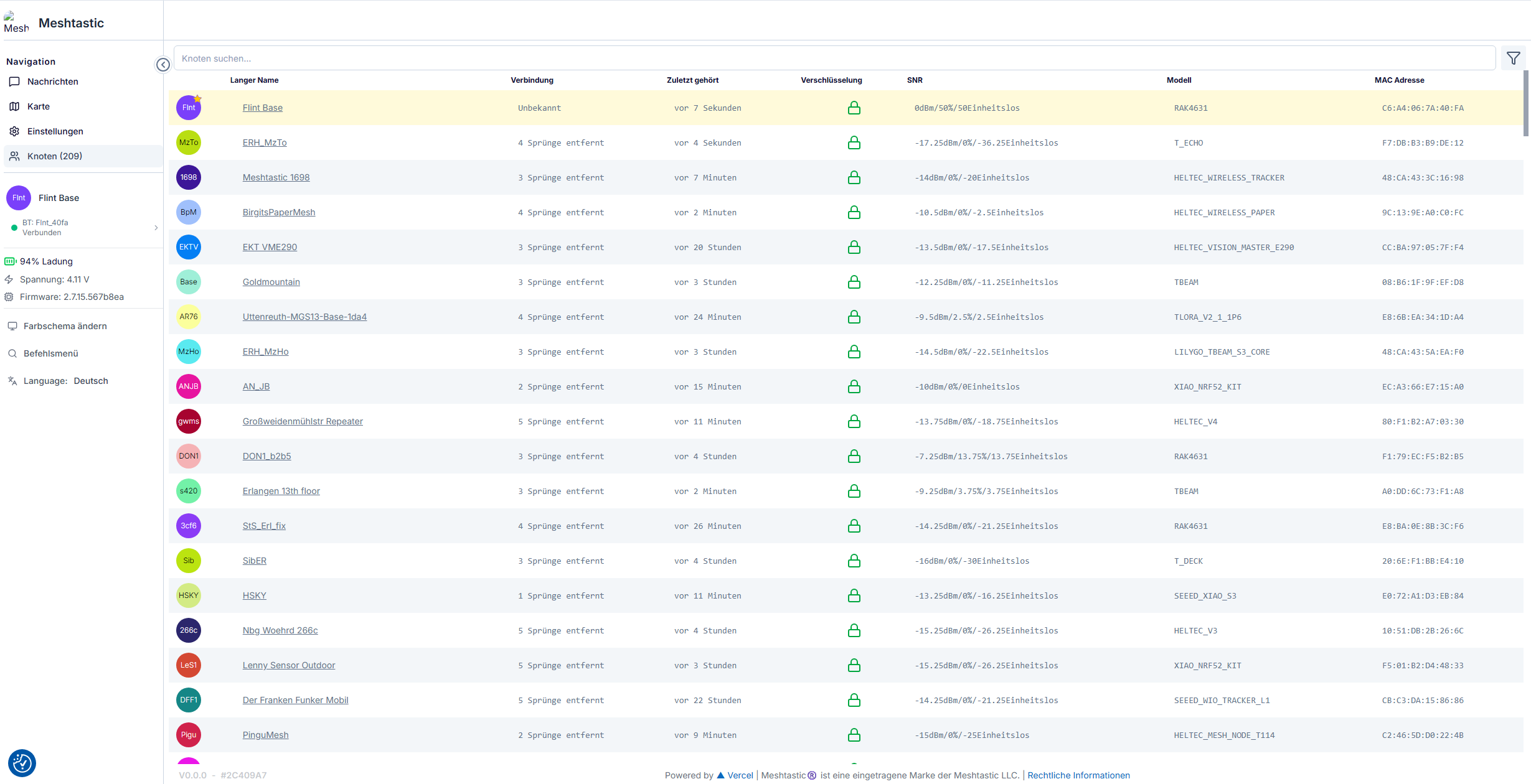

Die Node ist über Bluetooth ständig mit meinem stationären Computer (Windows 11) verbunden. Über die Meshtastic Web UI (verfügbar unter client.meshtastic.org) kann ich das Gerät fernkonfigurieren, den Zustand der Node überwachen (Ladezustand, Signalqualität, Anzahl gesendeter Pakete), eingehende Nachrichten lesen und sogar neue direkt über die Computertastatur senden.
Das ist unglaublich praktisch: Die Node hängt am Balkon, und ich sitze am Schreibtisch und steuere sie über Bluetooth (mit einer Reichweite von bis zu 10 Metern). Wenn Sie dies nachmachen möchten – stellen Sie sicher, dass Ihr Computer Bluetooth Low Energy (BLE) unterstützt. Die meisten Laptops und modernen Desktops mit integriertem Bluetooth 4.0+ sind geeignet.

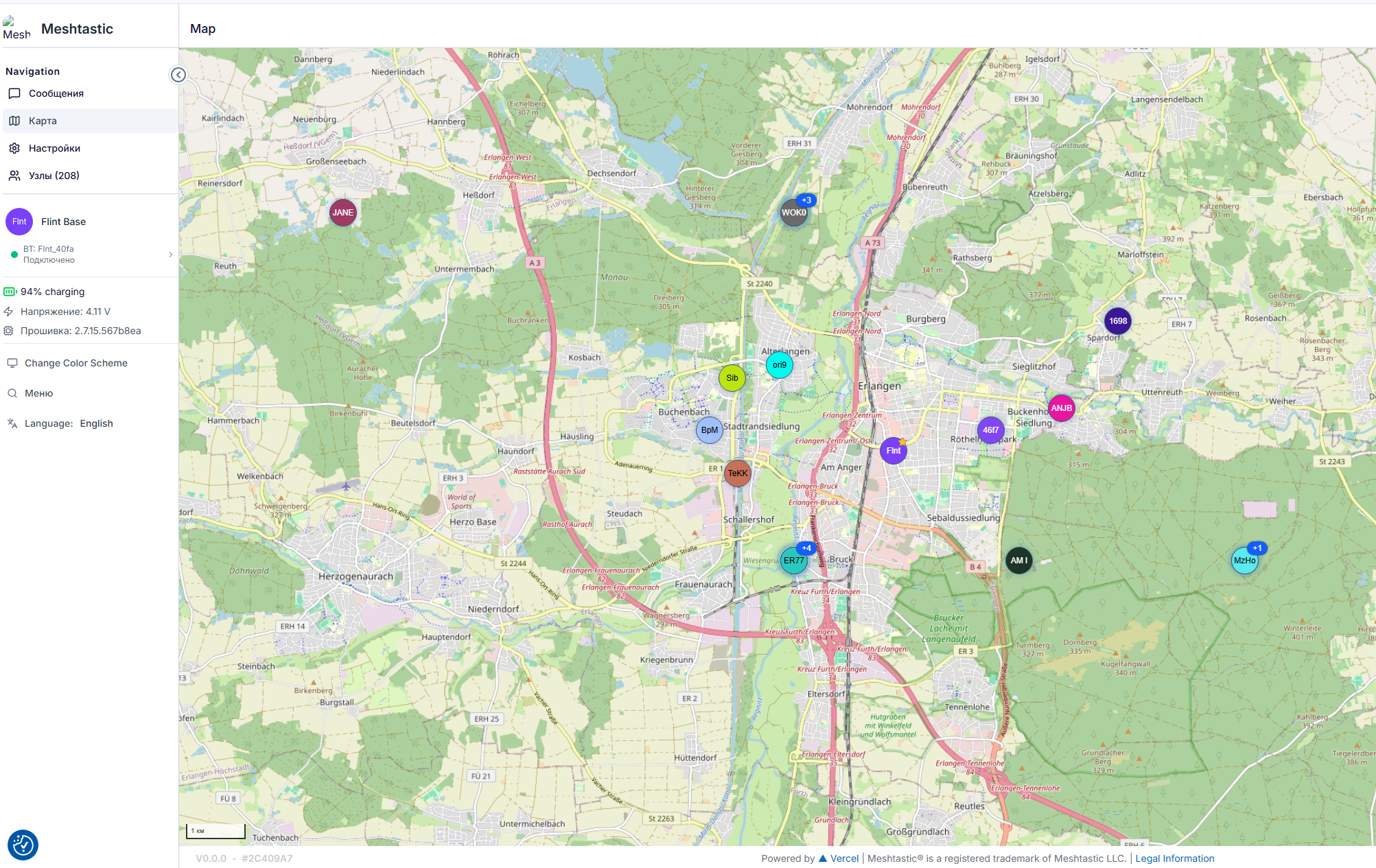

Reichweitentest: Reale Werte im städtischen Umfeld

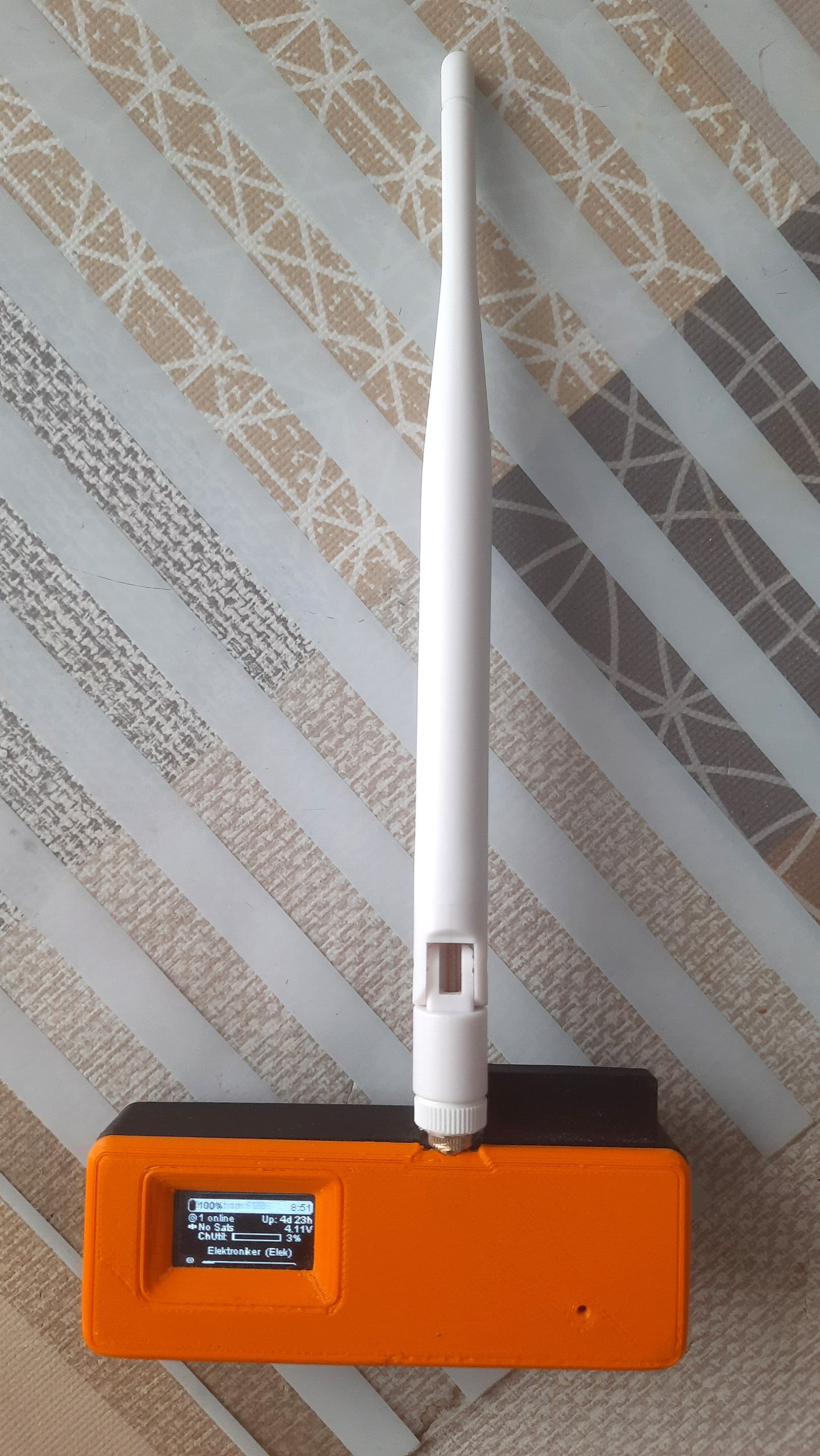

Für die Reichweitenmessung habe ich einen separaten mobilen Knoten auf Basis eines T-Beam v1.2 mit einer Stabantenne von etwa 15 cm Länge verwendet. Ich bewegte mich durch die Stadt und sendete regelmäßig Testnachrichten, um deren Zustellung an die stationäre Node zu verfolgen.
Meinen Beobachtungen zufolge hängt das Ergebnis sehr stark vom Gelände ab. In höheren Lagen (z.B. beim Aufstieg auf einen Hügel) wurde die Verbindung auf 4 km Entfernung gut. In Senken verschlechterte sich das Signal, blieb aber oft noch lesbar – hier hilft der LoRa-Modus mit seiner Störfestigkeit.
MQTT und globale Konnektivität: Wie ich Nachrichten aus dem Internet empfange

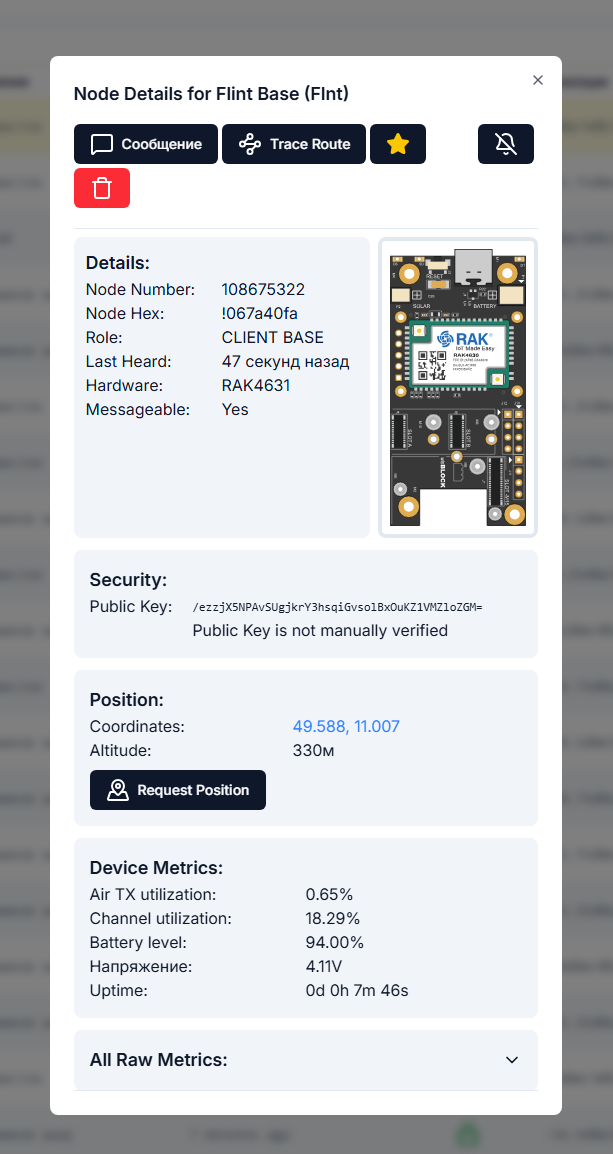

Da die Node über die Bluetooth-Verbindung zum PC Internetzugang hat, habe ich in ihren Einstellungen den MQTT-Client aktiviert. Nun werden alle Nachrichten, die auf meinem Kanal im Funkverkehr ankommen, automatisch an einen globalen MQTT-Broker (public.meshtastic.org) weitergeleitet. Und umgekehrt: Nachrichten, die von irgendjemandem auf der Welt an diesen Broker gesendet werden, werden in meinen lokalen Funkverkehr übertragen.
Das verwandelt meinen kleinen Heimknoten in einen globalen Knoten des Meshtastic-Netzwerks. Ich kann mit Enthusiasten aus den USA, Australien und Japan kommunizieren – alles über eine kleine Kiste auf dem Balkon. Dabei bleibt die AES256-Verschlüsselung aktiv, sodass meine privaten Nachrichten von niemandem außer den Teilnehmern meines Kanals gelesen werden können.
Wenn Sie sich entscheiden, MQTT zu aktivieren – erstellen Sie einen separaten Kanal für die globale Kommunikation und mischen Sie ihn nicht mit dem lokalen Chat Ihrer Familie oder Arbeitsgruppe. Sonst laufen alle Ihre Nachrichten (einschließlich privater) ins Internet aus.
Wie geht es weiter? Pläne für die Projektentwicklung
Dies ist noch ein Testaufbau, aber die ersten Ergebnisse gefallen mir bereits sehr gut. In naher Zukunft habe ich Folgendes vor:
- Eine Halterung für das Solarmodul entwerfen und anfertigen.
- Weitere Autonomietests durchführen – Messung der Akkuentladung bei unterschiedlichem Wetter und unterschiedlicher Verkehrsintensität.
- Den Betrieb unter verschiedenen Wetterbedingungen testen – wie sich das Solarmodul bei Regen, Schnee und starker Bewölkung verhält.
- Zusätzliche Reichweitentests durchführen – mit einer leistungsstärkeren Antenne und in verschiedene Richtungen vom Haus aus.
- Einen BME280-Sensor hinzufügen um Temperatur, Luftfeuchtigkeit und Druck direkt in den Funkverkehr zu übertragen. Dies würde die Node zusätzlich in eine Wetterstation verwandeln.
Fazit: Lohnt sich der Nachbau?
Definitiv – ja, wenn Sie einen stationären Punkt zur Erweiterung der Meshtastic-Abdeckung in Ihrer Gegend benötigen oder wenn Sie einen rund um die Uhr aktiven Knoten für die globale Kommunikation über MQTT haben möchten. Die RAK4630 zeigt eine rekordverdächtige Energieeffizienz, und ein Solarmodul sogar geringer Leistung (5-10 W) deckt ihren Bedarf vollständig.
Wichtige Vorteile der gebauten Node:
- Der Stromverbrauch ist so niedrig, dass ein 10-W-Modul den Akku schneller lädt, als die Node ihn entlädt.
- Reale Reichweite in der Stadt – bis zu 4 km, im Freien wird sie noch höher sein.
- Möglichkeit, die Node über Bluetooth per PC oder Smartphone zu verwalten.
- MQTT-Brücke ermöglicht die Integration der Node in globale Netzwerke und in Home Assistant.
Wenn Sie noch nie mit RAK-Platinen gearbeitet haben – keine Angst. Sie werden genau wie die ESP32 über den Standard-Meshtastic-Web-Flasher programmiert. Der einzige Unterschied ist, dass Sie zum Umschalten in den Bootloader-Modus die Reset-Taste (RST) etwa 0,5 Sekunden lang zweimal drücken müssen. Der Rest ist Standard.
Bauen Sie mit, testen Sie, teilen Sie Ihre Ergebnisse. Gemeinsam werden wir ein dezentrales Netzwerk aufbauen, das keine Angst vor Stromausfällen und fehlendem Internet haben muss.
