Эволюция вместо компромисса: заменяем micro USB на USB Type-C в T-Beam | Elektroniker.Help
🔌 Эволюция вместо компромисса: заменяем micro USB на современный USB Type-C
Дата публикации: май 2026 · Автор: Elektroniker.Help · Устройство: LILYGO T-Beam
Micro USB когда-то действительно был королём портативной электроники – компактный, привычный и дешёвый разъём можно было встретить практически в любом мобильном устройстве. Но время постепенно показало и его слабые стороны. В своей практике ремонта и доработки электроники я всё чаще сталкиваюсь именно с проблемами micro USB: разболтанные гнёзда, пропадающий контакт, нестабильная зарядка, оторванные площадки и механически повреждённые центральные язычки внутри разъёма.
LILYGO T-Beam до модернизации
Штатный micro USB разъём – слабое место платы
Почему micro USB – слабое звено?
Конструкция micro USB довольно хрупкая сама по себе – тонкая центральная пластина с контактами плохо переносит перекосы кабеля и постоянные механические нагрузки. При активной эксплуатации ресурс таких разъёмов обычно ограничивается несколькими тысячами подключений, тогда как USB Type-C рассчитан примерно на 10 000 циклов подключения и значительно лучше выдерживает ежедневное использование.
Факт: USB Type-C выдерживает до 10 000 циклов подключения, тогда как micro USB – всего около 3 000-5 000 циклов. Кроме того, симметричная конструкция Type-C исключает риск повреждения разъёма при неправильной ориентации кабеля.
Что такое LILYGO T-Beam и зачем его модернизировать?
T-Beam – это популярная мобильная плата на базе ESP32 с LoRa-модулем и GPS, которая используется для автономной радиосвязи, переносных узлов связи и построения Meshtastic-сетей. В подобных устройствах разъём постоянно испытывает механическую нагрузку: зарядка, подключение к компьютеру, работа в полевых условиях, переноска устройства. В какой-то момент становится понятно, что ремонтировать очередной micro USB уже просто не имеет большого смысла – гораздо разумнее один раз установить современный и значительно более надёжный Type-C.
Особенности USB Type-C разъёмов для замены
Интересно, что полноценный разъём USB Type-C конструктивно содержит 24 контакта и рассчитан на высокоскоростную передачу данных, USB 3.x, Power Delivery и дополнительные режимы работы. Однако в подобных модернизациях используются специальные компактные Type-C разъёмы-переходники, у которых фактически задействованы только 5 основных контактов, соответствующих стандартному micro USB – питание, земля и линии USB 2.0. Благодаря этому становится возможной относительно простая замена без серьёзной переделки самой платы устройства.
Важно! Существуют два варианта таких разъёмов – прямые и перевёрнутые. Внешне они выглядят практически одинаково, однако контактные площадки у них расположены зеркально. Именно поэтому стоит сразу заказать оба варианта, чтобы иметь возможность подобрать правильный под конкретную плату.
Переходной разъём USB Type-C – лицевая сторона
Сравнение: прямой (слева) и перевёрнутый (справа) разъёмы
Крупный план контактных площадок
Обратная сторона переходного разъёма
Для работы я использую компактные USB Type-C разъёмы, подходящие по размерам и расположению выводов. Такие переходные разъёмы в большом ассортименте продаются на AliExpress и других торговых площадках. При выборе важно учитывать, что существуют два варианта таких разъёмов – прямые и перевёрнутые. Именно поэтому я сразу заказал оба варианта – и прямой, и перевёрнутый – чтобы иметь возможность подобрать правильный вариант для пайки на плату.
Процесс модернизации: пошагово
Шаг 1: Подготовка и демонтаж дисплея
Перед демонтажем старого разъёма я временно снимаю дисплей, чтобы исключить риск его повреждения горячим воздухом. Для удаления дисплея я использую специальный паяльник со встроенным оловоотсосом. Это очень удобный инструмент для подобных работ: он позволяет одновременно прогревать вывод и сразу удалять расплавленный припой. Благодаря этому дисплей удаётся снять аккуратно, без лишнего перегрева платы и с минимальным риском повреждения контактных площадок или шлейфа дисплея.
Паяльник со встроенным оловоотсосом – незаменим для аккуратного демонтажа
Аккуратный демонтаж дисплея
Дисплей успешно снят, плата подготовлена
Шаг 2: Демонтаж старого micro USB
После подготовки старый micro USB аккуратно демонтируется при помощи термовоздушной станции. Фотографии используемой станции и другого оборудования у меня уже есть в отдельной статье. Равномерный прогрев всей зоны пайки позволяет безопасно снять разъём, не повреждая дорожки платы. Далее выполняется очистка контактных площадок и подготовка к установке нового Type-C разъёма.
Совет: При демонтаже micro USB не рекомендуется перегревать плату – используйте температуру около 350-370°C и предварительно нанесите флюс на контакты для лучшей теплопередачи. Не торопитесь, дайте припою полностью расплавиться перед снятием разъёма.
Термовоздушная станция
Старый разъём демонтирован
Контактные площадки очищены и подготовлены, нанесен флюс
Шаг 3: Установка Type-C разъёма
На подготовленные площадки наносится качественный флюс, после чего разъём сначала фиксируется и припаивается термовоздушной станцией по металлическому корпусу. Такой способ позволяет идеально выровнять и надёжно посадить разъём на своё место. После фиксации корпуса сигнальные контакты аккуратно пропаиваются паяльником под увеличением. Из-за очень маленького шага выводов здесь требуется точная работа и хороший визуальный контроль качества пайки.
Выбор подходящего варианта разъёма и подготовка к пайке – лужение корпуса и выводов
Установка и пайка разъема Type-C разъёма на плату
Контроль качества пайки под увеличением
Фиксация корпуса разъёма
Шаг 4: Усиление конструкции
На этом усиление конструкции не заканчивается. Для повышения механической прочности я дополнительно устанавливаю усиливающее проволочное крепление, которое соединяет металлический корпус разъёма с платой. Такое решение позволяет разгрузить контакты от механических рывков при подключении кабеля и заметно снижает вероятность повторного ремонта в будущем.
Рекомендация: Проволочное крепление – это не всегда обязательный, но крайне желательный элемент. Его можно сделать из медной лужёной проволоки диаметром 0.5-0.8 мм. Зафиксируйте её через монтажные отверстия на плате и пропаяйте вместе с металлическими ушками разъёма.
Проволочное усиливающее крепление
Крепление зафиксировано припоем
Работа завершена
T-Beam с новым разъёмом в работе
Результат: что получаем после модернизации
В результате T-Beam получает современный, симметричный и значительно более надёжный интерфейс USB Type-C. Кабель подключается легко и уверенно, зарядка работает стабильнее, а устройство становится намного удобнее в ежедневном использовании.
Преимущества установки Type-C:
Симметричный разъём – кабель всегда подключается с первого раза
Надёжная механическая конструкция без хрупкой центральной пластины
Увеличенный ресурс соединений (до 10 000 циклов)
Совместимость с современными зарядными устройствами
Устойчивость к перекосам и нагрузкам на кабель
Заключение: эволюция вместо бесконечных ремонтов
Для меня подобная модернизация – это не просто ремонт, а полноценное техническое обновление устройства. Вместо устаревшего и уязвимого micro USB мобильная Meshtastic-нода получает интерфейс, который соответствует современной электронике и гораздо лучше подходит для реальной эксплуатации. Замена не требует сложных инструментов или высокой квалификации – достаточно аккуратности, терпения и понимания процесса.
Если вы активно пользуетесь T-Beam или любым другим устройством с micro USB, которое часто подключается к компьютеру или зарядке – настоятельно рекомендую рассмотреть такую модернизацию. Это тот случай, когда один раз потраченные час-два работы избавят вас от регулярных проблем с контактом и стабильностью зарядки в будущем.
А если у вас есть опыт подобных переделок или вопросы по процессу – пишите в комментариях, буду рад поделиться дополнительными деталями и советами. Вместе сделаем нашу технику надёжнее и современнее.
Автономная Meshtastic-нода на базе RAK4631 с питанием от АКБ и зарядом от солнечной панели: модернизация и телеметрия | Elektroniker.Help
☀️ Автономная Meshtastic-нода на базе RAK4631 с питанием от АКБ и зарядом от солнечной панели: модернизация и телеметрия
Дата обновления: май 2026 · Автор: Elektroniker.Help · Регион: EU_868
Недавно я собрал собственную автономную Meshtastic-ноду на базе платы RAK4630 для работы в диапазоне EU_868.
Основная идея проекта – создание стационарного уличного узла с очень низким энергопотреблением, хорошей дальностью связи и возможностью длительной автономной работы.
В этой статье я подробно расскажу о всех компонентах, настройках, реальных тестах дальности и, самое главное, о полной модернизации: добавлении датчика BME280, 3D-печатном креплении и защите от конденсата.
Финальный вид ноды, установленной на балконе
Герметичный корпус с внешней антенной
RAK4630 внутри корпуса до модернизации
Конфигурация ноды: что внутри?
В качестве основы я выбрал RAK4630 – это одна из самых экономичных плат на рынке, построенная на чипе nRF52840. Её ключевое преимущество – сверхнизкое энергопотребление в режиме сна (единицы микроампер), что критически важно для автономной уличной ноды, которая должна работать неделями без подзарядки.
Компонент
Модель / Характеристики
Базовая плата
RAK4630 (nRF52840 + SX1262, EU_868)
Антенна
Фиберглассовая, 5.5 dBi, длина 40 см
Аккумулятор
Li-Ion, заявлен 13000 mAh (реальная ёмкость ~7000 mAh)
Корпус
Уличный, влагозащищённый IP65
Разъём питания
Защищённый USB Type-C (для зарядки и подключения солнечной панели)
Нода работает в режиме CLIENT_BASE, а также у неё включён MQTT для связи с интернетом. Это позволяет мне получать телеметрию и сообщения даже когда я не в зоне прямой радиовидимости – через глобальную сеть Meshtastic.
Энергопотребление: почему RAK4630 – лучший выбор
Честно говоря, энергопотребление RAK4630 меня очень впечатлило. После ESP32-плат (Heltec, TTGO, T-Beam) создаётся ощущение, что устройство потребляет буквально «ничего». Для автономных уличных нод это огромный плюс.
Результаты теста: За 4 дня непрерывной работы напряжение аккумулятора снизилось всего с 4.12 В до 4.05 В. При такой скорости разряда нода сможет работать более месяца без какой-либо подзарядки даже в пасмурную погоду.
Солнечная панель и питание: гибкость зарядки
Для питания и зарядки на корпус был выведен защищённый разъём USB Type-C. Через него можно подключать обычное зарядное устройство или солнечную панель – без разборки корпуса.
Солнечная панель 10 Вт
Контроллер заряда
Важный технический нюанс: Не подключайте солнечную панель напрямую к USB-C порту платы! Используйте контроллер заряда, который стабилизирует напряжение и предотвращает перезаряд аккумулятора.
Установка ноды: выбор места и влияние рельефа
Нода установлена на балконе пятиэтажного дома на высоте около 12 метров. Прямой обзор открывается в трёх направлениях, четвёртое частично перекрыто соседним домом.
Карта зоны покрытия (нажмите для увеличения)
Подключение к ПК: управление через Bluetooth и веб-интерфейс
Нода постоянно подключена по Bluetooth к моему стационарному компьютеру. Через Meshtastic Web UI я могу удалённо настраивать устройство и контролировать его состояние.
Meshtastic Web UI – главный экран
Список видимых узлов в эфире
Информация о ноде
Тестирование дальности: реальные цифры в городских условиях
Для тестирования дальности я использовал мобильный узел на базе T-Beam v1.2.
Мобильный узел на базе T-Beam v1.2
На возвышенности связь стабильно работала на расстоянии до 4 км. В низине сигнал ухудшался, но оставался читаемым благодаря помехоустойчивости LoRa.
MQTT и глобальная связь: как я получаю сообщения из интернета
Благодаря MQTT моя маленькая домашняя нода превращается в глобальный узел сети Meshtastic. При этом шифрование AES256 остаётся включённым.
Совет по безопасности: Создайте отдельный канал для глобального общения через MQTT, не смешивайте его с приватными локальными чатами.
🛠 Модернизация ноды: датчик BME280, защита от конденсата и 3D-крепление
После нескольких недель успешной работы в роли ретранслятора я решил расширить функционал устройства. Моей целью было превратить ноду не просто в пассивный узел сети, а в полноценную метеостанцию, публикующую телеметрию об окружающей среде. Кроме того, возникла необходимость решить проблему с потенциальным образованием конденсата внутри герметичного корпуса при перепадах температур. В итоге был проведён комплекс работ, о которых я расскажу по порядку.
Разработка 3D-моделей: верхняя крышка и нижнее крепление
Чтобы разместить датчик и обеспечить циркуляцию воздуха для корректных замеров, стандартная компоновка корпуса требовала изменений. Я спроектировал в Fusion 360 две детали: верхнюю крышку корпуса с вентиляционными прорезями и нижнюю часть для крепления датчика BME280 на корпус ноды. Весь дизайн создавался с нуля под конкретные размеры моего гермобокса. После нескольких итераций и пробной печати я получил подходящие модели корпусов для датчика в двух вариантах: первый – корпус 26 мм диаметром для установке на маленьком гермобоксе и второй – корпус диаметром 40 мм для крепления на гермобоксе большего размера или на выносном кронштейне (эта модель является усовершенствованной)
Внешний вид готового корпуса
Вид снизу
Усовершенствованный корпус 40 мм
Общий вид корпуса 40 мм
Детали отдельно
3D-печать на Artillery Hornet и финальная сборка
Все детали были напечатаны на моём 3D-принтере Artillery Hornet из PLA-пластика – понятно, что он не совсем подходит для уличного использования. Но другого филамента типа PETG у меня пока в наличии нет, к тому же нода экспериментальная – посмотрю насколько детали будут устойчивы к ультрафиолету и перепадам температур. Печать прошла хорошо, детали получились прочными и аккуратными. После этого я приступил к установке. Плату с датчиком BME280 я закрепил на нижней стойке с помощью силиконового герметика, следя затем, чтобы случайно не закрыть отверстие в крышке датчика. Провода от датчика вывел внутрь корпуса. Датчик в сборе закрепил на гермобоксе так же с помощью силиконового герметика, обеспечив герметичное прилегание датчика к корпусу.
Добавление датчика BME280: теперь нода «чувствует» погоду
На плату RAK4630 был установлена плата датчика BME280 от Bosch. Этот сенсор замечателен тем, что измеряет сразу три параметра: температуру, влажность и атмосферное давление. Я подключил его к интерфейсу I2C, аккуратно припаяв к соответствующим контактам на плате. Теперь моя нода через определенное время автоматически публикует в эфир Meshtastic и в MQTT актуальные показания: температуру воздуха, относительную влажность и барометрическое давление. Это невероятно удобно – в любой момент через приложение на смартфоне я могу узнать погоду прямо у себя на балконе, даже находясь вдали.
Общий вид деталей и датчика BME280
Датчик в сборе
Установка датчика BME280 на корпус ноды
Припайка датчика к плате и закладка силикагеля
PFTE-мембрана наклеена на корпус ноды
Датчик телеметрии на корпусе крупно
Защита от конденсата: мембрана PTFE и силикагель
Самым важным этапом стала борьба с конденсатом. При охлаждении воздуха внутри герметичного корпуса неизбежно выпадает роса, что может привести к коррозии контактов и выходу электроники из строя. Я решил эту проблему комплексно:
Мембрана PTFE: В нижней части корпуса я аккуратно просверлил небольшое отверстие и заклеил его специальной дышащей мембраной из пористого тефлона (PTFE). Эта мембрана свободно пропускает воздух и молекулы воды в газообразном состоянии, эффективно выравнивая давление внутри и снаружи корпуса, но при этом полностью блокирует проникновение жидкой воды и пыли (класс защиты IP68).
Силикагель: Для абсорбции остаточной влаги я поместил внутрь корпуса пакетик с силикагелем весом 10 грамм (осушитель). Теперь даже при резком перепаде температур внутри корпуса поддерживается сухой микроклимат.
Эти две простые меры гарантируют долгую и надёжную работу электроники в любых погодных условиях.
Нода работает после проведенной модернизации
Flint Base: телеметрия с датчика BME280 в приложении Meshtastic
Результат модернизации: Теперь моя нода не только ретранслирует трафик, но и выступает в роли полноценной уличной метеостанции. Я получаю точные данные о температуре, влажности и давлении в реальном времени. Защита от конденсата позволяет не беспокоиться о состоянии электроники даже во время затяжных дождей и резких похолоданий.
📦
3D-модели для печати корпуса 26 мм
Скачайте STL-файлы всех деталей корпуса 26 мм:
верхняя крышка с вентиляцией и нижнее крепление для датчика BME280.
Основные задачи по модернизации уже выполнены: датчик BME280 успешно интегрирован и публикует телеметрию. В ближайшее время я планирую:
Протестировать работу ноды в разных погодных условиях (дождь, снег, сильная облачность).
Провести дополнительные тесты дальности связи с более мощной антенной.
Интегрировать данные телеметрии в Home Assistant для автоматизации домашних процессов (например, управление вентиляцией).
Приглашаю к обсуждению: Если вы уже собирали подобную солнечную ноду или хотите повторить мой опыт – пишите в комментариях. Буду рад поделиться STL-файлами для 3D-печати, схемой подключения BME280 и помочь с настройкой прошивки. Вместе мы сделаем Mesh-сеть больше, умнее и стабильнее.
Заключение: стоит ли повторять?
Однозначно – да. RAK4630 показывает рекордную энергоэффективность, а модернизация с BME280 и защитой от конденсата превращает ноду в высокотехнологичный инструмент для энтузиаста LoRa и Meshtastic.
Ключевые преимущества собранной и модернизированной ноды:
Энергопотребление настолько низкое, что панель 10 Вт заряжает аккумулятор быстрее, чем нода разряжает.
Реальная дальность в городе – до 4 км.
Возможность управлять нодой через Bluetooth с ПК или смартфона.
MQTT-мост для интеграции в глобальную сеть и Home Assistant.
Полная защита от конденсата и долговечная 3D-печатная оснастка.
Собирайте, модернизируйте, делитесь результатами. Вместе мы построим децентрализованную сеть, которая не боится отключений электричества и отсутствия интернета.
Однажды я просматривал немецкие сайты на тему электроники и микроконтроллеров и увидел интересную статью электронщика и фотографа Harald Kreuzer на своем персональном сайте. В ней автор рассказал, как доработал свой miniPC Minisforum UM690S – заменил нижнюю крышку с двумя небольшими довольно шумными кулерами на самодельную, напечатанную на 3D-принтере с тихим кулером 12 см. Я заинтересовался подобной идеей – доработать свой miniPC GEM-12 Chatreey. В нем установлено два кулера – первый в верхней части охлаждает радиатор процессора, а второй в нижней части охлаждает SSD, модули памяти и VRM (систему питания) процессора.
Как я реализовал эту идею – смотрите дальше. Осторожно – много фото!
Оригинальная нижняя крышка выглядит вот так. При моделировании новой крышки я отказался от выступающих ножек и креплений для упрощения печати.
Внутренняя сторона крышки с кулером. Нельзя сказать, что он слишком громкий, но на больших оборотах его хорошо слышно. Этот кулер имеет 4 пин и работает от напряжения 5 вольт, а тот, который я устанавливаю – от 12 вольт (тоже 4 пин), поэтому я установил для питания повышающий DС-DС модуль. Я уже отрезал коннектор и подключил к новому кулеру через этот модуль.
Внутренние компоненты miniPC, которые охлаждаются кулером.
В Fusion 360 я создал первый вариант нижней крышки – для кулера толщиной 25 мм. У меня в наличии была металлическая решетка и я ее планировал установить в этот корпус для защиты лопастей от случайного попадания крупных предметов.
Сечение корпуса.
Готовая часть корпуса с установленными решеткой и кулером.
Вид с внутренней стороны. Для того, чтобы кулер поместился в корпус необходимо обрезать углы. Закрепил термоклеем. Так как это был пробный вариант, готовый корпус содержит ошибки – стойки для винтов крепления коротки, для крепления его к miniPC необходимо использовать более длинные болты.
С учетом ошибок я сделал новую модель корпуса – для кулера толщиной 12 мм, который заказал на Aliexpress. Также воспользовался видео-уроками на YouTube для создания “сотовой” решетки.
Вид внутренней стороны.
Сечение новой крышки.
Корпусный макет кулера 12 см показывает, где нужно обрезать углы у кулера при установке в корпус.
Готовый корпус с установленным кулером, закрепленным двухсторонней пенистой лентой толщиной около 1 мм в 2 слоя, чтобы был небольшой просвет между лопастями и решеткой.
С Aliexpress заказал модули повышающего DС-DС преобразователя. Он настраиваемый – можно повышать с 3.7 вольт до 5, 8, 9 и 12 вольт с нагрузкой до 500 мА. По нагрузке – модуль легко с запасом питает кулер.
Модуль реально очень маленький, я защитил его термоусадочной трубкой.
Вид на установленный корпус снизу. Установил мягкие резиновые ножки.
Общий вид на miniPC. Сверху с помощью двухстороннего скотча закрепил USB-хаб.
Вид сбоку. Так как считаю этот вариант экспериментальным, я никак не обрабатывал напечатанный корпус. Виден шов и структура слоев печати. В продолжении темы – возможно, сделаю еще вариант с кулером от Noctua и с финальной обработкой корпуса и покраской.
Вид снизу.
Замена нижней крышки с небольшим кулером на корпус с кулером большего размера позволило улучшить охлаждение за счет усиления воздушного потока. Звук от работающего кулера тоже стал немного тише.
Для управления кулерами miniPC я использую программу Fan Control. Она позволяет гибко настраивать работу системы охлаждения в зависимости от нагрузки.

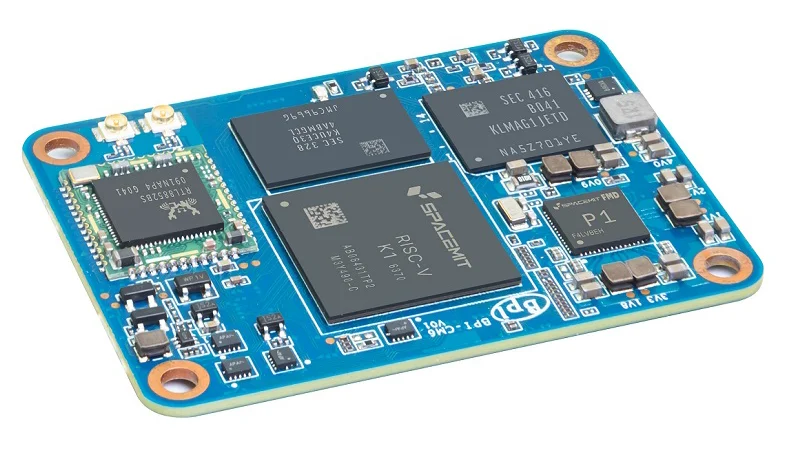

В ассортименте Banana Pi появился вычислительный модуль BPI-CM6 — это альтернатива Raspberry Pi CM4, выполненная на процессоре с открытой архитектурой RISC-V вместо Arm. Новинка подходит для создания систем промышленного контроля и автоматизации, NAS-устройств, робототехники, периферийных решений и пр.
По форме, габаритам и расположению коннекторов новинка идентична Raspberry Pi CM4. Задействован чип SpacemiT K1, который объединяет восемь 64-битных ядер RISC-V, графический блок Imagination BXE-2-32 с поддержкой OpenCL 3.0, OpenGL ES3.2 и Vulkan 1.3, а также нейропроцессорный узел (NPU) с производительностью до 2 TOPS для ускорения ИИ-операций.

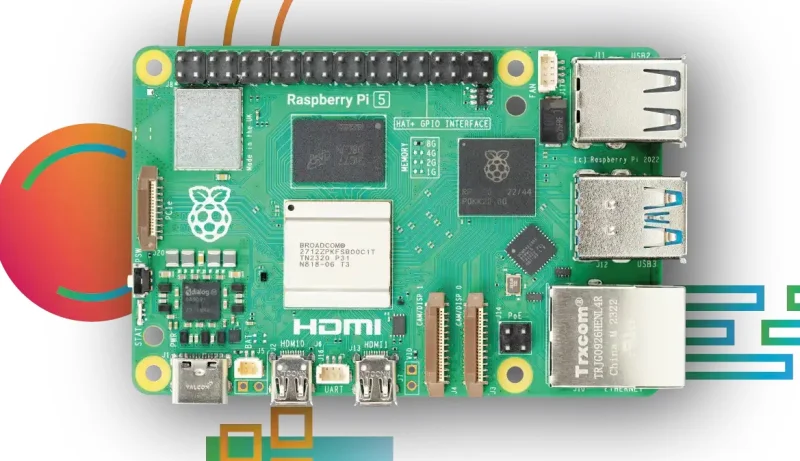

Одноплатная система Raspberry Pi в своё время стала настоящим подарком для энтузиастов благодаря сочетанию доступности и широкой функциональности. Имя это буквально стало нарицательным, а сама система породила массу подражателей. Сегодня Raspberry Pi по своим характеристикам всё более приближается к полноценному настольному ПК — новые итерации получают всё более мощные процессоры, а также невиданные ранее возможности вроде подключения NVMe-накопителей.
