MeshCenter: история создания центра управления для Meshtastic

30.07.202605.07.2026 от Elektroniker

MeshCenter: история создания центра управления для Meshtastic

Дата обновления: июль 2026 · Автор: Elektroniker.Help

💡 Как увлечение одной идеей, помощь искусственного интеллекта и любовь к электронике переросли в большой и сложный проект

💬 Всё началось с простого желания — написать небольшой веб-чат для своей Meshtastic-ноды. У меня есть автономная Meshtastic нода на базе платы RAK4631 и я хотел, чтобы можно было отправлять и получать сообщения не только через телефон или через web-браузер на компьютере, но и через свой самодельный web-интерфейс. Думал, что это будет пара десятков строк кода, небольшой Flask-сервер и минимум интерфейса. Просто потренироваться, пощупать технологии, понять, как вообще работает веб-разработка.

😅 Как же я ошибался.

⚡ Постепенно я начал добавлять новые функции: отображение списка узлов, телеметрию, работу с камерой, сохранение истории… И вот, спустя почти месяц вечеров и выходных, этот “простой чатик” превратился в MeshCenter — полноценный браузерный центр управления для Meshtastic-базовых станций на Raspberry Pi.

🎯

Попробуйте сами: интерактивное онлайн-демо

Чтобы любой желающий мог оценить функциональность проекта без установки и настройки, я подготовил интерактивное онлайн-демо. Оно доступно по ссылке meshcenter.elektroniker.help/preview/ и представляет собой полностью рабочий интерфейс MeshCenter с симулированными данными.

В демо-версии вы сможете:

🗺️ Смотреть ноды на карте и получать о них информацию;
📡 Просматривать список узлов с их статусом и телеметрией;
📈 Изучать графики температуры, влажности, давления и энергопараметров;
📷 Тестировать интерфейс управления камерой с примером видеопотока;
🖼️ Знакомиться с галереей и системой импорта/экспорта данных.

Демо не требует установки, регистрации или дополнительного ПО — просто откройте ссылку в браузере на компьютере или планшете. Это отличный способ «пощупать» проект перед тем, как разворачивать его на своём Raspberry Pi.

🚀 Открыть интерактивное демо

🧑‍🔧 Кто я и почему я это делаю

Прежде чем рассказывать о технических деталях, я должен честно признаться: я не программист. По образованию и основной деятельности я электронщик. Большую часть своей профессиональной жизни я занимаюсь ремонтом компьютерной техники: ноутбуков, мониторов, моноблоков (All-in-One). Это моя основная работа, и я хорошо знаю, как устроена электроника “снизу”, на уровне компонентов, схем и пайки.

💻 Программирование для меня — это увлечение и хобби. Я никогда не учился на программиста, не работал в IT-компаниях и не писал коммерческий код. Всё, что я делаю в этой области — это результат самообразования, любопытства и желания разобраться, как работают современные технологии.

🤖 И в этом мне очень помогает искусственный интеллект. В процессе работы над MeshCenter я активно использовал ChatGPT, DeepSeek и другие языковые модели. Это то, что сейчас называют “вайбкодинг” (vibe coding) — когда ты не просто пишешь код, а буквально “чувствуешь” процесс, взаимодействуя с ИИ, который помогает генерировать идеи, объяснять сложные концепции и писать рабочие фрагменты кода. Это невероятно ускоряет обучение и позволяет человеку, не имеющему глубокого бэкграунда в программировании, создавать реально работающие проекты.

📅 Вся разработка — от первой идеи до текущей версии — заняла у меня чуть меньше месяца. И это стало для меня не просто созданием полезного инструмента, но и настоящим учебным курсом по веб-разработке, работе с API, асинхронному программированию и фронтенду.

🌐 Что уже есть в мире Meshtastic и зачем нужен MeshCenter

📡 Meshtastic — это проект с открытым исходным кодом, который использует LoRa-радиомодули для создания децентрализованных, защищённых mesh-сетей без сотовой связи и интернета. Устройства обмениваются текстовыми сообщениями, телеметрией и координатами на большие расстояния (до нескольких километров в городе и десятков — в поле).

У Meshtastic уже есть официальные приложения, разработанные профессиональными командами программистов, которые трудятся над ними уже много лет:

🌍 Официальный веб-клиент — client.meshtastic.org — мощное веб-приложение для управления нодами, настройки и обмена сообщениями.
📱 Мобильные приложения для Android и macOS — полнофункциональные клиенты с широчайшим набором возможностей: от базовой настройки до детальной телеметрии, карт, групповых каналов и многого другого.

Кроме того, существуют и другие независимые проекты, например MeshMonitor (meshmonitor.org) — современная, многофункциональная система для мониторинга mesh-сетей. Она поддерживает не только Meshtastic, но и MeshCore, а также MQTT-брокеры, предоставляя интерактивные карты, чаты, телеметрию, удалённое администрирование и даже автоматизацию с триггерами. Это решение ориентировано на профессиональное развёртывание и централизованный мониторинг.

Эти приложения — это профессиональный, коммерческий уровень разработки. Там работают целые команды, используются современные фреймворки, CI/CD, тестирование и другие индустриальные практики. И они действительно хороши.

 🎯 Так зачем же нужен MeshCenter?
 MeshCenter не пытается заменить официальные приложения. Он решает другую задачу.
 Если вы хотите развернуть стационарный шлюз, ретранслятор или домашнюю базовую станцию, то постоянно держать телефон рядом или открывать веб-клиент на полную мощность неудобно. Нужен лёгкий, минималистичный интерфейс, который: ✅ работает постоянно на Raspberry Pi Zero 2W;
✅ доступен из любого браузера в локальной сети;
✅ не требует установки дополнительного ПО;
✅ потребляет минимум ресурсов;
✅ предоставляет быстрый доступ к основным функциям: чат, телеметрия, камера.
 MeshCenter — это именно такой инструмент. Он не претендует на звание “убийцы” официальных приложений, а скорее дополняет их, предоставляя удобный постоянный доступ к базовым функциям вашей стационарной ноды.

⚡ Ключевые особенности MeshCenter

🌐 Браузерный интерфейс — доступ с любого устройства

📦 Не требует установки ПО на клиентских устройствах

💻 Работает на ПК и планшетах

📱 Адаптивный десктопный интерфейс

🔓 Открытый исходный код (Open Source)

🍓 Спроектирован для Raspberry Pi

📡 Работает со стандартной прошивкой Meshtastic

🧩 Модульная архитектура для лёгкого расширения

MeshCenter сочетает в себе лёгкость и функциональность, предоставляя именно то, что нужно для стационарной Meshtastic-станции — без излишеств, но с продуманными деталями.

🔧 Конфигурация: RAK4631 + Raspberry Pi Zero 2W

📟 В основе моей системы лежит RAK4631 — компактная плата с чипом nRF52840 и LoRa-модулем SX1262. Она потребляет менее 100 мА в активном режиме и способна работать от батареи или солнечной панели очень долго. Это идеальная “нода-трудяга” для круглосуточного дежурства.

Raspberry Pi Zero 2W — мозг MeshCenter

Но у RAK4631 нет встроенного веб-сервера. Поэтому я добавил к нему Raspberry Pi Zero 2W через USB-порт (RAK4631 подключается как последовательное устройство /dev/ttyACM0). Pi работает под управлением Raspberry Pi OS Bookworm и выполняет роль мозгового центра:

📥 принимает данные от RAK4631 через Meshtastic CLI;
⚙️ обрабатывает их;
🌐 отдаёт веб-интерфейс через Flask;
📷 управляет камерой (если она подключена).

В итоге получилась базовая станция, доступная по Wi-Fi с любого устройства в локальной сети.

Собранная система: RAK4631 + Raspberry Pi Zero 2W

🍓 Почему Raspberry Pi Zero 2W?

Для MeshCenter я выбрал Raspberry Pi Zero 2W — и это был осознанный выбор. Эта модель предлагает оптимальный баланс между производительностью и энергопотреблением. Четырёхъядерный процессор ARM Cortex-A53 на 1 ГГц обеспечивает достаточную мощность для веб-сервера, обработки телеметрии и потокового видео, а при этом Zero 2W потребляет всего около 200-250 мА в режиме простоя.

🔌 Подключение через USB и гибкость системы

Одна из главных фишек этой связки — простота подключения. RAK4631 подключается к Raspberry Pi Zero 2W через штатный USB-порт, и для этого не требуется никаких дополнительных модификаций, перепаек или специальных кабелей. Просто берёте стандартный USB-кабель (micro-USB на RAK4631 и USB-A или micro-USB на Pi — в зависимости от модели), соединяете их — и система готова к работе.

Плата RAK4631 определяется в системе Raspberry Pi как последовательное устройство /dev/ttyACM0, и MeshCenter через Meshtastic CLI легко с ним взаимодействует. Это решение максимально универсально и не требует от вас навыков пайки или глубоких знаний электроники.

И здесь кроется ещё один приятный бонус: если вы отключите питание Raspberry Pi (например, чтобы сэкономить батарею в полевых условиях), RAK4631 продолжит работать как обычная автономная Meshtastic-нода. Она останется доступной:

📱 По Bluetooth — через мобильное приложение Meshtastic для Android или iOS;
💻 Через веб-интерфейс — стандартный Meshtastic Web Client на компьютере (подключение по Bluetooth).

То есть вы не теряете управление нодой — она просто переключается в “родной” режим работы, без участия Pi. А когда вы снова подадите питание на Raspberry Pi (или включите его обратно), MeshCenter автоматически восстановит связь и продолжит работу с того места, где остановился. Это даёт двойную гибкость: вы можете использовать мощный веб-интерфейс с расширенными функциями (телеметрия, камера, графика), когда Pi включён, или перейти на лёгкий мобильный клиент, когда Pi выключен.

Такая архитектура делает систему отказоустойчивой и энергоэффективной — вы сами решаете, в каком режиме работать в каждый момент времени.

Однако MeshCenter не ограничивается только Zero 2W. Вы можете использовать любую модель Raspberry Pi, начиная с Raspberry Pi 3B+ и выше:

🍓 Raspberry Pi 3B+ — чуть более мощный, но и более энергозатратный; отличный вариант, если Zero 2W недоступен.
🍓 Raspberry Pi 4 — значительно более производительный, позволяет работать с более высокими разрешениями видео и FPS.
🍓 Raspberry Pi 5 — максимальная производительность для самых требовательных сценариев.

Если вы планируете питать систему от солнечной панели или аккумулятора, Zero 2W остаётся лучшим выбором. Для стационарных установок с постоянным питанием можно использовать более мощные модели — MeshCenter будет работать на всех.

📶 Управление Wi-Fi: лёгкая настройка сети

Одной из удобных функций MeshCenter стал встроенный Wi-Fi Manager для Raspberry Pi, который позволяет управлять сетевыми подключениями прямо из браузера.

Что можно делать:

📊 просматривать текущее Wi-Fi-подключение, уровень сигнала (RSSI и проценты), скорость передачи (RX/TX link bitrate);
🌐 видеть IP-адрес, шлюз и статус доступа в интернет;
🔍 сканировать доступные Wi-Fi-сети поблизости;
🔗 подключаться к новым сетям, автоматически используя сохранённые учётные данные;
🗑️ забывать сохранённые профили Wi-Fi.

🔒 Важно: все настройки Wi-Fi выполняются через штатный NetworkManager Raspberry Pi. Сами пароли MeshCenter не хранит — это ответственность системы. Такое решение безопасно и не добавляет лишних сущностей в проект.

⚡ Энергопотребление: плата за функциональность

Сам RAK4631 очень экономичен, но Raspberry Pi уже “ест” ощутимо больше. И когда я добавил камеру… В общем, вот что получилось в реальных замерах:

📟 RAK4631 (без Pi) — ≈ 50-100 мА (зависит от режима передачи и частоты);
🍓 RAK4631 + Pi Zero 2W (в простое) — ≈ 200-250 мА;
⚡ RAK4631 + Pi Zero 2W (активная работа с веб-интерфейсом и телеметрией) — ≈ 400-500 мА;
📷 + включённая камера в режиме видео — пики до 650-850 мА.

🔋 Это важно учитывать, если вы питаете систему от аккумулятора или солнечной панели. При установке в полевых условиях я рекомендую использовать PowerBank с поддержкой пассивного охлаждения или небольшой солнечный контроллер с аккумулятором на 10-20 А·ч.

📷 Камера: видеопоток и фотосъёмка в одном интерфейсе

Одной из самых интересных и сложных частей стала интеграция камеры. У меня стоит Raspberry Pi Camera OV5647 (5 Мп). Это старая, но проверенная камера, которая отлично работает с Pi Zero 2W через библиотеку Picamera2.

Теперь управление камерой объединено в единый, интуитивно понятный интерфейс. Всё работает в двух основных режимах, которые плавно переключаются при смене вкладок.

Интерфейс камеры — Управление камерой в MeshCenter

🎥 Камера

Когда вы переходите на вкладку “Camera”, камера автоматически запускает MJPEG-поток. Вы можете настроить:

📐 разрешение (от 320×240 до 1920×1080);
🎞️ частоту кадров (от 5 до 30 FPS);
🎨 качество JPEG (от 40% до 90%).

Также есть возможность сделать скриншоты прямо из транслируемого видео с предустановленными параметрами качества.

🖼️ Галерея: просмотр, управление и экспорт

Все сохранённые изображения — как скриншоты из видео, так и полноценные фото — попадают в галерею. Теперь она стала ещё удобнее:

👁️ можно просматривать все снимки прямо в браузере;
⬇️ скачивать изображения на компьютер — по одному или все сразу;
🗑️ удалять ненужные снимки (по отдельности или массово).

Галерея полностью интегрирована с хранилищем Raspberry Pi, так что все файлы физически лежат на устройстве и доступны для дальнейшей работы.

Галерея MeshCenter — Галерея изображений в MeshCenter

📈 Телеметрия: данные, графики и экспорт

MeshCenter собирает и отображает телеметрию с Meshtastic-ноды и внешних датчиков:

📊 Параметры устройства: напряжение, уровень заряда батареи, утилизация канала, воздушная загрузка, аптайм.
🌡️ Данные с датчиков (BME280, INA226): температура, влажность, давление, ток, мощность.

Телеметрия автоматически сохраняется в историю. Вы можете просматривать её в виде графиков, выбирая интервалы: 1 час, 6 часов, 12 часов, 24 часа, 7 дней или 30 дней.

График Environment Sensors — История температуры, влажности и давления

График Power Sensors — Напряжение, ток и мощность на графике

Кроме того, добавлена возможность экспорта данных:

🌡️ Environment Sensors — температура, влажность, давление;
⚡ Power Sensors — напряжение, ток, мощность.

Экспорт доступен в формате CSV или JSON — это удобно для дальнейшего анализа в сторонних инструментах, построения отчётов или интеграции с другими системами.

Экспорт телеметрии — Экспорт данных телеметрии

📡 Управление узлами: список, фильтры, импорт/экспорт

MeshCenter автоматически обнаруживает узлы в сети и ведёт их локальную базу. Для каждого узла отображается:

📛 имя и ID;
🖥️ аппаратная модель (HW);
📶 уровень сигнала (RSSI);
📊 отношение сигнал/шум (SNR);
🔢 количество хопов (прыжков) до узла;
🕐 время последнего появления в сети.

Узлы можно фильтровать, искать, отмечать как ⭐ “Избранные” (быстрый доступ) или 🚫 “Игнорируемые” (скрыть из основного списка).

Также доступны импорт и экспорт всей базы узлов в CSV и JSON — это упрощает резервное копирование, перенос на другое устройство или обмен списком контактов между станциями.

Управление узлами — Фильтры и инструменты управления узлами

🏗️ Архитектура и хранение данных

MeshCenter построен как монолитное Flask-приложение, но уже сейчас код разделён на логические модули: api/, camera/, meshsrv/, storage/, telemetry/, utils/. Это упрощает поддержку и будущее расширение.

Все данные хранятся в JSON-файлах — без внешней базы данных. Это делает установку простой, а бэкапы — элементарными. Просто скопируйте папку data/ на новый Pi — и всё работает.

🛤️ Путь к созданию: от идеи до реализации

Работа над MeshCenter стала для меня не просто созданием полезного инструмента, но и глубоким погружением в современные технологии веб-разработки. В процессе я получил практические знания:

🔧 как устроены веб-приложения на базе Flask и как строить REST API;
🔄 как взаимодействовать с внешними процессами (Meshtastic CLI) и обрабатывать их вывод;
📷 как управлять камерой Raspberry Pi через Picamera2 и организовывать потоковое видео;
🎨 как строить интерфейсы на чистом JavaScript (без тяжёлых фреймворков) и делать их удобными и отзывчивыми;
📊 как работать с графиками (Chart.js), JSON-хранилищем, асинхронными операциями и многопоточностью.

Каждый модуль проекта — это отдельная история изучения и экспериментов. И хотя код не претендует на звание “индустриального стандарта”, он стал для меня мостиком от “железа” (которое я хорошо знаю) к “софту” (который я теперь тоже начинаю глубже понимать).

🚀 Планы на будущее

Проект живёт и развивается. В ближайших планах:

🌦️ Интеграция с погодными сервисами — отображать текущую погоду рядом с сенсорными данными.
⚙️ Веб-редактор настроек — чтобы менять конфигурацию прямо из браузера, без редактирования файлов.
📡 Поддержка MQTT — для интеграции с Home Assistant.
🧩 Плагинная архитектура — чтобы любой желающий мог добавить свой модуль.

И конечно, я продолжаю учиться. Каждый день в этом проекте даёт мне новые знания, и это для меня самое ценное.

💎 Заключение

То, что начиналось как простой “чат для практики”, превратилось в полноценную платформу для управления Meshtastic-станцией. MeshCenter уже сейчас помогает мне следить за сетью, общаться, делать снимки и анализировать телеметрию — всё через браузер, с любого компьютера в доме.

💡 Этот проект — доказательство того, что даже без профессионального бэкграунда, с помощью современных инструментов (включая ИИ), можно создавать реально работающие системы. Главное — желание, любопытство и готовность учиться.

🔨 Текущий статус разработки

На сегодняшний день основной планируемый функционал MeshCenter уже реализован и успешно работает в моей домашней сети. Проект достиг той стадии, когда он полностью покрывает мои базовые потребности: чат, телеметрия, управление камерой, работа с узлами — всё это стабильно функционирует и доступно через браузер.

Однако, как это часто бывает в разработке, самое интересное начинается после того, как “всё работает”. Теперь мои основные усилия смещаются в сторону оптимизации и устранения недочётов. Я планирую:

🧹 Рефакторинг кода — улучшить структуру, убрать дублирование и сделать код более читаемым;
⚡ Оптимизация производительности — уменьшить время отклика интерфейса, особенно при работе с большим объёмом телеметрии;
🛡️ Обработка ошибок — сделать систему более устойчивой к сбоям связи и некорректным данным;
🧪 Тестирование — добавить базовые автотесты, чтобы не ломать уже работающие функции при добавлении нового кода;
📝 Документация — написать понятное руководство по установке и настройке для тех, кто захочет повторить мой опыт.

Работа продолжается, и я с удовольствием делюсь результатами. Если у вас есть идеи, предложения или вы нашли ошибку — заглядывайте в репозиторий на GitHub, я всегда открыт к диалогу и конструктивной критике. Вместе мы сможем сделать MeshCenter ещё лучше!

🍓 Если у вас есть Raspberry Pi и LoRa-модуль — попробуйте установить MeshCenter. Это не только полезно, но и даёт почву для новых экспериментов.

🐙 Посмотреть на GitHub 🚀 Интерактивное демо

🐙 Репозиторий MeshCenter 🎯 Онлайн-демо 📡 Meshtastic.org 🌍 Веб-клиент Meshtastic 📊 MeshMonitor ⚡ Мой сайт

Эволюция вместо компромисса: заменяем micro USB на USB Type-C в T-Beam

01.06.202623.05.2026 от Elektroniker

Эволюция вместо компромисса: заменяем micro USB на USB Type-C в T-Beam | Elektroniker.Help

🔌 Эволюция вместо компромисса: заменяем micro USB на современный USB Type-C

Дата публикации: май 2026 · Автор: Elektroniker.Help · Устройство: LILYGO T-Beam

Micro USB когда-то действительно был королём портативной электроники – компактный, привычный и дешёвый разъём можно было встретить практически в любом мобильном устройстве. Но время постепенно показало и его слабые стороны. В своей практике ремонта и доработки электроники я всё чаще сталкиваюсь именно с проблемами micro USB: разболтанные гнёзда, пропадающий контакт, нестабильная зарядка, оторванные площадки и механически повреждённые центральные язычки внутри разъёма.

LILYGO T-Beam до модернизации

Штатный micro USB разъём – слабое место платы

Почему micro USB – слабое звено?

Конструкция micro USB довольно хрупкая сама по себе – тонкая центральная пластина с контактами плохо переносит перекосы кабеля и постоянные механические нагрузки. При активной эксплуатации ресурс таких разъёмов обычно ограничивается несколькими тысячами подключений, тогда как USB Type-C рассчитан примерно на 10 000 циклов подключения и значительно лучше выдерживает ежедневное использование.

Факт: USB Type-C выдерживает до 10 000 циклов подключения, тогда как micro USB – всего около 3 000-5 000 циклов. Кроме того, симметричная конструкция Type-C исключает риск повреждения разъёма при неправильной ориентации кабеля.

Что такое LILYGO T-Beam и зачем его модернизировать?

T-Beam – это популярная мобильная плата на базе ESP32 с LoRa-модулем и GPS, которая используется для автономной радиосвязи, переносных узлов связи и построения Meshtastic-сетей. В подобных устройствах разъём постоянно испытывает механическую нагрузку: зарядка, подключение к компьютеру, работа в полевых условиях, переноска устройства. В какой-то момент становится понятно, что ремонтировать очередной micro USB уже просто не имеет большого смысла – гораздо разумнее один раз установить современный и значительно более надёжный Type-C.

Особенности USB Type-C разъёмов для замены

Интересно, что полноценный разъём USB Type-C конструктивно содержит 24 контакта и рассчитан на высокоскоростную передачу данных, USB 3.x, Power Delivery и дополнительные режимы работы. Однако в подобных модернизациях используются специальные компактные Type-C разъёмы-переходники, у которых фактически задействованы только 5 основных контактов, соответствующих стандартному micro USB – питание, земля и линии USB 2.0. Благодаря этому становится возможной относительно простая замена без серьёзной переделки самой платы устройства.

Важно! Существуют два варианта таких разъёмов – прямые и перевёрнутые. Внешне они выглядят практически одинаково, однако контактные площадки у них расположены зеркально. Именно поэтому стоит сразу заказать оба варианта, чтобы иметь возможность подобрать правильный под конкретную плату.

Переходной разъём USB Type-C – лицевая сторона

Сравнение прямого и перевёрнутого разъёма

Сравнение: прямой (слева) и перевёрнутый (справа) разъёмы

Крупный план контактных площадок

Обратная сторона переходного разъёма

Для работы я использую компактные USB Type-C разъёмы, подходящие по размерам и расположению выводов. Такие переходные разъёмы в большом ассортименте продаются на AliExpress и других торговых площадках. При выборе важно учитывать, что существуют два варианта таких разъёмов – прямые и перевёрнутые. Именно поэтому я сразу заказал оба варианта – и прямой, и перевёрнутый – чтобы иметь возможность подобрать правильный вариант для пайки на плату.

Процесс модернизации: пошагово

Шаг 1: Подготовка и демонтаж дисплея

Перед демонтажем старого разъёма я временно снимаю дисплей, чтобы исключить риск его повреждения горячим воздухом. Для удаления дисплея я использую специальный паяльник со встроенным оловоотсосом. Это очень удобный инструмент для подобных работ: он позволяет одновременно прогревать вывод и сразу удалять расплавленный припой. Благодаря этому дисплей удаётся снять аккуратно, без лишнего перегрева платы и с минимальным риском повреждения контактных площадок или шлейфа дисплея.

Паяльник со встроенным оловоотсосом – незаменим для аккуратного демонтажа

Аккуратный демонтаж дисплея

Дисплей успешно снят, плата подготовлена

Шаг 2: Демонтаж старого micro USB

После подготовки старый micro USB аккуратно демонтируется при помощи термовоздушной станции. Фотографии используемой станции и другого оборудования у меня уже есть в отдельной статье. Равномерный прогрев всей зоны пайки позволяет безопасно снять разъём, не повреждая дорожки платы. Далее выполняется очистка контактных площадок и подготовка к установке нового Type-C разъёма.

Совет: При демонтаже micro USB не рекомендуется перегревать плату – используйте температуру около 350-370°C и предварительно нанесите флюс на контакты для лучшей теплопередачи. Не торопитесь, дайте припою полностью расплавиться перед снятием разъёма.

Термовоздушная станция

Старый разъём демонтирован

Контактные площадки очищены и подготовлены, нанесен флюс

Шаг 3: Установка Type-C разъёма

На подготовленные площадки наносится качественный флюс, после чего разъём сначала фиксируется и припаивается термовоздушной станцией по металлическому корпусу. Такой способ позволяет идеально выровнять и надёжно посадить разъём на своё место. После фиксации корпуса сигнальные контакты аккуратно пропаиваются паяльником под увеличением. Из-за очень маленького шага выводов здесь требуется точная работа и хороший визуальный контроль качества пайки.

Выбор подходящего варианта разъёма и подготовка к пайке – лужение корпуса и выводов

Установка и пайка разъема Type-C разъёма на плату

Контроль качества пайки под увеличением

Фиксация корпуса разъёма

Шаг 4: Усиление конструкции

На этом усиление конструкции не заканчивается. Для повышения механической прочности я дополнительно устанавливаю усиливающее проволочное крепление, которое соединяет металлический корпус разъёма с платой. Такое решение позволяет разгрузить контакты от механических рывков при подключении кабеля и заметно снижает вероятность повторного ремонта в будущем.

Рекомендация: Проволочное крепление – это не всегда обязательный, но крайне желательный элемент. Его можно сделать из медной лужёной проволоки диаметром 0.5-0.8 мм. Зафиксируйте её через монтажные отверстия на плате и пропаяйте вместе с металлическими ушками разъёма.

Проволочное усиливающее крепление

Крепление зафиксировано припоем

Работа завершена

T-Beam с новым разъёмом в работе

Результат: что получаем после модернизации

В результате T-Beam получает современный, симметричный и значительно более надёжный интерфейс USB Type-C. Кабель подключается легко и уверенно, зарядка работает стабильнее, а устройство становится намного удобнее в ежедневном использовании.

Преимущества установки Type-C:

Симметричный разъём – кабель всегда подключается с первого раза
Надёжная механическая конструкция без хрупкой центральной пластины
Увеличенный ресурс соединений (до 10 000 циклов)
Совместимость с современными зарядными устройствами
Устойчивость к перекосам и нагрузкам на кабель

Заключение: эволюция вместо бесконечных ремонтов

Для меня подобная модернизация – это не просто ремонт, а полноценное техническое обновление устройства. Вместо устаревшего и уязвимого micro USB мобильная Meshtastic-нода получает интерфейс, который соответствует современной электронике и гораздо лучше подходит для реальной эксплуатации. Замена не требует сложных инструментов или высокой квалификации – достаточно аккуратности, терпения и понимания процесса.

Если вы активно пользуетесь T-Beam или любым другим устройством с micro USB, которое часто подключается к компьютеру или зарядке – настоятельно рекомендую рассмотреть такую модернизацию. Это тот случай, когда один раз потраченные час-два работы избавят вас от регулярных проблем с контактом и стабильностью зарядки в будущем.

А если у вас есть опыт подобных переделок или вопросы по процессу – пишите в комментариях, буду рад поделиться дополнительными деталями и советами. Вместе сделаем нашу технику надёжнее и современнее.

Автономная Meshtastic-нода на базе платы RAK4631 с питанием от АКБ и зарядом от солнечной панели

07.06.202622.05.2026 от Elektroniker

Автономная Meshtastic-нода на базе RAK4631 с питанием от АКБ и зарядом от солнечной панели: модернизация и телеметрия | Elektroniker.Help

☀️ Автономная Meshtastic-нода на базе RAK4631 с питанием от АКБ и зарядом от солнечной панели: модернизация и телеметрия

Дата обновления: май 2026 · Автор: Elektroniker.Help · Регион: EU_868

Недавно я собрал собственную автономную Meshtastic-ноду на базе платы RAK4630 для работы в диапазоне EU_868. Основная идея проекта – создание стационарного уличного узла с очень низким энергопотреблением, хорошей дальностью связи и возможностью длительной автономной работы. В этой статье я подробно расскажу о всех компонентах, настройках, реальных тестах дальности и, самое главное, о полной модернизации: добавлении датчика BME280, 3D-печатном креплении и защите от конденсата.

Финальный вид ноды, установленной на балконе

Герметичный корпус с внешней антенной

RAK4630 внутри корпуса до модернизации

Конфигурация ноды: что внутри?

В качестве основы я выбрал RAK4630 – это одна из самых экономичных плат на рынке, построенная на чипе nRF52840. Её ключевое преимущество – сверхнизкое энергопотребление в режиме сна (единицы микроампер), что критически важно для автономной уличной ноды, которая должна работать неделями без подзарядки.

Компонент	Модель / Характеристики
Базовая плата	RAK4630 (nRF52840 + SX1262, EU_868)
Антенна	Фиберглассовая, 5.5 dBi, длина 40 см
Аккумулятор	Li-Ion, заявлен 13000 mAh (реальная ёмкость ~7000 mAh)
Корпус	Уличный, влагозащищённый IP65
Разъём питания	Защищённый USB Type-C (для зарядки и подключения солнечной панели)

Нода работает в режиме CLIENT_BASE, а также у неё включён MQTT для связи с интернетом. Это позволяет мне получать телеметрию и сообщения даже когда я не в зоне прямой радиовидимости – через глобальную сеть Meshtastic.

Энергопотребление: почему RAK4630 – лучший выбор

Честно говоря, энергопотребление RAK4630 меня очень впечатлило. После ESP32-плат (Heltec, TTGO, T-Beam) создаётся ощущение, что устройство потребляет буквально «ничего». Для автономных уличных нод это огромный плюс.

Результаты теста: За 4 дня непрерывной работы напряжение аккумулятора снизилось всего с 4.12 В до 4.05 В. При такой скорости разряда нода сможет работать более месяца без какой-либо подзарядки даже в пасмурную погоду.

Солнечная панель и питание: гибкость зарядки

Для питания и зарядки на корпус был выведен защищённый разъём USB Type-C. Через него можно подключать обычное зарядное устройство или солнечную панель – без разборки корпуса.

Солнечная панель 10 Вт

Контроллер заряда

Важный технический нюанс: Не подключайте солнечную панель напрямую к USB-C порту платы! Используйте контроллер заряда, который стабилизирует напряжение и предотвращает перезаряд аккумулятора.

Установка ноды: выбор места и влияние рельефа

Нода установлена на балконе пятиэтажного дома на высоте около 12 метров. Прямой обзор открывается в трёх направлениях, четвёртое частично перекрыто соседним домом.

Карта зоны покрытия (нажмите для увеличения)

Подключение к ПК: управление через Bluetooth и веб-интерфейс

Нода постоянно подключена по Bluetooth к моему стационарному компьютеру. Через Meshtastic Web UI я могу удалённо настраивать устройство и контролировать его состояние.

Meshtastic Web UI – главный экран

Список видимых узлов в эфире

Информация о ноде

Тестирование дальности: реальные цифры в городских условиях

Для тестирования дальности я использовал мобильный узел на базе T-Beam v1.2.

Мобильный узел на базе T-Beam v1.2

На возвышенности связь стабильно работала на расстоянии до 4 км. В низине сигнал ухудшался, но оставался читаемым благодаря помехоустойчивости LoRa.

MQTT и глобальная связь: как я получаю сообщения из интернета

Благодаря MQTT моя маленькая домашняя нода превращается в глобальный узел сети Meshtastic. При этом шифрование AES256 остаётся включённым.

Совет по безопасности: Создайте отдельный канал для глобального общения через MQTT, не смешивайте его с приватными локальными чатами.

🛠 Модернизация ноды: датчик BME280, защита от конденсата и 3D-крепление

После нескольких недель успешной работы в роли ретранслятора я решил расширить функционал устройства. Моей целью было превратить ноду не просто в пассивный узел сети, а в полноценную метеостанцию, публикующую телеметрию об окружающей среде. Кроме того, возникла необходимость решить проблему с потенциальным образованием конденсата внутри герметичного корпуса при перепадах температур. В итоге был проведён комплекс работ, о которых я расскажу по порядку.

Разработка 3D-моделей: верхняя крышка и нижнее крепление

Чтобы разместить датчик и обеспечить циркуляцию воздуха для корректных замеров, стандартная компоновка корпуса требовала изменений. Я спроектировал в Fusion 360 две детали: верхнюю крышку корпуса с вентиляционными прорезями и нижнюю часть для крепления датчика BME280 на корпус ноды. Весь дизайн создавался с нуля под конкретные размеры моего гермобокса. После нескольких итераций и пробной печати я получил подходящие модели корпусов для датчика в двух вариантах: первый – корпус 26 мм диаметром для установке на маленьком гермобоксе и второй – корпус диаметром 40 мм для крепления на гермобоксе большего размера или на выносном кронштейне (эта модель является усовершенствованной)

Внешний вид готового корпуса

Вид снизу

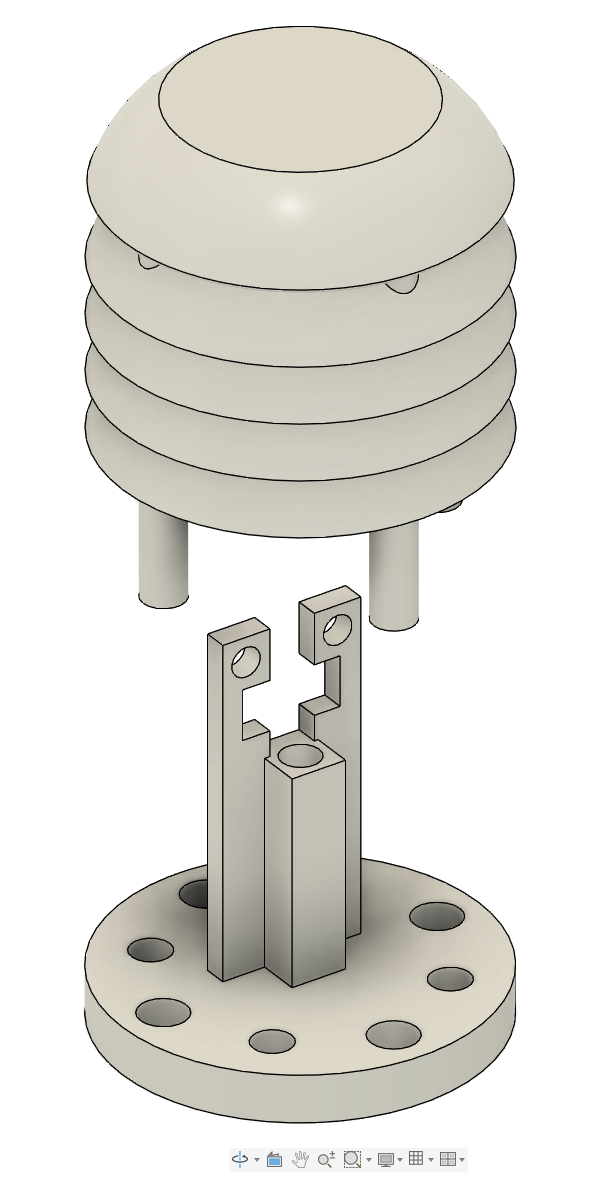

Внешний вид готового корпуса диаметром 40 мм

Усовершенствованный корпус 40 мм

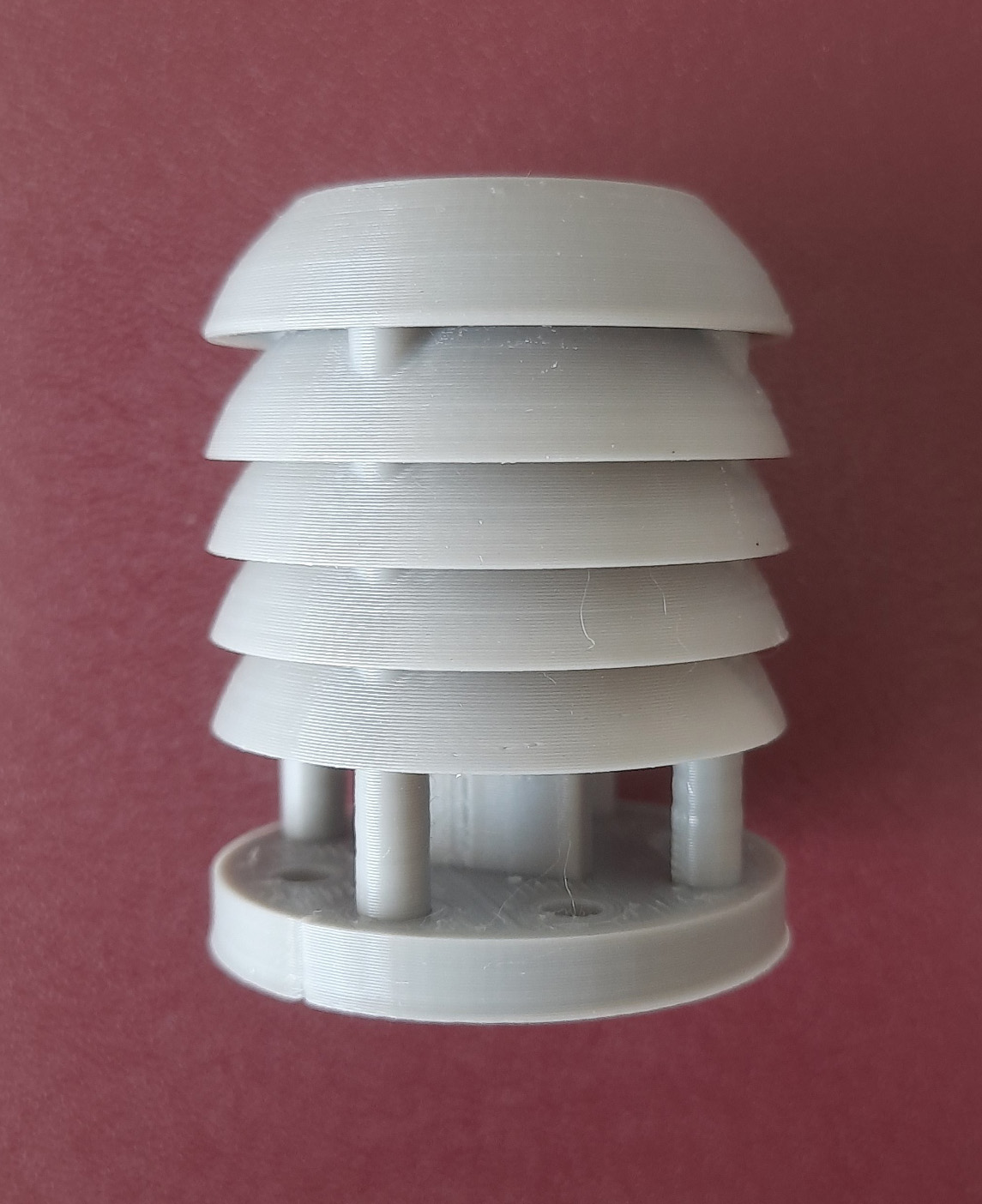

Общий вид корпуса 40 мм

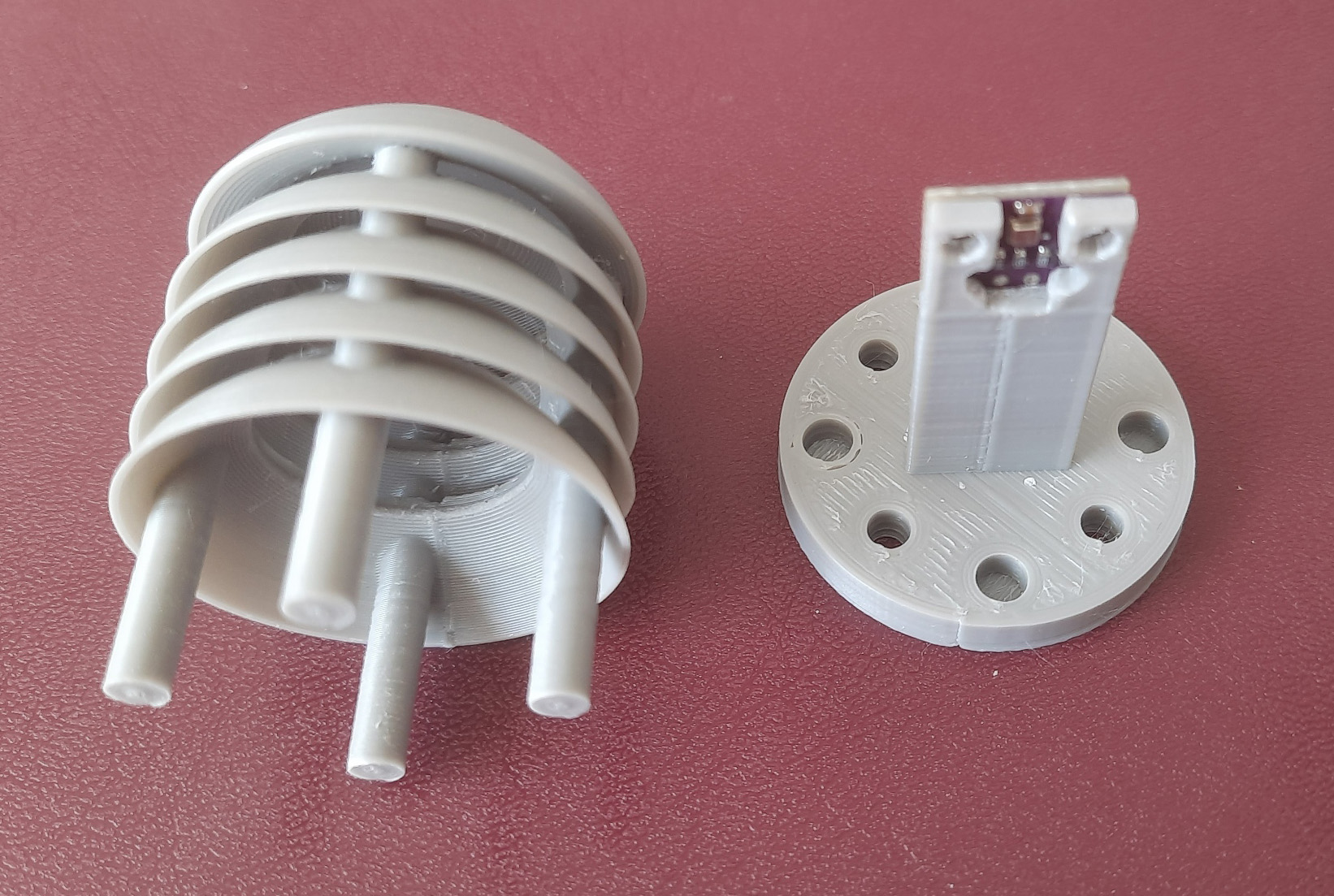

Детали отдельно

3D-печать на Artillery Hornet и финальная сборка

Все детали были напечатаны на моём 3D-принтере Artillery Hornet из PLA-пластика – понятно, что он не совсем подходит для уличного использования. Но другого филамента типа PETG у меня пока в наличии нет, к тому же нода экспериментальная – посмотрю насколько детали будут устойчивы к ультрафиолету и перепадам температур. Печать прошла хорошо, детали получились прочными и аккуратными. После этого я приступил к установке. Плату с датчиком BME280 я закрепил на нижней стойке с помощью силиконового герметика, следя затем, чтобы случайно не закрыть отверстие в крышке датчика. Провода от датчика вывел внутрь корпуса. Датчик в сборе закрепил на гермобоксе так же с помощью силиконового герметика, обеспечив герметичное прилегание датчика к корпусу.

Добавление датчика BME280: теперь нода «чувствует» погоду

На плату RAK4630 был установлена плата датчика BME280 от Bosch. Этот сенсор замечателен тем, что измеряет сразу три параметра: температуру, влажность и атмосферное давление. Я подключил его к интерфейсу I2C, аккуратно припаяв к соответствующим контактам на плате. Теперь моя нода через определенное время автоматически публикует в эфир Meshtastic и в MQTT актуальные показания: температуру воздуха, относительную влажность и барометрическое давление. Это невероятно удобно – в любой момент через приложение на смартфоне я могу узнать погоду прямо у себя на балконе, даже находясь вдали.

Общий вид деталей и датчика BME280

Датчик в сборе

Установка датчика BME280 на корпус ноды

Припайка датчика к плате и закладка силикагеля

PFTE-мембрана наклеена на корпус ноды

Датчик телеметрии на корпусе крупно

Защита от конденсата: мембрана PTFE и силикагель

Самым важным этапом стала борьба с конденсатом. При охлаждении воздуха внутри герметичного корпуса неизбежно выпадает роса, что может привести к коррозии контактов и выходу электроники из строя. Я решил эту проблему комплексно:

Мембрана PTFE: В нижней части корпуса я аккуратно просверлил небольшое отверстие и заклеил его специальной дышащей мембраной из пористого тефлона (PTFE). Эта мембрана свободно пропускает воздух и молекулы воды в газообразном состоянии, эффективно выравнивая давление внутри и снаружи корпуса, но при этом полностью блокирует проникновение жидкой воды и пыли (класс защиты IP68).
Силикагель: Для абсорбции остаточной влаги я поместил внутрь корпуса пакетик с силикагелем весом 10 грамм (осушитель). Теперь даже при резком перепаде температур внутри корпуса поддерживается сухой микроклимат.

Эти две простые меры гарантируют долгую и надёжную работу электроники в любых погодных условиях.

Нода работает после проведенной модернизации

Flint Base: телеметрия с датчика BME280 в приложении Meshtastic

Результат модернизации: Теперь моя нода не только ретранслирует трафик, но и выступает в роли полноценной уличной метеостанции. Я получаю точные данные о температуре, влажности и давлении в реальном времени. Защита от конденсата позволяет не беспокоиться о состоянии электроники даже во время затяжных дождей и резких похолоданий.

📦

3D-модели для печати корпуса 26 мм

Скачайте STL-файлы всех деталей корпуса 26 мм:
верхняя крышка с вентиляцией и нижнее крепление для датчика BME280.

📥 Скачать ZIP-архив (F3D-, STL-файлы)

В архиве: ME280_26mm_ver_2_top.stl · BME280_26mm_ver_2_top.f3d · BME280_26mm_ver_2_bottom.stl · BME280_26mm_ver_2_bottom.f3d

📦

3D-модели для печати корпуса 40 мм

Скачайте STL-файлы всех деталей корпуса 40 мм:
верхняя крышка с вентиляцией и нижнее крепление для датчика BME280.

📥 Скачать ZIP-архив (STL-файлы)

В архиве: BME280_Enclosure_40mm_top.stl · BME280_Enclosure_40mm_bottom.stl · Screenshot 2026-06-07 102320.png · Screenshot 2026-06-07 102357.png · Screenshot 2026-06-07 102337.png

Что дальше? Планы по развитию проекта

Основные задачи по модернизации уже выполнены: датчик BME280 успешно интегрирован и публикует телеметрию. В ближайшее время я планирую:

Протестировать работу ноды в разных погодных условиях (дождь, снег, сильная облачность).
Провести дополнительные тесты дальности связи с более мощной антенной.
Интегрировать данные телеметрии в Home Assistant для автоматизации домашних процессов (например, управление вентиляцией).

Приглашаю к обсуждению: Если вы уже собирали подобную солнечную ноду или хотите повторить мой опыт – пишите в комментариях. Буду рад поделиться STL-файлами для 3D-печати, схемой подключения BME280 и помочь с настройкой прошивки. Вместе мы сделаем Mesh-сеть больше, умнее и стабильнее.

Заключение: стоит ли повторять?

Однозначно – да. RAK4630 показывает рекордную энергоэффективность, а модернизация с BME280 и защитой от конденсата превращает ноду в высокотехнологичный инструмент для энтузиаста LoRa и Meshtastic.

Ключевые преимущества собранной и модернизированной ноды:

Энергопотребление настолько низкое, что панель 10 Вт заряжает аккумулятор быстрее, чем нода разряжает.
Реальная дальность в городе – до 4 км.
Возможность управлять нодой через Bluetooth с ПК или смартфона.
MQTT-мост для интеграции в глобальную сеть и Home Assistant.
Публикация телеметрии: температура, влажность, давление.
Полная защита от конденсата и долговечная 3D-печатная оснастка.

Собирайте, модернизируйте, делитесь результатами. Вместе мы построим децентрализованную сеть, которая не боится отключений электричества и отсутствия интернета.

Meshtastic в 2026: какие устройства выбрать и как использовать

21.05.202604.05.2026 от Elektroniker

Meshtastic в 2026: какие устройства выбрать и как использовать | Elektroniker.Help

Пример интерфейса Meshtastic: отображение канала, дальности и качества сигнала

Meshtastic в 2026: полный гид по устройствам

Дата публикации: май 2026 · Автор: Elektroniker.Help

Технологии связи продолжают стремительно развиваться, и одно из самых интересных направлений – децентрализация сетей. Meshtastic – это проект с открытым исходным кодом, позволяющий создавать автономные mesh-сети для обмена текстовыми сообщениями, GPS-координатами и телеметрией без сотовой связи и интернета. В Германии и странах Евросоюза этот проект особенно актуален: от походов в Шварцвальде и Баварских Альпах до связи на фестивалях и в удалённых деревнях.

Что такое децентрализованная mesh-сеть?

Как сеть работает самостоятельно

Представьте цепочку сигнальных вышек, которые не принадлежат ни одному оператору. Каждое устройство (нода) может передать сообщение соседнему, а то – следующему. Сообщение «перепрыгивает» от одного узла к другому, пока не достигнет адресата. Это и есть mesh-сеть: самоорганизующаяся, самовосстанавливающаяся и не требующая инфраструктуры.

В основе Meshtastic лежит технология LoRa (Long Range) – радиосвязь на частотах, разрешённых для любительского и промышленного использования в каждом регионе. LoRa позволяет передавать небольшие объёмы данных (текстовые сообщения до 200 символов, координаты GPS, показания датчиков) на большие расстояния при минимальном энергопотреблении. Два устройства могут обмениваться данными на расстоянии 5-10 км в городе и до 30-50 км на открытой местности.

Важно понять: Mesh-сеть не требует интернета, сотовой связи или какой-либо инфраструктуры. Она существует сама по себе, используя радиоволны и энергию аккумуляторов. Это делает её идеальным решением для походов, экспедиций, удалённых посёлков и аварийных ситуаций.

Что даёт подключение к интернету через MQTT

Если хотя бы одна нода имеет доступ к Wi-Fi или Ethernet, её можно настроить как MQTT-мост. MQTT (Message Queue Telemetry Transport) – это облегчённый протокол обмена сообщениями, разработанный специально для устройств с ограниченными ресурсами. Он работает через сервер-брокер (например, Mosquitto).

Когда нода-мост получает сообщение из радиоэфира, она отправляет его MQTT-брокеру, а тот рассылает всем подписанным клиентам в интернете. И наоборот: сообщение, отправленное через интернет на брокер, транслируется нодой в локальный радиоэфир. Таким образом, ваша локальная mesh-сеть может соединяться с глобальной сетью Meshtastic-энтузиастов по всему миру.

Важное предупреждение: Будьте осторожны с MQTT. Открыв доступ к вашему эфиру в интернет, любой человек в мире может (теоретически) отправлять сообщения в ваш канал. Используйте шифрование каналов (AES256) и не смешивайте публичный MQTT-трафик с критичными локальными сообщениями. Лучше выделить для MQTT отдельный канал с уникальным ключом.

Подключение к компьютеру: программирование и обновление прошивки

Важно понимать, что любое устройство Meshtastic – будь то самодельная плата или готовый гаджет – подключается не только к смартфону, но и к обычному компьютеру (ноутбуку или настольному ПК) через USB-кабель. Это подключение открывает перед пользователем несколько важных возможностей.

Во-первых, через USB происходит программирование и обновление прошивки. Прошивка – это внутренняя операционная система устройства, которая определяет его поведение. Сообщество Meshtastic постоянно улучшает прошивку: добавляет новые функции (например, поддержку новых датчиков), исправляет ошибки и повышает стабильность. Обновление прошивки на свежую версию – это простой процесс, который занимает всего несколько минут. Для этого достаточно перевести устройство в режим загрузчика (обычно двойным нажатием кнопки Reset или удержанием кнопки Boot при подключении), открыть в браузере Chrome или Edge официальный веб-флешер по адресу flasher.meshtastic.org, выбрать нужную версию прошивки и нажать кнопку «Flash». Веб-флешер сам скачает образ, запишет его на устройство и перезагрузит ноду.

Во-вторых, через USB можно подключаться к устройству для диагностики. С помощью программ, таких как PuTTY (для Windows) или screen (для macOS и Linux), вы можете увидеть весь процесс загрузки устройства, лог ошибок и отладочные сообщения. Это бесценно, если вы делаете свою плату или настраиваете нестандартные датчики.

В-третьих, некоторые устройства могут получать питание по USB. Если вы используете ноду в качестве стационарного ретранслятора дома или в офисе, вы можете вообще не вставлять в неё аккумулятор, а просто подключить её к зарядному устройству от телефона или к USB-порту компьютера. Плата будет работать стабильно, не беспокоясь о разряде батареи.

И наконец, через USB-подключение можно настраивать устройство текстовыми командами. Некоторые опытные пользователи предпочитают командную строку графическому интерфейсу приложения: через терминал можно одной командой изменить частотный диапазон, включить MQTT или задать роль узла. Это быстрее, когда нужно настроить несколько одинаковых нод подряд.

Практический совет: Держите под рукой качественный USB-кабель с разъёмом USB-C (именно такие разъёмы стоят на большинстве современных плат Heltec, LilyGO, RAK). Некоторые дешёвые кабели предназначены только для зарядки и не передают данные – на них прошивку не обновить. Маркировка «Data Sync» на упаковке или в описании – то, что вам нужно.

Частоты для Германии и Евросоюза: EU_433 vs EU_868

Для Германии и всех стран Европейского Союза в Meshtastic предусмотрены два основных диапазона: EU_433 (433 МГц) и EU_868 (868 МГц). Выбор частоты критически важен для законности, дальности и стабильности связи.

Параметр	EU_433 (433 МГц)	EU_868 (868 МГц) – РЕКОМЕНДУЕТСЯ ДЛЯ ЕС
Диапазон частот	433,05 – 434,79 МГц	869,40 – 869,65 МГц
Максимальная мощность (ERP)	+10 dBm (10 мВт)	+27 dBm (500 мВт)
Duty Cycle (макс. время передачи)	10% в час	10% в час
Проникновение сквозь стены и лес	Отличное (ниже частота)	Хорошее
Загруженность в Германии/ЕС	Очень высокая (промышленные датчики, метеостанции, пульты)	Низкая – средняя (относительно свободен)
Рекомендация	Только если все устройства вокруг уже на 433 МГц	Лучший выбор для новичков и продвинутых

Почему EU_868 предпочтительнее для Германии и ЕС? Диапазон 868 МГц даёт в 50 раз больше разрешённой мощности (500 мВт против 10 мВт), что напрямую влияет на дальность. При этом он гораздо менее загружен, чем 433 МГц, где работают дешёвые метеостанции, радиоключи для ворот, датчики протечки воды и тысячи других бытовых устройств. В крупных немецких городах 433 МГц настолько плотно занят, что эффективная дальность Meshtastic может упасть до 500 метров вместо ожидаемых 5 км.

Что такое Duty Cycle 10%? Это означает, что устройство может активно передавать в эфире не более 10% времени в течение любого часа. Например, если оно передаёт 1 секунду, то следующие 9 секунд должно молчать. На практике при обычном обмене текстовыми сообщениями (по 5-10 сообщений в час) этот лимит никогда не достигается. Но если настроить автоматическую отправку телеметрии каждые 5 секунд – превышение обеспечено, и устройство временно заблокирует передачу (это требование европейского регламента).

Другие частоты в мире

Если вы путешествуете или покупаете устройство из другой страны, имейте в виду, что диапазоны LoRa отличаются по регионам:

US_915 – США, Канада, Мексика. Диапазон 902-928 МГц. Мощность до +30 dBm (1 Вт).
AU_915 – Австралия и Новая Зеландия.
AS_923 – страны Азии (Япония, Сингапур, Тайвань, Малайзия).
IN_865 – Индия, диапазон 865-867 МГц.

Важно: Устройство, купленное для США (915 МГц), нельзя законно использовать в Германии – оно будет работать вне разрешённых частот и может создавать помехи. Всегда выбирайте версию EU_868 для Европы. На большинстве устройств (Heltec, LilyGO) версия для EU_868 поставляется отдельно – внимательно смотрите на маркировку при заказе.

Два основных класса устройств: через смартфон и с клавиатурой

Устройства через смартфон

Как работают: Само устройство (нода) имеет только базовые компоненты (LoRa-радио, возможно GPS и экран). Для обмена сообщениями, просмотра карты и настройки используется смартфон через Bluetooth (BLE). Вы пишете сообщение на телефоне в приложении Meshtastic, оно отправляется на ноду по Bluetooth, а нода передаёт его в радиоэфир.

Плюсы: Удобный сенсорный ввод, полноценные карты, простота использования, компактность ноды, низкая стоимость.

Минусы: Зависимость от телефона (если он разрядился или потерялся – нода бесполезна), дополнительное энергопотребление Bluetooth.

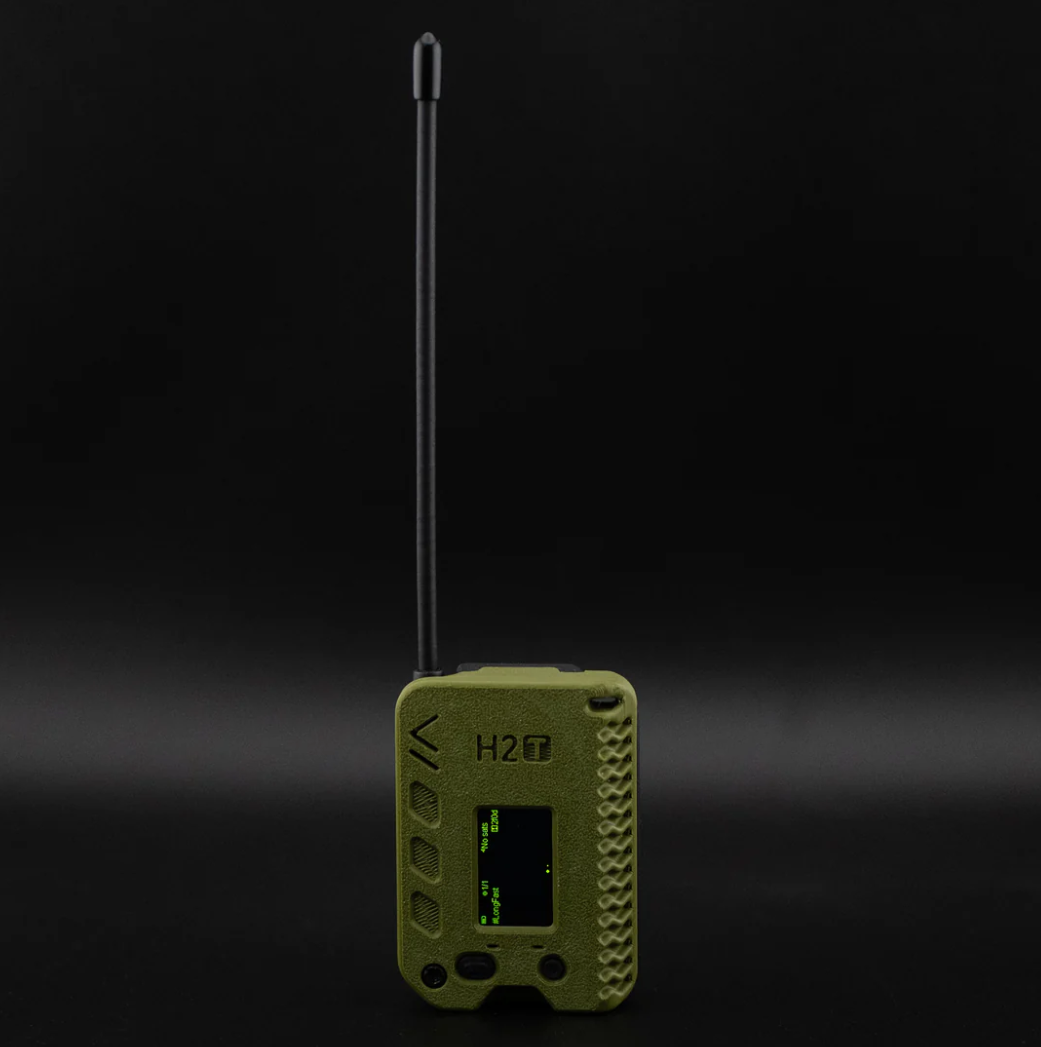

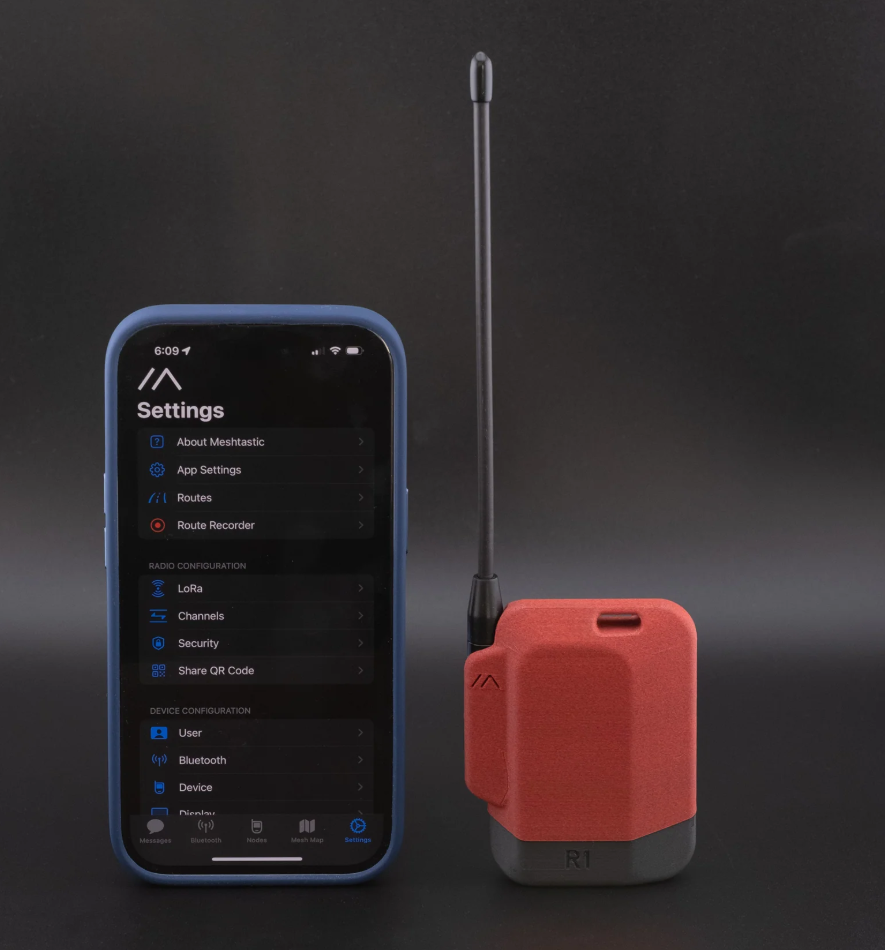

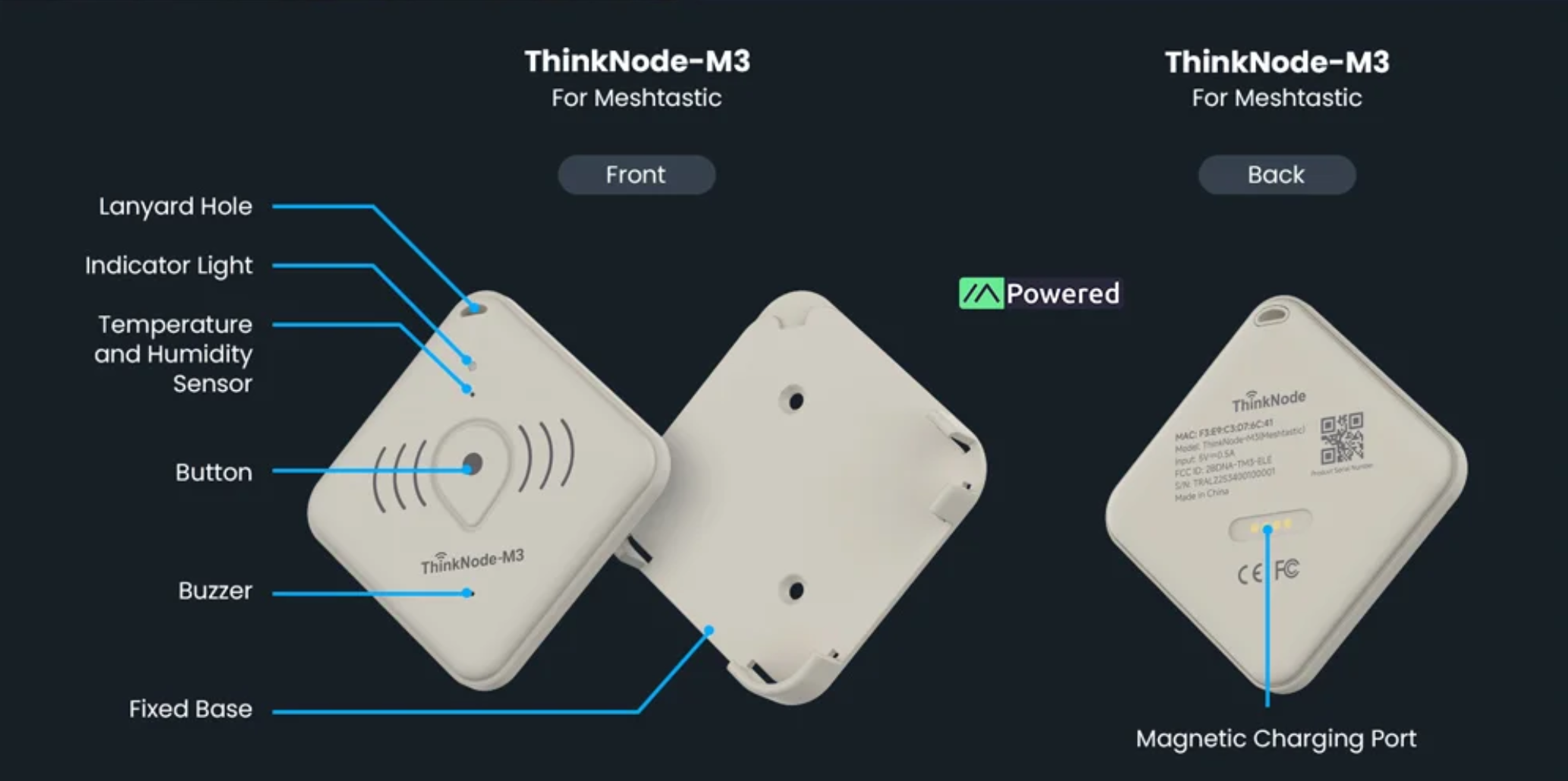

Примеры: Heltec T114, Elecrow M1, RAK4631, TTGO T-Lora, R1 Neo, H2T, Elecrow ThinkNode M3.

Автономные устройства с клавиатурой

Как работают: Это полностью самодостаточные устройства: у них есть встроенная QWERTY-клавиатура, цветной или E-Ink экран, LoRa-радио и аккумулятор. Смартфон не нужен – всё управление осуществляется непосредственно на устройстве.

Плюсы: Полная независимость от телефона, идеально для экстремальных условий, не нужно доставать телефон для короткого сообщения.

Минусы: Крупнее и тяжелее, выше цена.

Примеры: LilyGO T-Deck, LilyGO T-Deck V2, LilyGO T-Lora Pager, M5Stack Cardputer + LoRa-модуль.

Подробно: устройства с клавиатурой – T-Deck, T-Deck V2 и T-Lora Pager

LilyGO T-Deck V2 – автономное устройство с QWERTY-клавиатурой для Meshtastic

LilyGO T-Deck – это, пожалуй, самое известное автономное устройство в экосистеме Meshtastic. Оно представляет собой портативный гаджет с полноценной QWERTY-клавиатурой, цветным дисплеем и встроенным LoRa-трансивером.

Технические характеристики T-Deck (версия 1):

Микроконтроллер: ESP32-S3FN16R8 (двухъядерный LX7).
Дисплей: 2.8-дюймовый IPS LCD, разрешение 320х240 пикселей, полные углы обзора.
Клавиатура: Полноценная QWERTY с 54 клавишами, включая функциональные клавиши и трекбол.
LoRa-чип: SX1262 (доступны версии на 433, 868 или 915 МГц) с мощностью передачи +22 dBm.
Беспроводные интерфейсы: Wi-Fi 2.4 ГГц, Bluetooth 5.0 (LE).
Память: 16 МБ Flash, 8 МБ PSRAM.
Дополнительно: Трекбол, микрофон, динамик, слот для аккумулятора.

Клавиатурные сокращения (Keyboard Shortcuts) на T-Deck

Сообщество Meshtastic реализовало удобную систему горячих клавиш для T-Deck, позволяющую быстро выполнять частые действия без входа в меню. Вот некоторые из них:

Sym, Shift+N, g – Включить/выключить GPS.
Sym, Shift+N, m – Включить/выключить уведомления.
Sym, Shift+N, i – Уменьшить яркость экрана.
Sym, Shift+N, o – Увеличить яркость экрана.
Sym, Shift+N, пробел – Отправить обновление позиции.
TAB – Переключение между интерфейсами.

Комбинации вводятся последовательно: сначала нажимается Sym, затем клавиша Shift, затем буква. Например, для отключения GPS: Sym → Shift → N → g.

T-Deck V2 (вторая версия)

В 2025-2026 году LilyGO выпустила обновлённую версию T-Deck (неофициально называется V2). Основные отличия от первой версии:

Улучшенная клавиатура: Более тактильные клавиши, улучшенная обратная связь.
Обновлённый LoRa-чип: Некоторые версии используют более современный SX1262 с улучшенной чувствительностью.
Опциональный GPS: В некоторых модификациях добавлен встроенный GPS-чип (ранее требовалось внешнее подключение).
Улучшенное энергопотребление: Оптимизации в схемотехнике позволяют дольше работать от аккумулятора.

При выборе T-Deck обращайте внимание на версию LoRa-чипа и наличие GPS – эти параметры могут различаться в зависимости от поставщика и даты выпуска.

Совет сообщества: «Если вы планируете использовать T-Deck как повседневный носимый узел (EDC), стоит рассмотреть что-то более компактное, например T1000. Большой экран и встроенная клавиатура – это здорово, но они быстро разряжают батарею». С другой стороны, для экстремальных условий или ситуаций, когда телефон может разрядиться, T-Deck незаменим.

LILYGO T-Lora Pager: компактный автономный пейджер с клавиатурой

LILYGO T-Lora Pager ESP32 LoRa с клавиатурой

LILYGO T-Lora Pager – компактный пейджер с физической QWERTY-клавиатурой и 2,3″ IPS-дисплеем

LILYGO T-Lora Pager – это ещё одно полноценное автономное устройство от LilyGO, которое позиционируется как современная альтернатива классическим пейджерам с полной поддержкой Meshtastic. В отличие от T-Deck, это устройство выполнено в более компактном форм-факторе, но при этом оснащено полноценной физической QWERTY-клавиатурой для удобного ввода сообщений.

Технические характеристики T-Lora Pager:

Микроконтроллер: ESP32 (мощный двухъядерный чип с поддержкой Wi-Fi и Bluetooth).
Дисплей: 2.3-дюймовый IPS LCD с яркой цветопередачей и хорошими углами обзора.
Клавиатура: Физическая QWERTY-клавиатура, позволяющая быстро набирать сообщения без помощи смартфона.
LoRa-чип: SX1262 (доступны версии на 433, 868 или 915 МГц).
Уникальные возможности: Встроенный NFC-модуль для бесконтактных сценариев использования, RTC (часы реального времени) для точной временной маркировки сообщений, датчик освещённости.
Интерфейсы: USB-C для программирования и зарядки, слот для microSD для логирования сообщений.
Питание: Встроенный Li-Po аккумулятор, заряжается через USB-C.

Чем T-Lora Pager отличается от T-Deck? Главное отличие – в размерах и компактности. T-Lora Pager заметно меньше T-Deck, его удобнее носить в кармане или на ремне. При этом он сохраняет все ключевые функции: физическую клавиатуру, цветной дисплей и LoRa-радио. Однако у T-Lora Pager нет трекбола (навигация осуществляется кнопками) и он не имеет слота для сменного аккумулятора 18650 – батарея встроенная.

Для кого этот вариант?

Для тех, кому нужно компактное автономное устройство: T-Lora Pager легко помещается в карман и весит меньше T-Deck.
Для активного общения в походах: Физическая клавиатура позволяет быстро отвечать на сообщения, не доставая смартфон.
Для использования NFC: Встроенный NFC позволяет использовать устройство для автоматической авторизации или быстрого обмена контактами.
Для дата-логирования: Слот microSD позволяет записывать все входящие сообщения и телеметрию, что полезно для экспедиций.

Важное примечание по T-Lora Pager: Убедитесь, что вы покупаете версию с предустановленной прошивкой Meshtastic или готовьтесь прошить её самостоятельно через веб-флешер. Устройство часто поставляется с заводской прошивкой для Lora APRS, поэтому для работы в экосистеме Meshtastic необходима перепрошивка. Процесс стандартный: удерживайте Boot при подключении USB-C, откройте flasher.meshtastic.org и выберите EU_868.

Сравнение T-Lora Pager и T-Deck:

T-Deck / T-Deck V2

✅ Полноценная QWERTY-клавиатура
✅ Крупный дисплей 2.8″
✅ Трекбол для навигации
✅ Сменный аккумулятор 18650
✅ Тяжелее и крупнее
❌ Нет встроенного NFC
❌ Нет слота microSD

T-Lora Pager

✅ Полноценная QWERTY-клавиатура
✅ Компактный и лёгкий
✅ Встроенный NFC и RTC
✅ Слот для microSD
✅ Встроенный аккумулятор
❌ Дисплей 2.3″ (меньше)
❌ Нет трекбола

В итоге, если вам нужен полноценный автономный «мессенджер» для активного общения с максимальным удобством ввода – выбирайте T-Deck с его большим экраном и трекболом. Если же вы цените компактность и готовы пожертвовать размером экрана ради удобства ношения – T-Lora Pager станет отличным выбором, не уступая в главном: наличии физической клавиатуры для независимой работы без смартфона.

Подробно: устройства, работающие через смартфон

Этот класс устройств наиболее многочисленный и популярный среди новичков. Принцип работы прост: нода соединяется со смартфоном по Bluetooth (BLE), а всё управление происходит через официальное приложение Meshtastic (доступно для iOS и Android на официальном сайте проекта).

Почему это удобно?

Привычный интерфейс: Вы печатаете сообщения на сенсорной клавиатуре телефона.
Карты: Местоположение других участников отображается на полноценных картах (OpenStreetMap, Google Maps).
Лёгкость настройки: Все параметры каналов, частот и ролей настраиваются в приложении.
Экономия энергии ноды: Нода может проводить большую часть времени в глубоком сне, просыпаясь только для отправки/приёма сообщений. Некоторые модели (на nRF52840) потребляют всего 5-10 мкА в режиме сна.

Антенны: от карманных до крышных

Антенна – это самый важный компонент для дальности. Законодательство ЕС ограничивает максимальную излучаемую мощность (ERP) 500 мВт для EU_868. Именно антенна определяет, насколько эффективно эта мощность преобразуется в радиоволны. Ключевое правило: дальность напрямую зависит от высоты размещения антенны и её качества. Подняв антенну на 3-5 метров выше, вы увеличите дальность в разы без увеличения мощности.

Типы антенн для Meshtastic

Тип	Внешний вид	Усиление	Для чего	Примеры моделей
Короткая штыревая (Rubber Duck)	Гибкий штырь 5-15 см	1-3 dBi	Носимые устройства, трекеры, компактность	Nagoya NA-771, AX-868
Средняя штыревая (Whip)	Жёсткий штырь 15-40 см	3-5 dBi	Домашние ноды, ретрансляторы на крыше	GIZONT 17cm, MikroTik 868 Omni
Коллинеарная (Base Station)	Длинная труба 0,5-2 м	5-9 dBi	Базовые станции, профессиональные ретрансляторы	Alfa AOA-868, Rokland 5.8 dBi
Моксон / Yagi (направленная)	Плоская решётка или стрела с элементами	6-12 dBi	Связь «точка-точка» на 10-30 км	Самодельный Moxon, Yagi DIY

Штыревая антенна

Коллинеарная антенна

Направленная антенна типа Yagi

Солнечные ретрансляторы: ноды, которые работают годами

Одно из самых мощных применений Meshtastic – автономные ретрансляторы (routers/repeaters) на солнечных батареях. Они устанавливаются на столбах, деревьях или крышах и работают годами без обслуживания, расширяя зону покрытия на десятки километров.

Репитер LoRa с солнечной панелью

Из чего собирают солнечные ноды

Базовая плата: RAK4631 (nRF52840 + LoRa) – самый экономичный вариант (единицы мкА в сне). Как отмечают пользователи, «мои NRF-солнечные ноды потребляют всего около 14 мАч, включая INA3221 и BME280». Heltec T114, напротив, имеет «не очень хорошую схему солнечной зарядки».
Контроллер заряда солнечной панели: TI BQ24074, CN3165 или Waveshare Solar Power Manager.
Аккумулятор: 18650 (3000-3500 мАч) или 21700 (5000 мАч). Для стационарных узлов можно использовать 12В 18Ач глубокого цикла – такого аккумулятора хватает примерно на 20 дней без подзарядки.
Солнечная панель: 5-10 Вт. «Даже в облачный день этого достаточно, чтобы не терять заряд».
Герметичный корпус: IP65 или IP67.

Совет по экономии энергии: Для стационарной установки, где не нужен GPS, можно вручную задать статические координаты и использовать плату на nRF52 (например, RAK4631), что сокращает потребление на 90%. Также можно отключить дисплей – это «лёгкая победа» в экономии энергии.

Solar RAK Lora Module

Типы устройств по роли в сети

Роль (в прошивке)	Основная задача	Как работает	Типичные устройства
CLIENT (Клиент)	Личное общение + ретрансляция	Отправляет сообщения, GPS, ретранслирует чужие пакеты	Heltec T114, T-Deck, T-Lora Pager, Elecrow M1, R1 Neo, H2T, ThinkNode M3
ROUTER (Маршрутизатор)	Стационарное расширение сети	Постоянно слушает эфир, пересылает всё, не спит. Требует внешнего питания.	RAK4631 + солнечная панель, Station G2
REPEATER (Повторитель)	Простая ретрансляция «без мозга»	Отправляет любой услышанный пакет ровно один раз. Минимальное энергопотребление.	TTGO T-Lora в гермобоксе, RAK4631
SENSOR (Сенсор)	Сбор телеметрии и погоды	Периодически просыпается, измеряет датчики, отправляет данные	RAK4631 + BME280, DHT22. В прошивке рекомендуется устанавливать роль SENSOR для корректной передачи телеметрии через MQTT
TRACKER (Трекер)	GPS-мониторинг перемещений	Часто отправляет координаты, потребляет больше энергии	RAK12500 GPS, Elecrow M1, T-Beam, R1 Neo, H2T, ThinkNode M3

CLIENT: Носимый, общение и трекинг. Ретранслирует чужие пакеты.

ROUTER/REPEATER: Стационарный ретранслятор. Требует внешнего питания или солнечной панели.

SENSOR: Измеряет температуру, влажность, давление. Экономичный.

TRACKER: Частая отправка GPS. Для поиска людей, животных, автомобилей.

Трекеры: отдельный класс для GPS-мониторинга

Трекеры – это устройства, основная задача которых – постоянная передача координат в mesh-сеть. Они используются для отслеживания людей (дети, пожилые родственники), домашних животных (кошки, собаки), транспортных средств или ценного оборудования в удалённых местах.

Особенности трекеров

Частая отправка GPS: Интервал от 5 секунд (для быстрого движения) до 1 минуты (для пеших прогулок).
Повышенное энергопотребление: GPS-чип потребляет 20-40 мА во время поиска спутников. При активном трекинге аккумулятора хватает на 24-48 часов.
Компактность и водозащита: Трекеры часто работают под дождём, поэтому корпус должен быть влагозащищённым.

Реальные сценарии использования в Германии

Поход в Шварцвальде или Баварских Альпах

Оборудование: У каждого участника – Heltec T114, Elecrow M1, R1 Neo, T-Deck или T-Lora Pager (полноценная работа без телефона). Настройки: EU_868, режим CLIENT, отправка GPS каждые 30 секунд. Как работает: Все видят друг друга на карте в приложении (или на экране устройства). Сообщения перепрыгивают от одного участника к другому, даже через холмы. Дальность в лесистой местности: 1-3 км.

Фестиваль (Wacken Open Air, Fusion, Hurricane)

Проблема: Сотовая сеть перегружена сотнями тысяч людей. Решение: Установить ретрансляторы на высоких точках (освещение, сцены). Участники используют компактные клиентские устройства (Heltec T114, T-Lora Pager, ThinkNode M3) или T-Deck. Каждый видит координаты друзей на карте приложения, может общаться текстом. Сеть работает полностью автономно.

Группа друзей на велопрогулке по Мекленбургской Швейцарии

Оборудование: T-Beam, R1 Neo или трекер Elecrow M1/M3 на каждом велосипеде, у лидера группы Heltec T114 или T-Lora Pager со смартфоном. Как работает: Группа едет по маршруту, где сотовая связь неустойчива. Лидер видит местоположение всех на карте. Если кто-то отстал или проколол колесо – отправляется сообщение в чат группы. Сообщения доставляются через mesh-ретрансляцию даже в лесу и низинах.

Дачное товарищество / сектор пригорода

Оборудование: Один солнечный ретранслятор на крыше самого высокого дома (RAK4631 + солнечная панель) и клиентские устройства у нескольких соседей (например, ThinkNode M3 или R1 Neo). Как работает: Жители могут общаться текстом, даже если отключили электричество или интернета нет. Оповещения о собраниях, просьбы о помощи, обмен простыми сообщениями.

Удалённый мониторинг погоды в сельском хозяйстве

Оборудование: Нода-сенсор на RAK4631 с датчиком BME280 (температура, влажность, давление), питание от аккумулятора и небольшой солнечной панели. Дома – нода-мост с Wi-Fi, настроенная на MQTT. Как работает: Каждые 30 минут сенсор отправляет показания в эфир. Домашняя нода принимает их и через MQTT-брокер отправляет в Home Assistant. Фермер видит графики температуры во фруктохранилище или влажности в теплице удалённо через интернет. При этом если интернет пропадёт – данные всё равно сохраняются на локальном MQTT-брокере.

Заключение: что выбрать в 2026

Подводя итог, можно дать следующие рекомендации для Германии и ЕС:

Частота: Всегда выбирайте EU_868. Это законно, дальше и стабильнее. Проверьте, что прошивка настроена на EU_868, прежде чем включать устройство.
Новичок, который хочет просто пользоваться через смартфон: Берите готовое устройство – Heltec T114, Elecrow M1, R1 Neo или H2T. Работайте через Bluetooth – это самый простой способ начать.
Бюджетный или скрытый трекинг: Обратите внимание на Elecrow ThinkNode M3 – компактное устройство без экрана для максимальной экономии энергии и незаметного размещения.
Если нужна полная независимость от телефона: LilyGO T-Deck или T-Deck V2 с большой клавиатурой и трекболом – для активного общения. Или T-Lora Pager – если нужен более компактный вариант с физической клавиатурой, NFC и слотом для microSD.
Для GPS-трекинга (велосипед, бег, дети, животные): T-Beam (DIY бюджетно) или Elecrow M1/M3 (готовое) или R1 Neo (прочный влагозащищённый корпус) или SenseCAP Card Tracker T1000-E (максимально компактное и готовое решение).
Для расширения зоны покрытия (ретранслятор) на даче или в сообществе: RAK4631 + солнечная панель + контроллер заряда – поставьте повыше и забудьте на годы. nRF52-based платы потребляют на порядок меньше ESP32.
Если вы DIY-энтузиаст: Изучите RAK WisBlock (модульность, сверхнизкое потребление) или T-Beam (всё в одном для трекера).

Последний совет: Если вы не знаете, с чего начать, купите одно устройство из категории «через смартфон» (например, Heltec T114, R1 Neo или H2T) и одно устройство с клавиатурой – T-Deck или T-Lora Pager. Поиграйтесь с обоими подходами, поймёте, что вам ближе. Оба варианта с клавиатурой дают полную независимость от телефона. А потом добавьте в сеть солнечный ретранслятор – и у вас будет своя небольшая, но стабильная mesh-сеть. Не забывайте, что все эти устройства подключаются к компьютеру для обновления прошивки и тонкой настройки через USB.

Meshtastic в 2026 году – это зрелая, стабильная и увлекательная технология. Она дарит возможность оставаться на связи там, где традиционные операторы бессильны. И самое главное – вы полностью контролируете свою сеть: никаких абонентских плат, никакой цензуры, никакой зависимости от одного провайдера. Соединяйте устройства через радиоэфир, подключайте их к компьютеру для обновления, настраивайте под свои задачи – и мир децентрализованной связи станет вашим.

Экосистема Meshtastic не стоит на месте. С каждым месяцем ассортимент устройств пополняется новыми моделями, которые предлагают расширенные возможности, продуманный дизайн и всё более интуитивное управление. Производители внимательно следят за запросами сообщества, выпуская решения для самых разных сценариев: от ультракомпактных трекеров до мощных стационарных ретрансляторов. Эта динамика делает технологию не только увлекательной, но и по-настоящему практичной для повседневного использования.

Первый шаг прост: возьмите любое устройство из описанных выше, подключите его к ноутбуку или настольному ПК с помощью USB-кабеля (не забудьте, что кабель должен поддерживать передачу данных). Зайдите на flasher.meshtastic.org (лучше всего использовать браузер Chrome или Edge). Нажмите кнопку «Flash», выберите ваш регион EU_868 и дождитесь окончания прошивки. Через две минуты устройство готово к работе. Теперь вы можете соединить его со смартфоном по Bluetooth или, если у вас T-Deck или T-Lora Pager, сразу начинать общение с помощью физической клавиатуры. Вы в сети, и сеть эта – ваша собственная, безграничная и свободная.

Meshtastic: связь вне цивилизации – просто и доступно

24.05.202604.10.2025 от Elektroniker

Meshtastic – это уникальный проект с открытым исходным кодом, позволяющий людям обмениваться короткими текстовыми сообщениями без использования интернета или сотовой связи. Он особенно полезен в горах, лесах и других отдалённых местах.

MeshCenter: история создания центра управления для Meshtastic

Попробуйте сами: интерактивное онлайн-демо

🧑‍🔧 Кто я и почему я это делаю

🌐 Что уже есть в мире Meshtastic и зачем нужен MeshCenter

⚡ Ключевые особенности MeshCenter

🔧 Конфигурация: RAK4631 + Raspberry Pi Zero 2W

🍓 Почему Raspberry Pi Zero 2W?

🔌 Подключение через USB и гибкость системы

📶 Управление Wi-Fi: лёгкая настройка сети

⚡ Энергопотребление: плата за функциональность

📷 Камера: видеопоток и фотосъёмка в одном интерфейсе

🎥 Камера

🖼️ Галерея: просмотр, управление и экспорт

📈 Телеметрия: данные, графики и экспорт

📡 Управление узлами: список, фильтры, импорт/экспорт

🏗️ Архитектура и хранение данных

🛤️ Путь к созданию: от идеи до реализации

🚀 Планы на будущее

💎 Заключение

🔨 Текущий статус разработки

🔌 Эволюция вместо компромисса: заменяем micro USB на современный USB Type-C

Почему micro USB – слабое звено?

Что такое LILYGO T-Beam и зачем его модернизировать?

Особенности USB Type-C разъёмов для замены

Процесс модернизации: пошагово

Шаг 1: Подготовка и демонтаж дисплея

Шаг 2: Демонтаж старого micro USB

Шаг 3: Установка Type-C разъёма

Шаг 4: Усиление конструкции

Результат: что получаем после модернизации

Заключение: эволюция вместо бесконечных ремонтов

☀️ Автономная Meshtastic-нода на базе RAK4631 с питанием от АКБ и зарядом от солнечной панели: модернизация и телеметрия

Конфигурация ноды: что внутри?

Энергопотребление: почему RAK4630 – лучший выбор

Солнечная панель и питание: гибкость зарядки

Установка ноды: выбор места и влияние рельефа

Подключение к ПК: управление через Bluetooth и веб-интерфейс

Тестирование дальности: реальные цифры в городских условиях

MQTT и глобальная связь: как я получаю сообщения из интернета

🛠 Модернизация ноды: датчик BME280, защита от конденсата и 3D-крепление

Разработка 3D-моделей: верхняя крышка и нижнее крепление

3D-печать на Artillery Hornet и финальная сборка

Добавление датчика BME280: теперь нода «чувствует» погоду

Защита от конденсата: мембрана PTFE и силикагель

Что дальше? Планы по развитию проекта

Заключение: стоит ли повторять?

Meshtastic в 2026: полный гид по устройствам

Что такое децентрализованная mesh-сеть?

Как сеть работает самостоятельно

Что даёт подключение к интернету через MQTT

Подключение к компьютеру: программирование и обновление прошивки

Частоты для Германии и Евросоюза: EU_433 vs EU_868

Другие частоты в мире

Два основных класса устройств: через смартфон и с клавиатурой

Устройства через смартфон

Автономные устройства с клавиатурой

Подробно: устройства с клавиатурой – T-Deck, T-Deck V2 и T-Lora Pager

Технические характеристики T-Deck (версия 1):

Клавиатурные сокращения (Keyboard Shortcuts) на T-Deck

T-Deck V2 (вторая версия)

LILYGO T-Lora Pager: компактный автономный пейджер с клавиатурой

T-Deck / T-Deck V2

T-Lora Pager

Подробно: устройства, работающие через смартфон

Почему это удобно?

Популярные модели для работы со смартфоном:

Heltec T114 Meshtastic Kit

Elecrow ThinkNode M1 (E-Ink)

RAK4631 WisBlock Mini Base

T-Beam (ESP32 + GPS + LoRa)

R1 Neo – Complete Meshtastic® Device with GPS

H2T – Complete Device: Heltec T114 with GPS running Meshtastic®

Elecrow ThinkNode M3

Антенны: от карманных до крышных

Типы антенн для Meshtastic

Солнечные ретрансляторы: ноды, которые работают годами

Из чего собирают солнечные ноды

Типы устройств по роли в сети

Трекеры: отдельный класс для GPS-мониторинга

Особенности трекеров
