🔌 Эволюция вместо компромисса: заменяем micro USB на современный USB Type-C
Дата публикации: май 2026 · Автор: Elektroniker.Help · Устройство: LILYGO T-Beam
Почему micro USB – слабое звено?
Конструкция micro USB довольно хрупкая сама по себе – тонкая центральная пластина с контактами плохо переносит перекосы кабеля и постоянные механические нагрузки. При активной эксплуатации ресурс таких разъёмов обычно ограничивается несколькими тысячами подключений, тогда как USB Type-C рассчитан примерно на 10 000 циклов подключения и значительно лучше выдерживает ежедневное использование.
Что такое LILYGO T-Beam и зачем его модернизировать?
T-Beam – это популярная мобильная плата на базе ESP32 с LoRa-модулем и GPS, которая используется для автономной радиосвязи, переносных узлов связи и построения Meshtastic-сетей. В подобных устройствах разъём постоянно испытывает механическую нагрузку: зарядка, подключение к компьютеру, работа в полевых условиях, переноска устройства. В какой-то момент становится понятно, что ремонтировать очередной micro USB уже просто не имеет большого смысла – гораздо разумнее один раз установить современный и значительно более надёжный Type-C.
Особенности USB Type-C разъёмов для замены
Интересно, что полноценный разъём USB Type-C конструктивно содержит 24 контакта и рассчитан на высокоскоростную передачу данных, USB 3.x, Power Delivery и дополнительные режимы работы. Однако в подобных модернизациях используются специальные компактные Type-C разъёмы-переходники, у которых фактически задействованы только 5 основных контактов, соответствующих стандартному micro USB – питание, земля и линии USB 2.0. Благодаря этому становится возможной относительно простая замена без серьёзной переделки самой платы устройства.
Для работы я использую компактные USB Type-C разъёмы, подходящие по размерам и расположению выводов. Такие переходные разъёмы в большом ассортименте продаются на AliExpress и других торговых площадках. При выборе важно учитывать, что существуют два варианта таких разъёмов – прямые и перевёрнутые. Именно поэтому я сразу заказал оба варианта – и прямой, и перевёрнутый – чтобы иметь возможность подобрать правильный вариант для пайки на плату.
Процесс модернизации: пошагово
Шаг 1: Подготовка и демонтаж дисплея

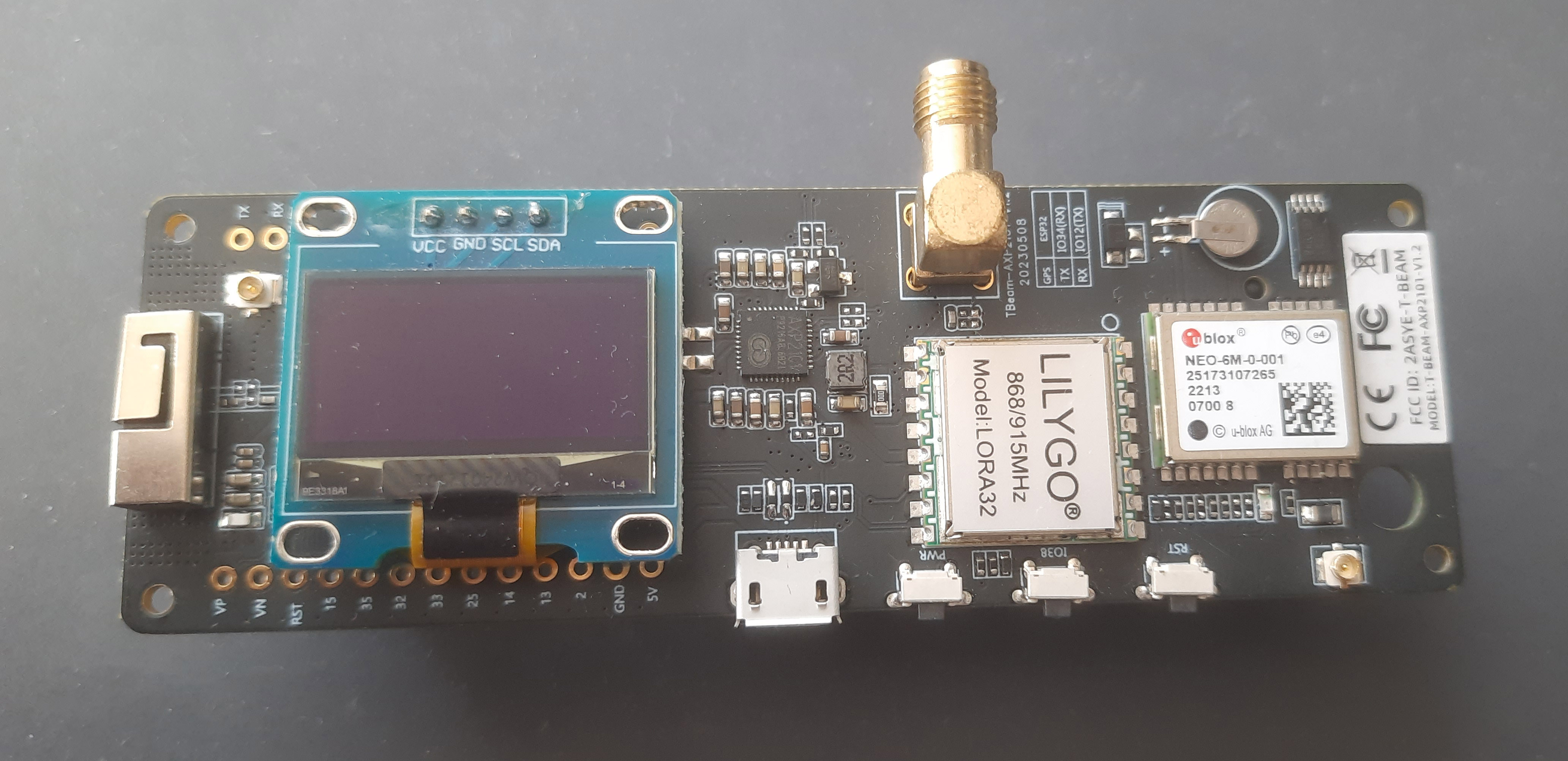

Перед демонтажем старого разъёма я временно снимаю дисплей, чтобы исключить риск его повреждения горячим воздухом. Для удаления дисплея я использую специальный паяльник со встроенным оловоотсосом. Это очень удобный инструмент для подобных работ: он позволяет одновременно прогревать вывод и сразу удалять расплавленный припой. Благодаря этому дисплей удаётся снять аккуратно, без лишнего перегрева платы и с минимальным риском повреждения контактных площадок или шлейфа дисплея.
Шаг 2: Демонтаж старого micro USB
После подготовки старый micro USB аккуратно демонтируется при помощи термовоздушной станции. Фотографии используемой станции и другого оборудования у меня уже есть в отдельной статье. Равномерный прогрев всей зоны пайки позволяет безопасно снять разъём, не повреждая дорожки платы. Далее выполняется очистка контактных площадок и подготовка к установке нового Type-C разъёма.
Шаг 3: Установка Type-C разъёма
На подготовленные площадки наносится качественный флюс, после чего разъём сначала фиксируется и припаивается термовоздушной станцией по металлическому корпусу. Такой способ позволяет идеально выровнять и надёжно посадить разъём на своё место. После фиксации корпуса сигнальные контакты аккуратно пропаиваются паяльником под увеличением. Из-за очень маленького шага выводов здесь требуется точная работа и хороший визуальный контроль качества пайки.
Шаг 4: Усиление конструкции
На этом усиление конструкции не заканчивается. Для повышения механической прочности я дополнительно устанавливаю усиливающее проволочное крепление, которое соединяет металлический корпус разъёма с платой. Такое решение позволяет разгрузить контакты от механических рывков при подключении кабеля и заметно снижает вероятность повторного ремонта в будущем.
Результат: что получаем после модернизации
В результате T-Beam получает современный, симметричный и значительно более надёжный интерфейс USB Type-C. Кабель подключается легко и уверенно, зарядка работает стабильнее, а устройство становится намного удобнее в ежедневном использовании.
- Симметричный разъём – кабель всегда подключается с первого раза
- Надёжная механическая конструкция без хрупкой центральной пластины
- Увеличенный ресурс соединений (до 10 000 циклов)
- Совместимость с современными зарядными устройствами
- Устойчивость к перекосам и нагрузкам на кабель
Заключение: эволюция вместо бесконечных ремонтов
Для меня подобная модернизация – это не просто ремонт, а полноценное техническое обновление устройства. Вместо устаревшего и уязвимого micro USB мобильная Meshtastic-нода получает интерфейс, который соответствует современной электронике и гораздо лучше подходит для реальной эксплуатации. Замена не требует сложных инструментов или высокой квалификации – достаточно аккуратности, терпения и понимания процесса.
Если вы активно пользуетесь T-Beam или любым другим устройством с micro USB, которое часто подключается к компьютеру или зарядке – настоятельно рекомендую рассмотреть такую модернизацию. Это тот случай, когда один раз потраченные час-два работы избавят вас от регулярных проблем с контактом и стабильностью зарядки в будущем.
А если у вас есть опыт подобных переделок или вопросы по процессу – пишите в комментариях, буду рад поделиться дополнительными деталями и советами. Вместе сделаем нашу технику надёжнее и современнее.
